Проект отопления, водоснабжения и канализации: выполнен 12.01.2011

Объект: таунхаус 137 м.кв. вКП "Маленькая Шотландия"

Вариант отопления: «Базовый»

Стоимость проекта: 13 530 руб. (проект котельной бесплатно).

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Тепломеханическая схема котельной с размещением оборудования.

3.   Комплект рабочих чертежей радиаторного отопления и теплого пола таунхауса.

4.   Комплект рабочих чертежей внутреннего водопровода и канализации таунхауса.

5.   Тепловой расчет.

6.   Спецификация оборудования.

Объем проекта: 24 листа.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  Котел – настенный газовый двухконтурный Buderus Logamax U052-24 К, мощностью 24 кВт, имеющийся на объекте;

o  Контуры котельной – отопление дома, теплый пол и горячее водоснабжение (контур бойлера);

o  Приготовление горячей воды для дома при помощи бойлера Reflex, объемом 150 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – пластиковые, «через стену»;

o  Распределительная гребенка с насосно-смесительными узлами Meibes;

o  Автоматика котельной – встроена в котел. Регулирование температуры контуров теплого пола и горячего водоснабжения ручное.

Автоматизация (вариант «Базовый»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование) – встроено в котел.

Система отопления.

o  Отопление запроектировано на базе стальных панельных конвекторов Kermi FKV  с нижним подключением.  В проекте отопления учтено использование радиаторов, имеющихся на объекте;

o  Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;

o  Запроектирована скрытая прокладка трубопроводов отопления в стяжке пола;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик  Valtec (Италия).

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – металлопластик  Valtec (Италия);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

o  На всех точках подключения потребителей воды предусмотрена запорная арматура Valtec (Италия).

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).

Фрагменты проекта отопления, водоснабжения и канализации таунхауса.

Проект отопления, водоснабжения и канализации. Общие данные

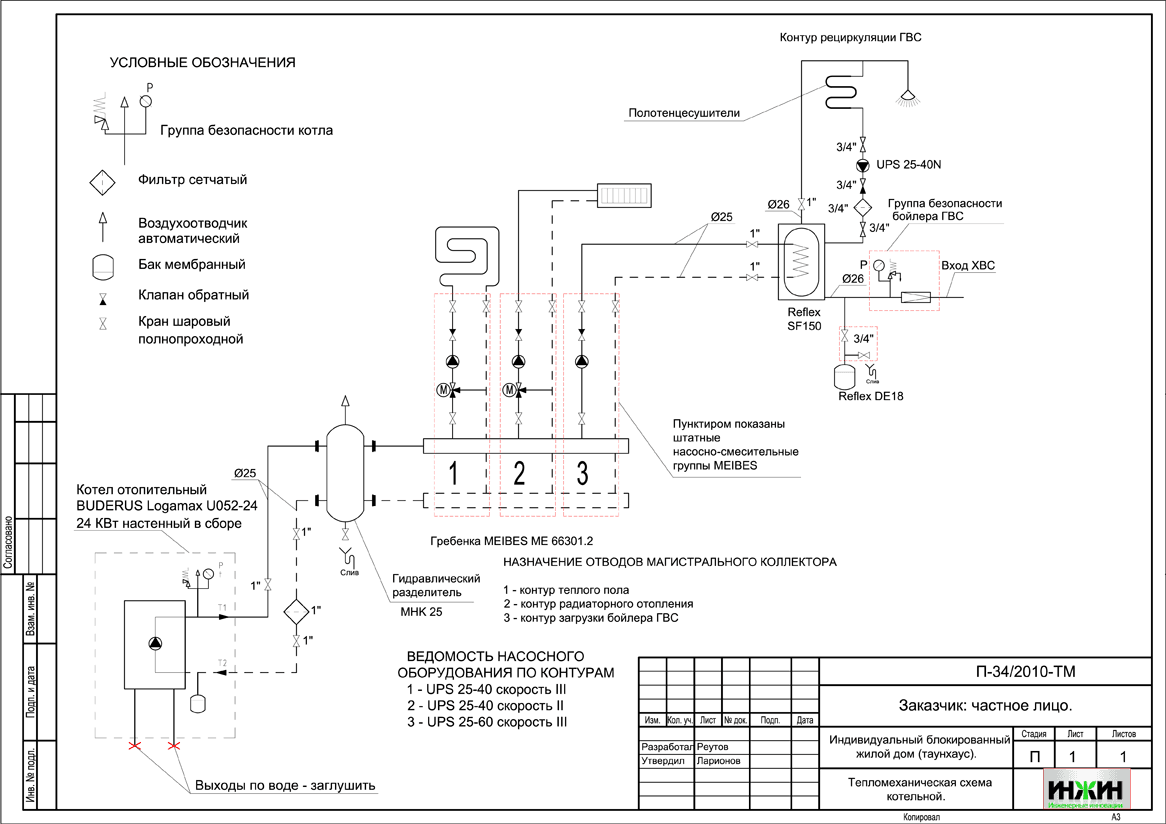

Проект отопления, водоснабжения и канализации загородного дома. Тепломеханическая схема котельной

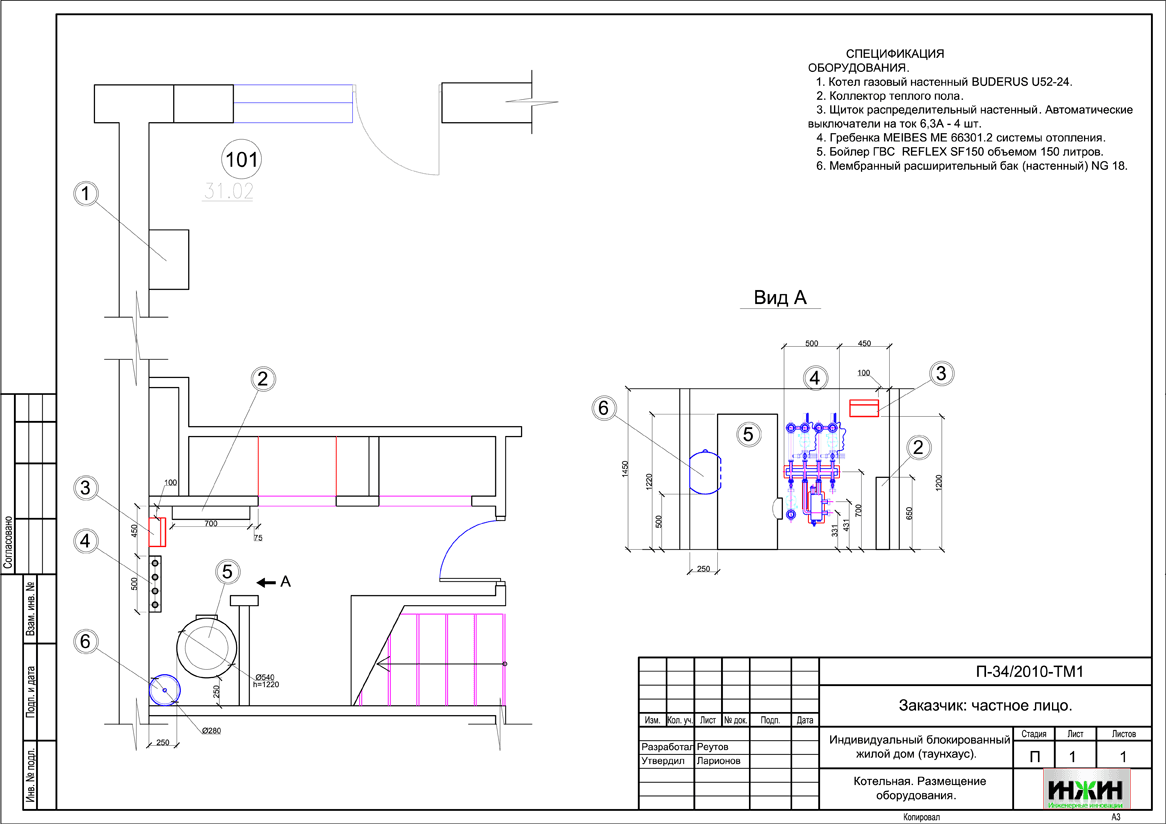

Проект котельной Инж-Ин. Схема размещения оборудования котельной

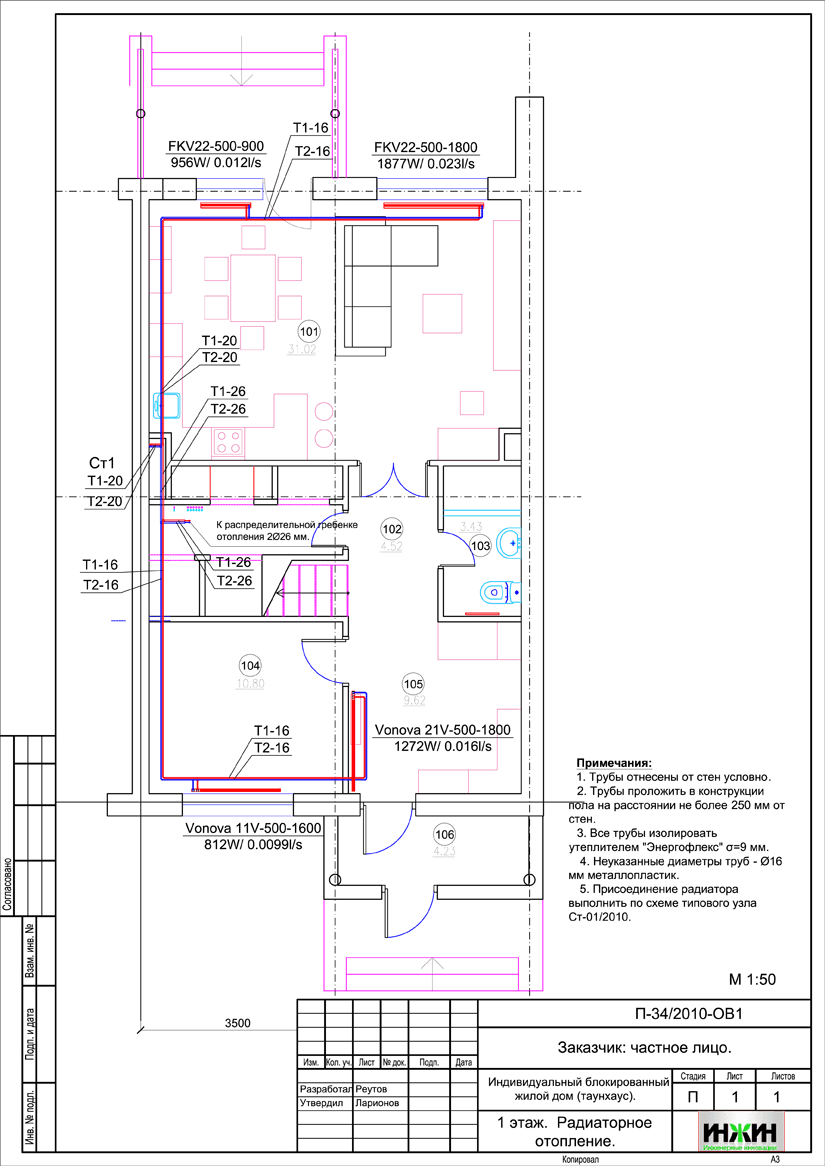

Проект отопления частного дома, разработанный Инж-Ин. Отопление первого этажа

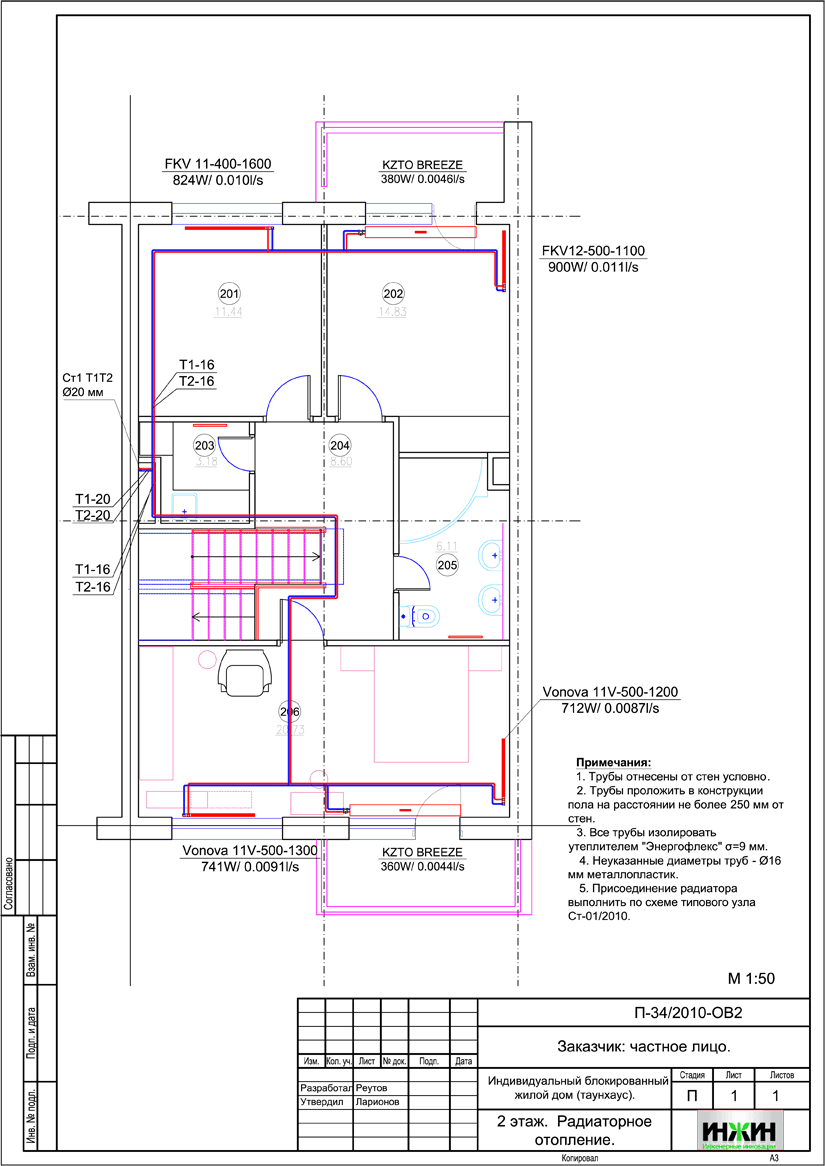

Проект отопления Инж-Ин. Отопление второго этажа таунхауса

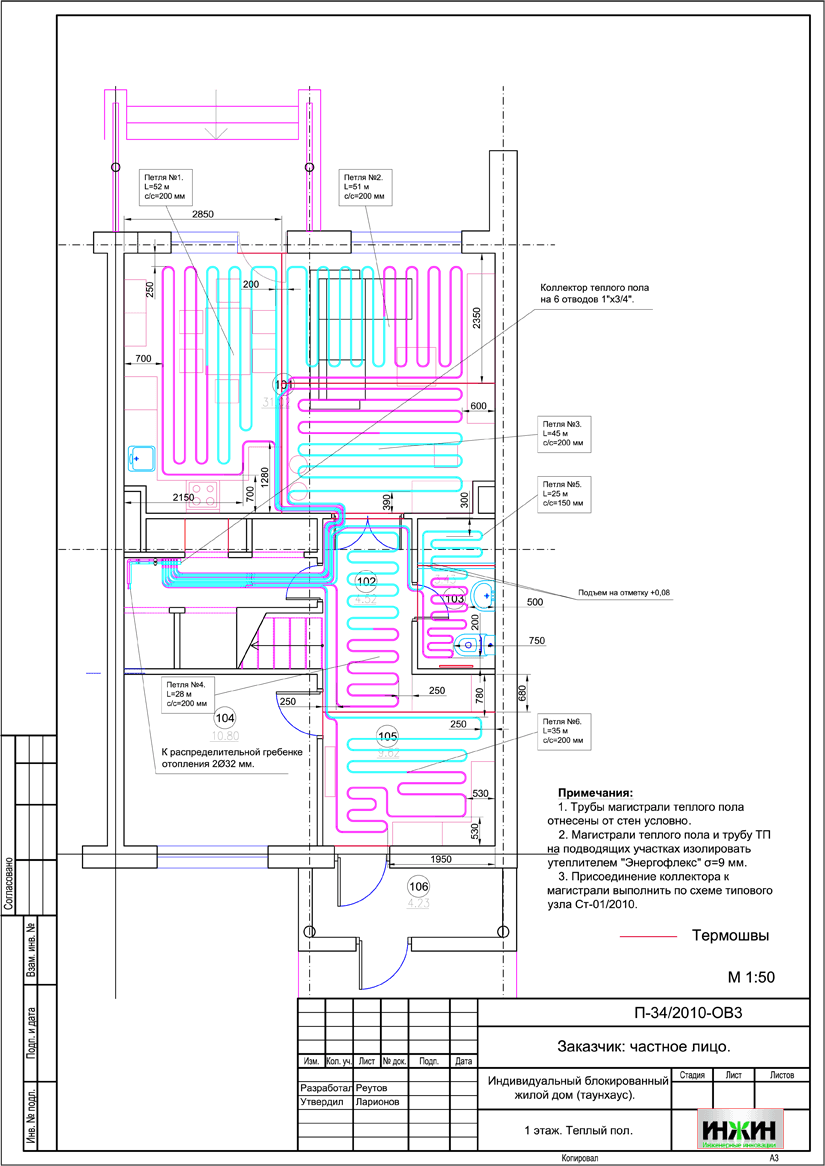

Проект водяного теплого пола, разработанный Инж-Ин
