Выполненные проекты

Чертеж электрического распределительного щита в деревянном домеОбъект: двухэтажный деревянный дом площадью 106 м.кв., расположенный в Раменском районе Московской области

Цена проекта электрики: 12 112 руб. со скидкой 15% за комплексный проект электрики и отопления (проект слаботочной кабельной сети – бесплатно).

Проект электрики выполнен: 09.10.2017

Проект электроснабжения деревянного частного дома Состав проекта электроснабжения и освещения деревянного дома:

     1. Пояснительная записка. Общие данные

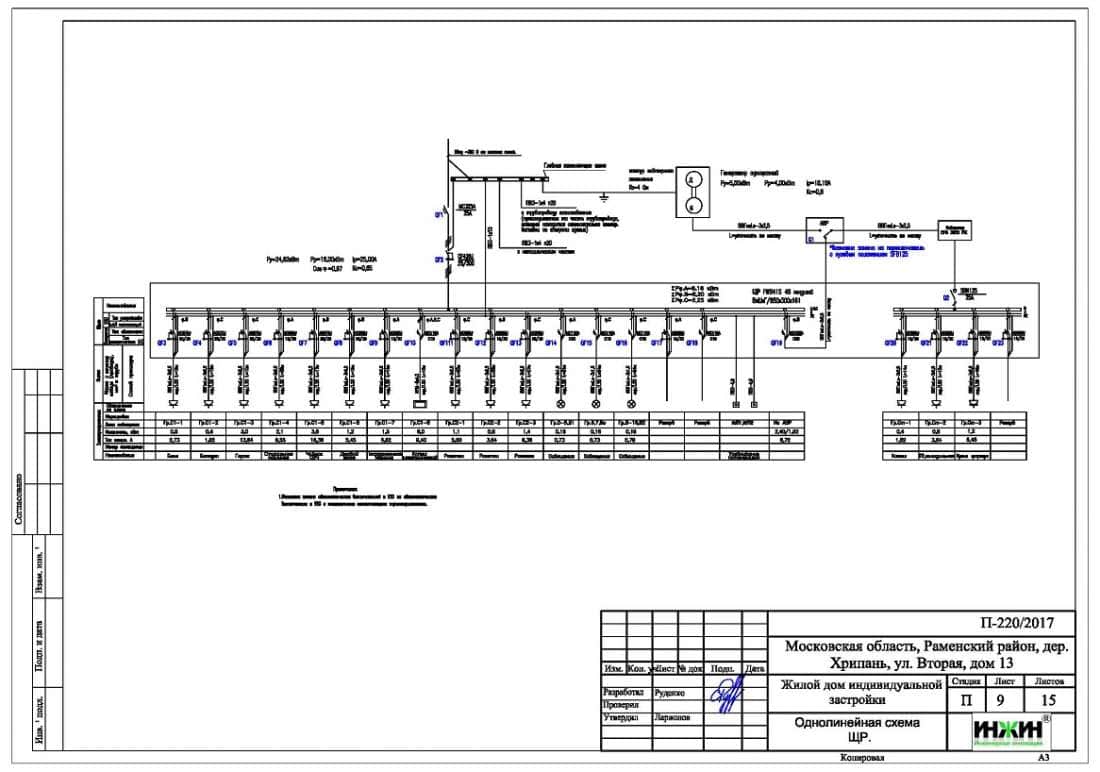

     2. Однолинейные схемы вводного распределительного устройства и поэтажных распределительных щитов.

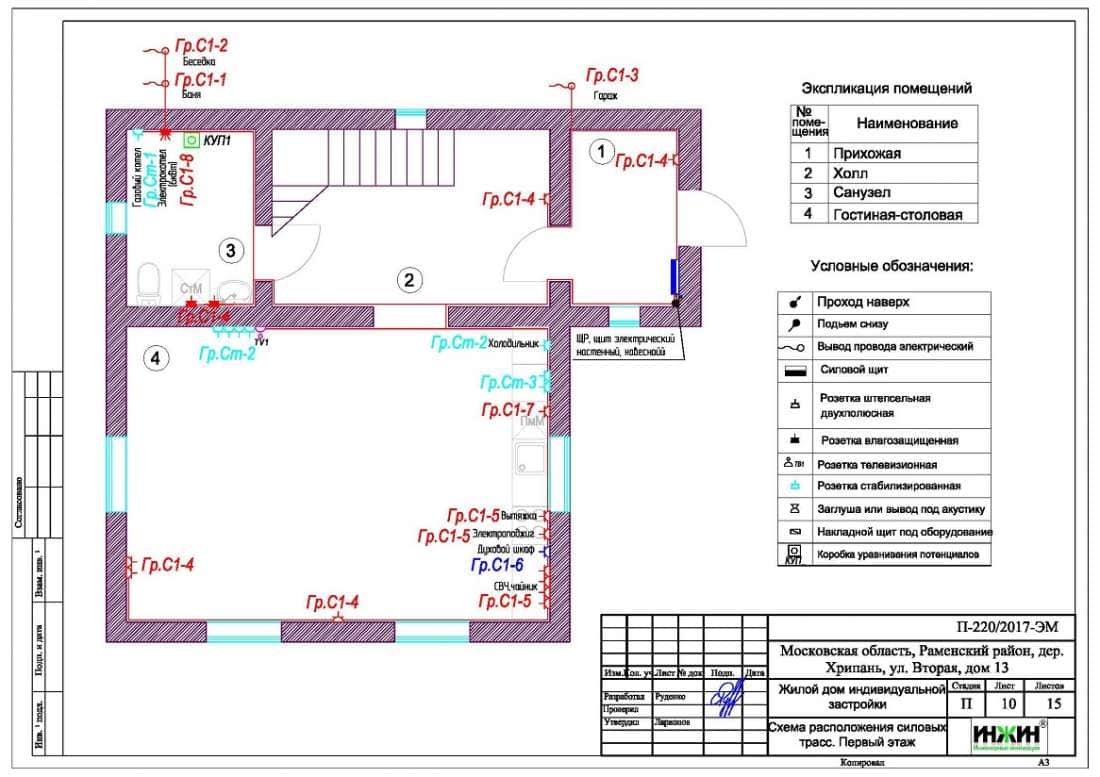

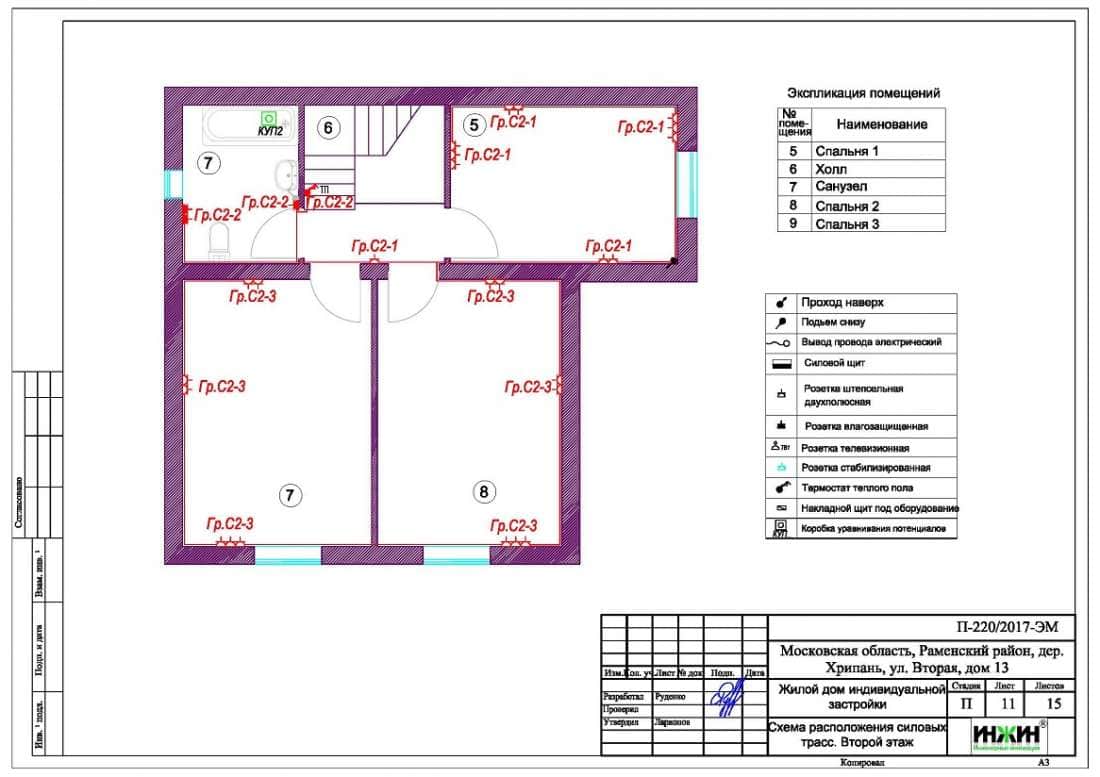

     3. Чертежи кабельных трасс силовых электрических сетей (проект электропроводки).

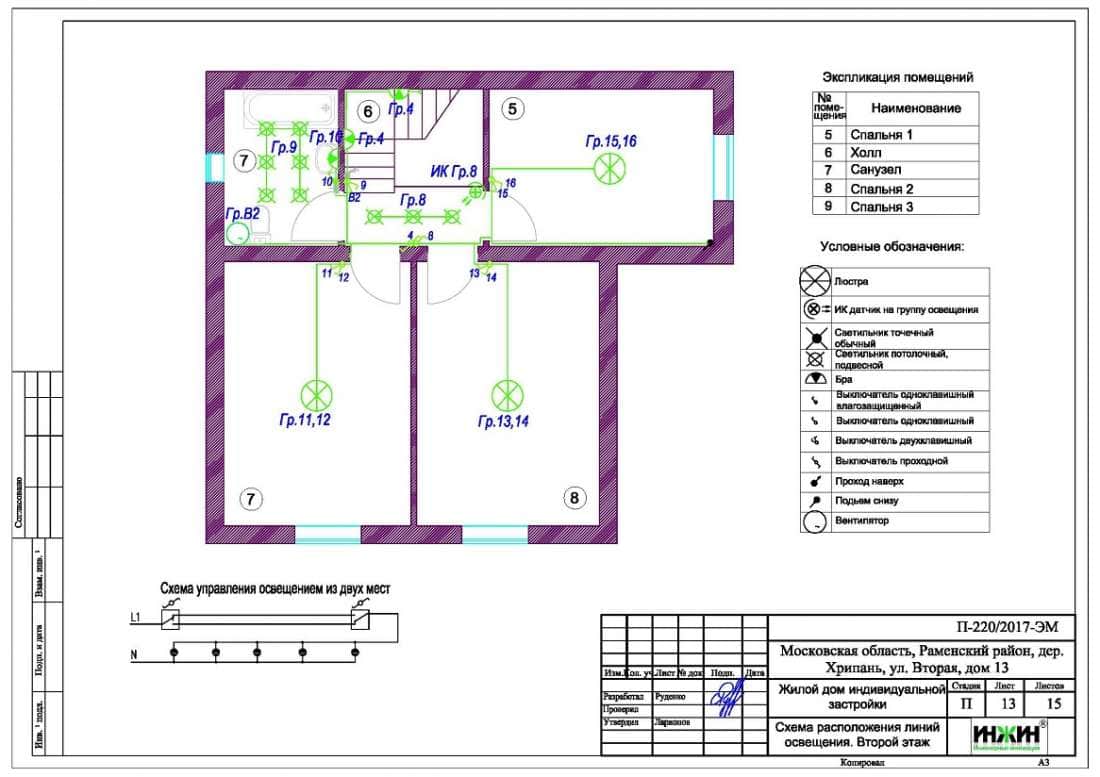

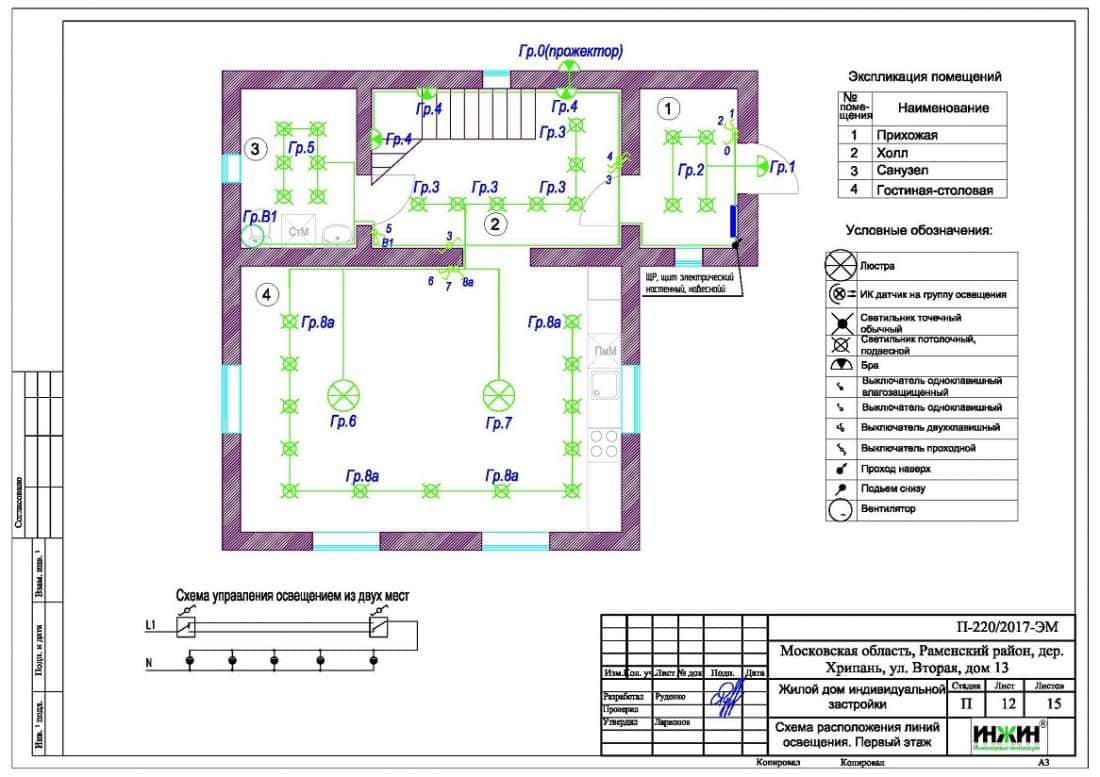

     4. Чертежи групповых осветительных сетей.
     5. Спецификация материалов и оборудования по системе электроснабжения.
Объем проекта: 15 листов.

Чертеж проекта электрики деревянного дома в дер. ХрипаньТехнические решения, принятые в проекте электрики деревянного дома.

Распределительный электрический щит.
     o Проектом предусмотрен один распределительный щит, размещенный в прихожей и оснащенный 26-ю автоматами производства Hager;
     o Щитовое оборудование размещено в Начесном корпусе Hager на 48 модулей.

Силовая и слаботочная кабельная сеть (электропроводка).Проект электрики частного дома из дерева

     o Электропроводка предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке, не поддерживающей горение;
     o Общая протяженность линий электроснабжения и освещения – 493 метра;
     o Электропроводка предусмотрена скрытым способом, в металлорукаве в виниловой изоляции (для деревянных конструкций);
     o Запроектировано 70 точек подключения розеток и выключателей системы освещения;
     o Для системы телевидения предусмотрен кабель Cavel SAT 703, в количестве 15 метров
.

Проект электрики, освещение деревянного дома 106 м.кв.Заказать проект электрики деревянного дома со скидкой.

Узнать подробные цены на проект электрики.

Для этого частного деревянного дома выполнен проект системы отопления, котельной, водоснабжения и канализации.
