Проект отопления: выполнен 12.09.2011

Объект: жилой дом индивидуальной застройки площадью 331  кв.м.

Вариант отопления: «Базовый»

Стоимость проекта: 22 060 руб. (проект котельной – бесплатно)

Состав проекта:

1. Пояснительная записка. Общие данные

2. Теплотехнический расчет.

3. Тепломеханическая схема котельной с размещением оборудования.

4. Комплект чертежей радиаторного отопления жилого дома.

5. Комплект чертежей напольного отопления (теплого пола) жилого дома.

6. Спецификация материалов и оборудования.

Объем проекта: 32 листа.

Основные проектные решения, в соответствие с заданием Заказчика.

Котельная.

o  На базе настенного газового котла Electrolux GCB32 Hi-Tech Fi (Швеция) мощностью 32 кВт, с закрытой камерой сгорания;

o  Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;

o  Приготовление горячей воды при помощи бойлера Reflex, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – пластиковые, коаксиальные, в исполнении «через стену»;

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o  Автоматика котельной – встроенная в котел.

Система отопления.

o  Отопление дома радиаторное, использованы секционные алюминиевые радиаторы Rifar (Россия);

o  Схема радиаторного отопления тройниковая (двухтрубная) с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – армированный полипропилен Dizayn, OXY-PLUS (Турция).

Система теплых полов.

Теплые полы проектом предусмотрены на площади 40 м.кв.

Трубопроводы теплого пола - металлопластик Valtec (Италия).

Управление теплым полом – общее, контуром котельной.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указаны, учитывались только в тепловом балансе помещений – по 150 Вт на полотенцесушитель.

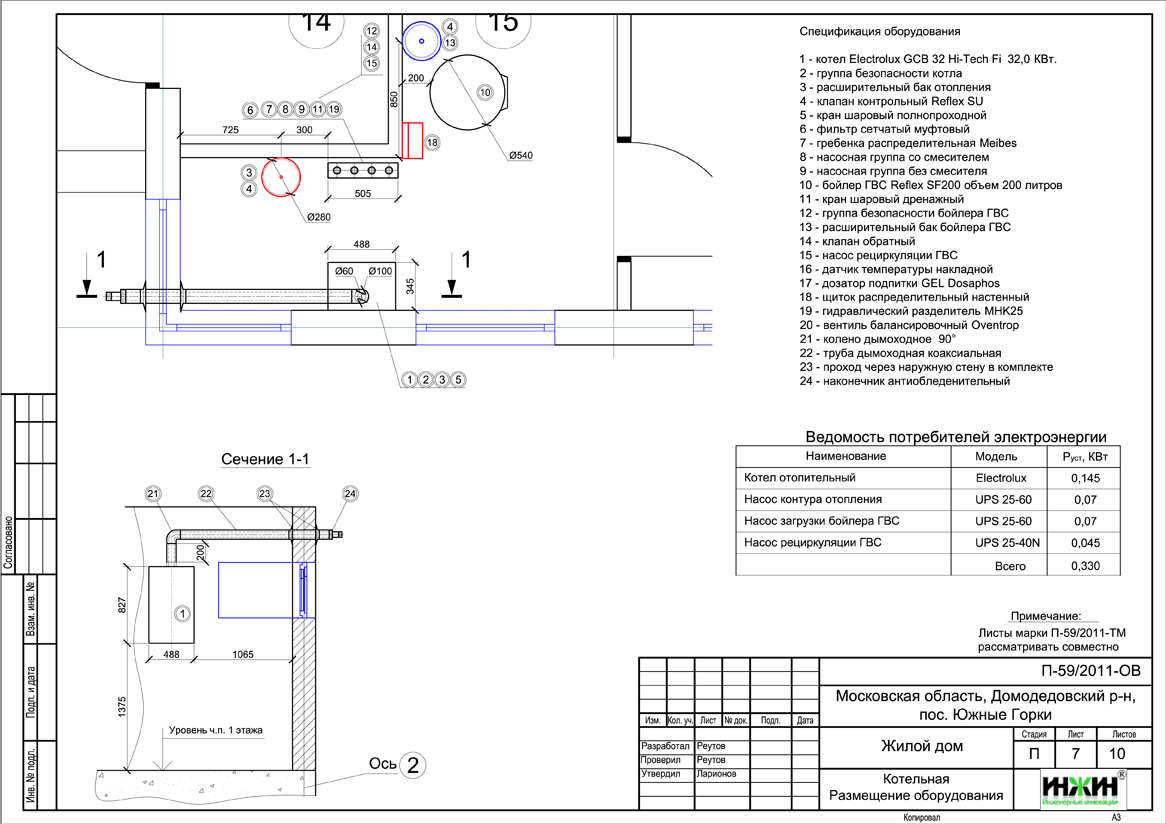

Проект отопления. Схема котельной

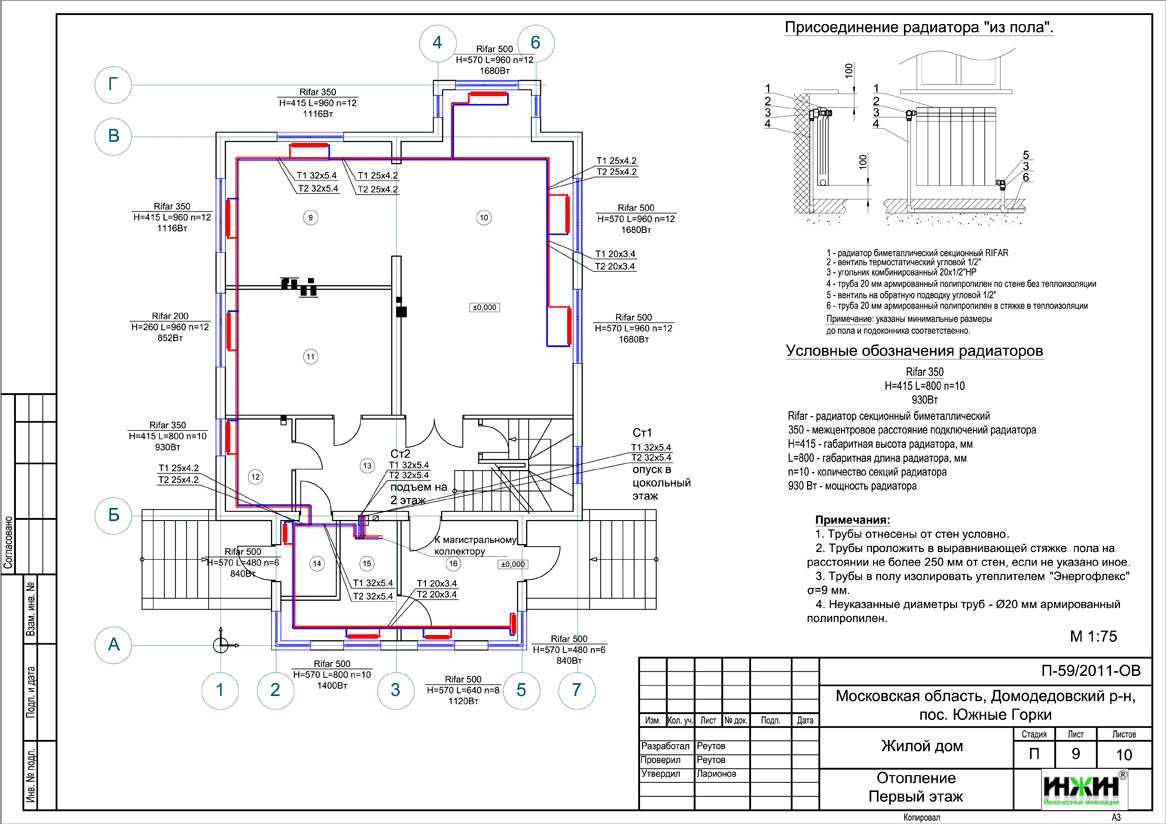

Проект отопления загородного дома. Проект радиаторного отопления первого этажа

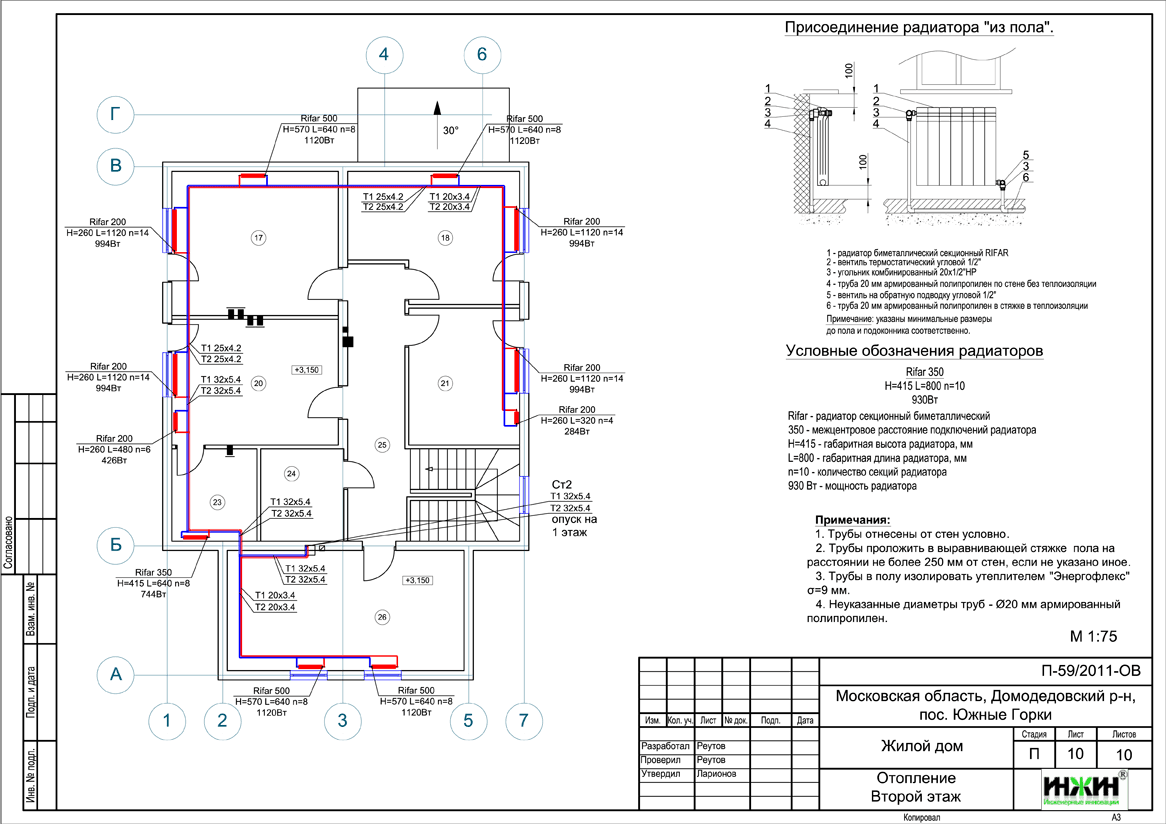

Проект радиаторного отопления второго этажа

Проект отопления, разработанный компанией Инженерные инновации

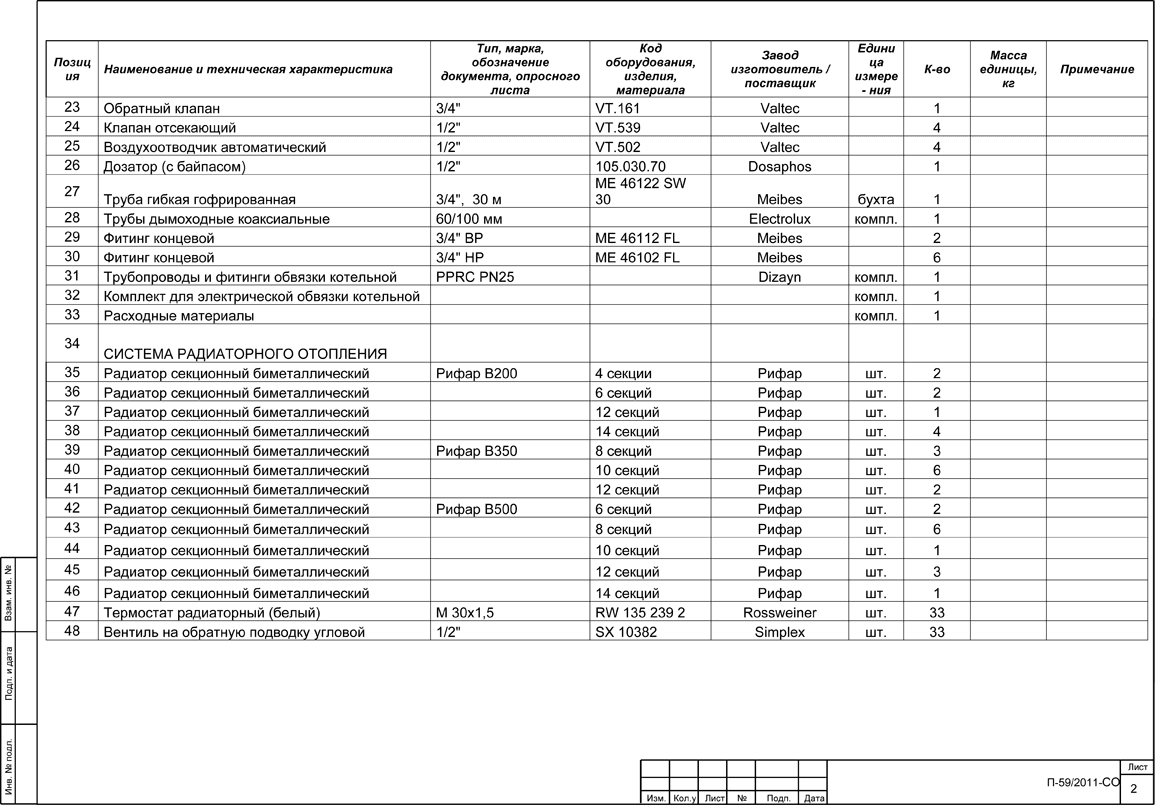

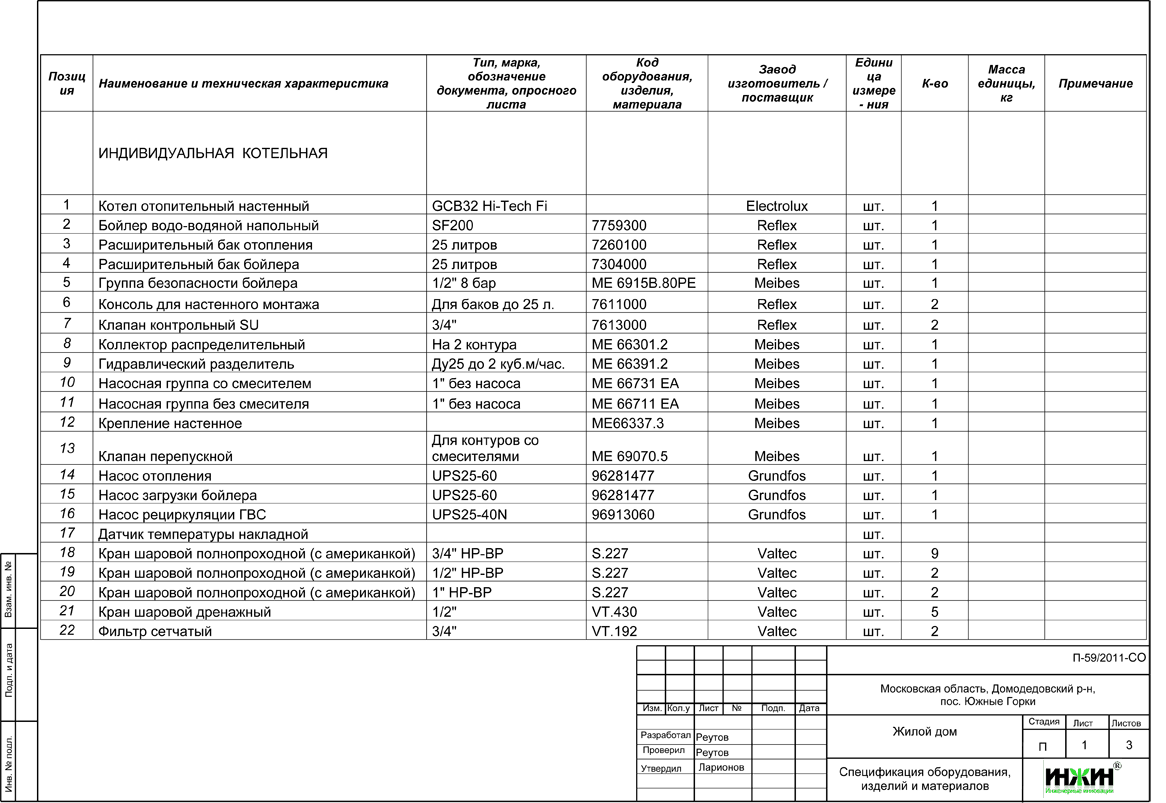

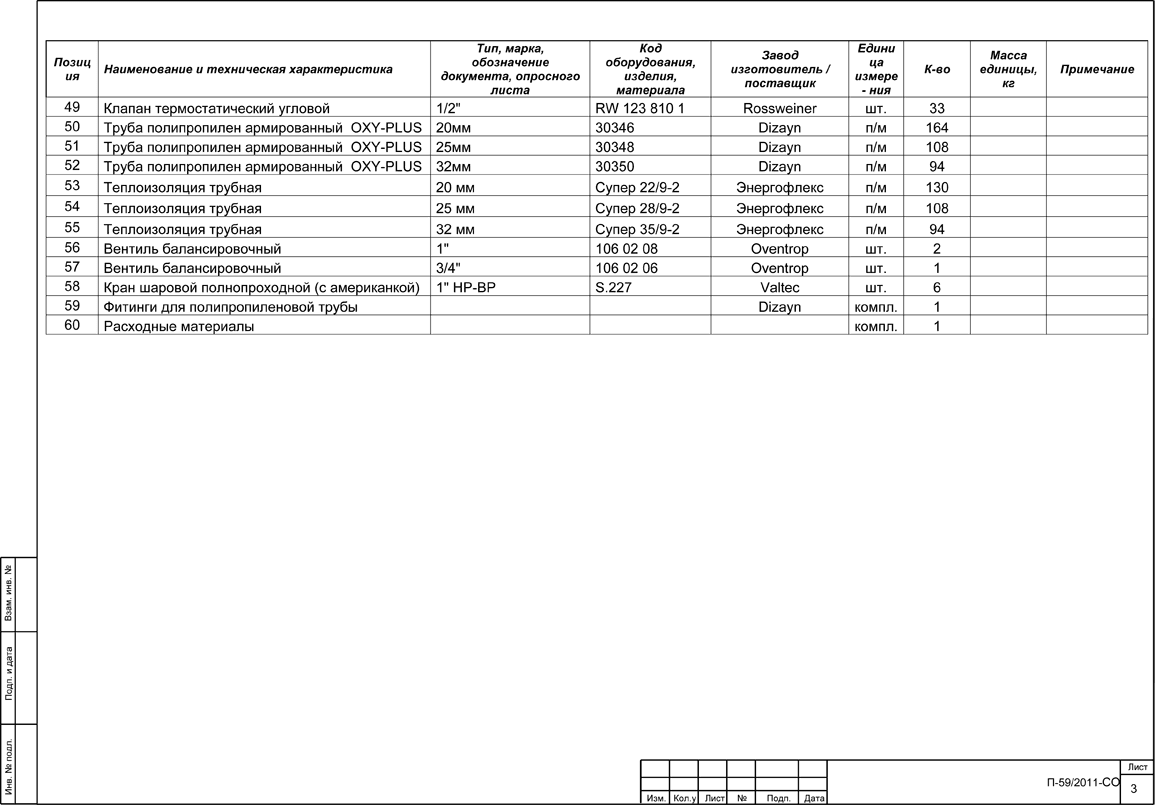

Спецификация оборудования отопления
Проект отопления частного дома
