Проект отопления, водоснабжения и канализации: выполнен 23.07.2012

Объект: жилой дом индивидуальной застройки площадью 171  кв.м. в Московской области

Вариант отопления: «Комфортный»

Стоимость проекта: 24 075  руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект чертежей радиаторного отопления жилого дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Схема системы канализации (аксонометрия).

7.   Спецификация материалов и оборудования.

Объем проекта: 31 лист.

Основные проектные решения, в соответствие с заданием Заказчика.

Котельная.

o   На базе настенного газового котла Vaillant turboTEC plus VU INT 282-5 мощностью 28кВт с закрытой камерой сгорания;

o   Контуры котельной – отопление дома и горячее водоснабжение;

o   Приготовление горячей воды при помощи бойлера Reflex SF150, объемом 150 литров;

o   Расширительные баки отопления и водоснабжения Reflex (Германия);

o   Насосное оборудование Grundfos (Дания);

o   Трубы дымоходные Vaillant, пластиковые, коаксиальные, в исполнении «через стену»;

o   Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o   Автоматика котельной – основной блок Vaillant calorMATIC 630/3.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в контурах отопления и горячего водоснабжения.

Система отопления.

o  Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV (Германия)  с нижним подключением, а также встроенные в пол конвекторы TECHNO (Техно);

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – сшитый полиэтилен Rehau RAUTITAN flex (Германия).

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались, в тепловом расчете учитывались с мощностью 150 Вт каждый.

Внутренний водопровод.

o  Схема внутреннего водоснабжения запроектирована по тройниковой схеме с использованием трубопроводов из армированного полипропилена Dizayn (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).

Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома в Московской области.

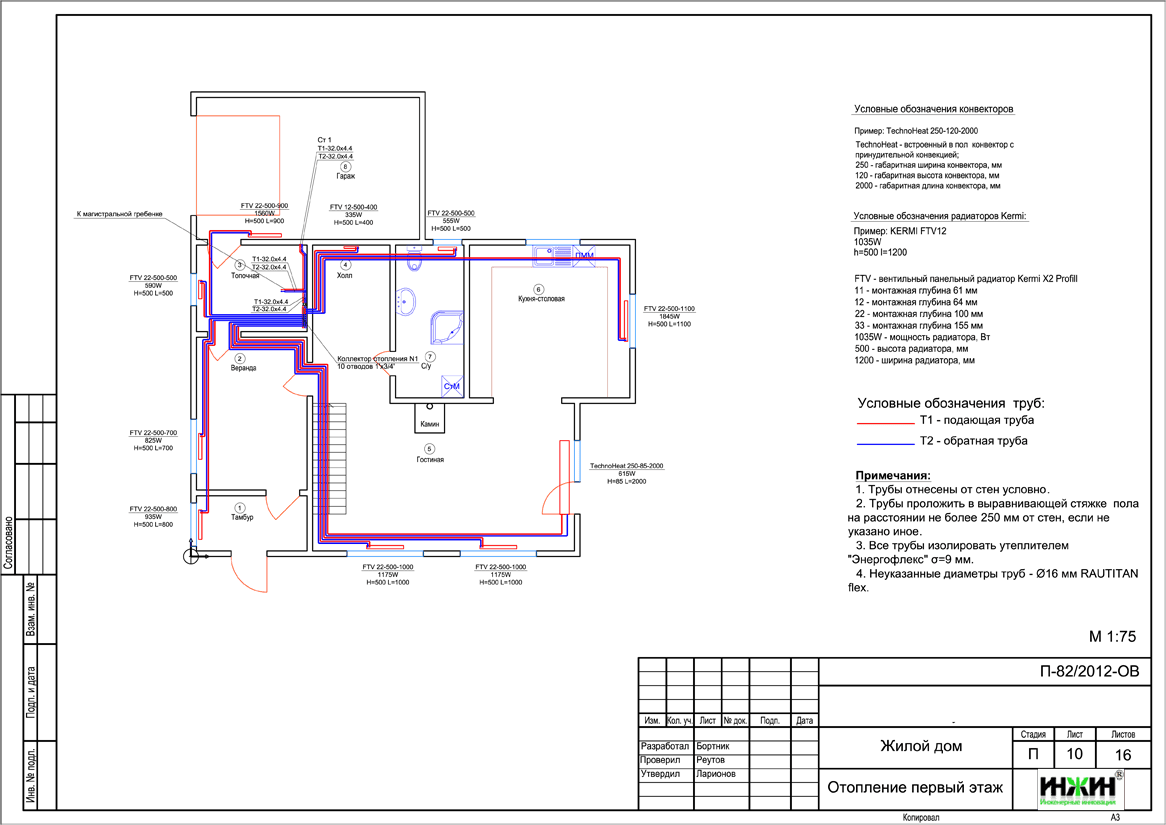

Проект отопления частного дома, разработанный компанией Инженерные Инновации

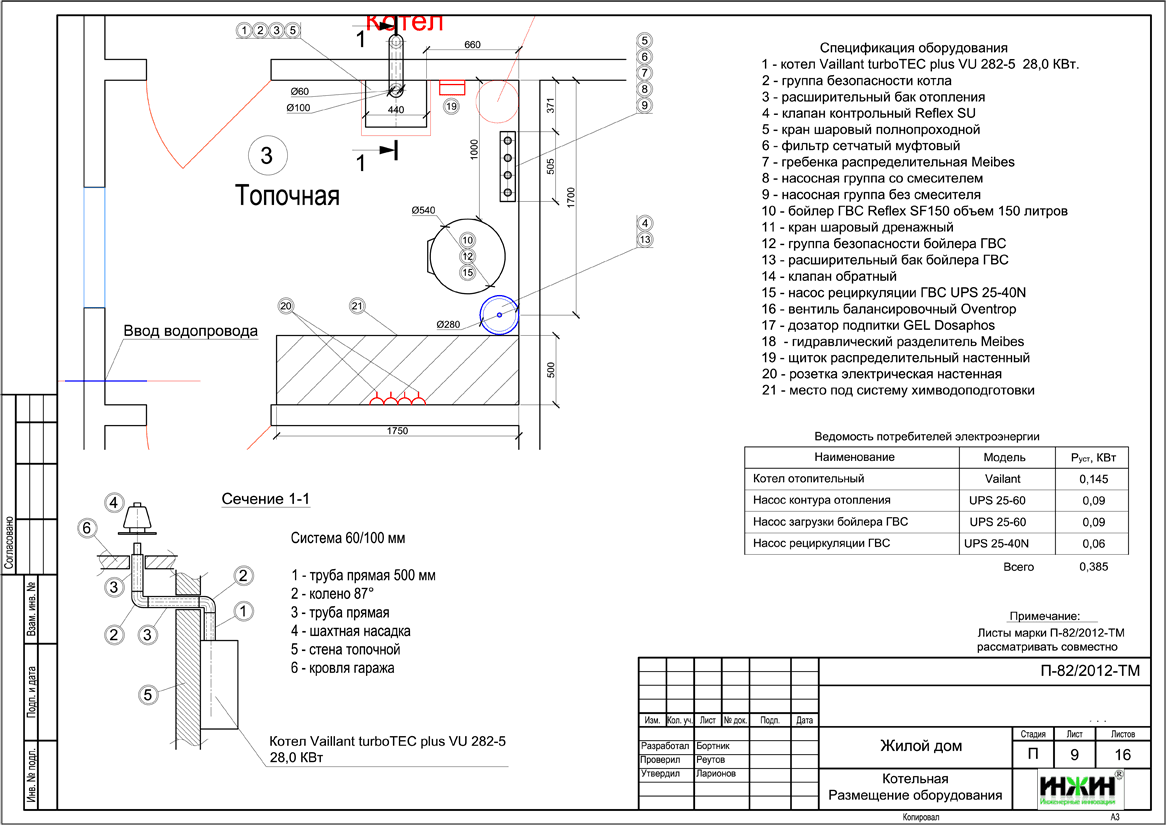

Проект индивидуальной котельной частного дома

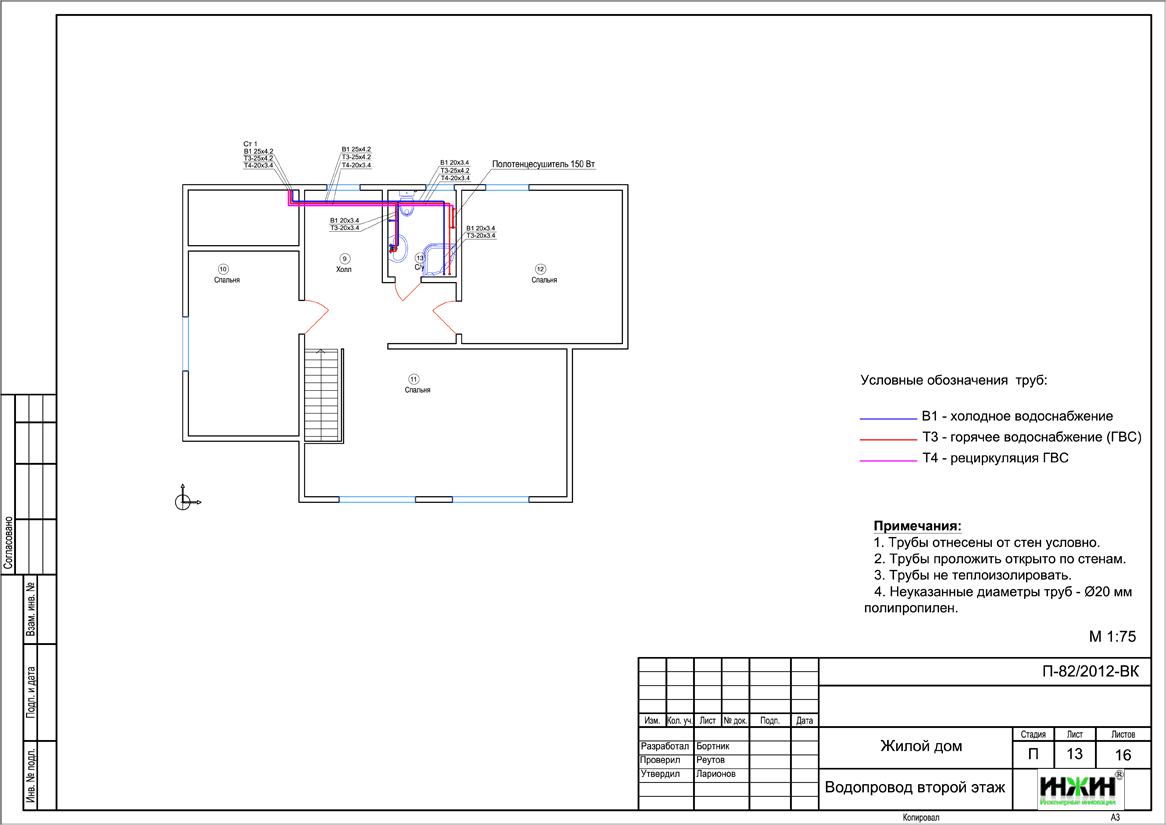

Проект внутреннего водопровода, разработанный компанией Инженерные Инновации

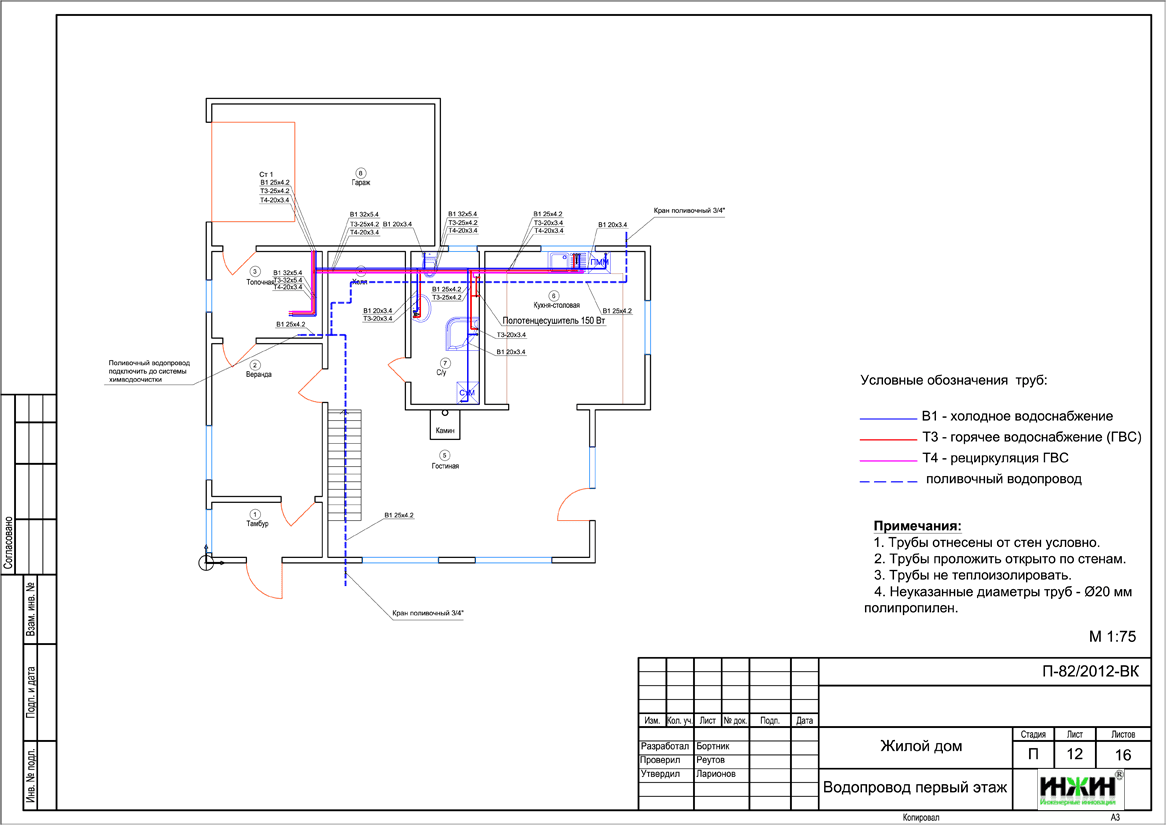

Проект внутреннего водопровода, разработанный компанией Инженерные Инновации

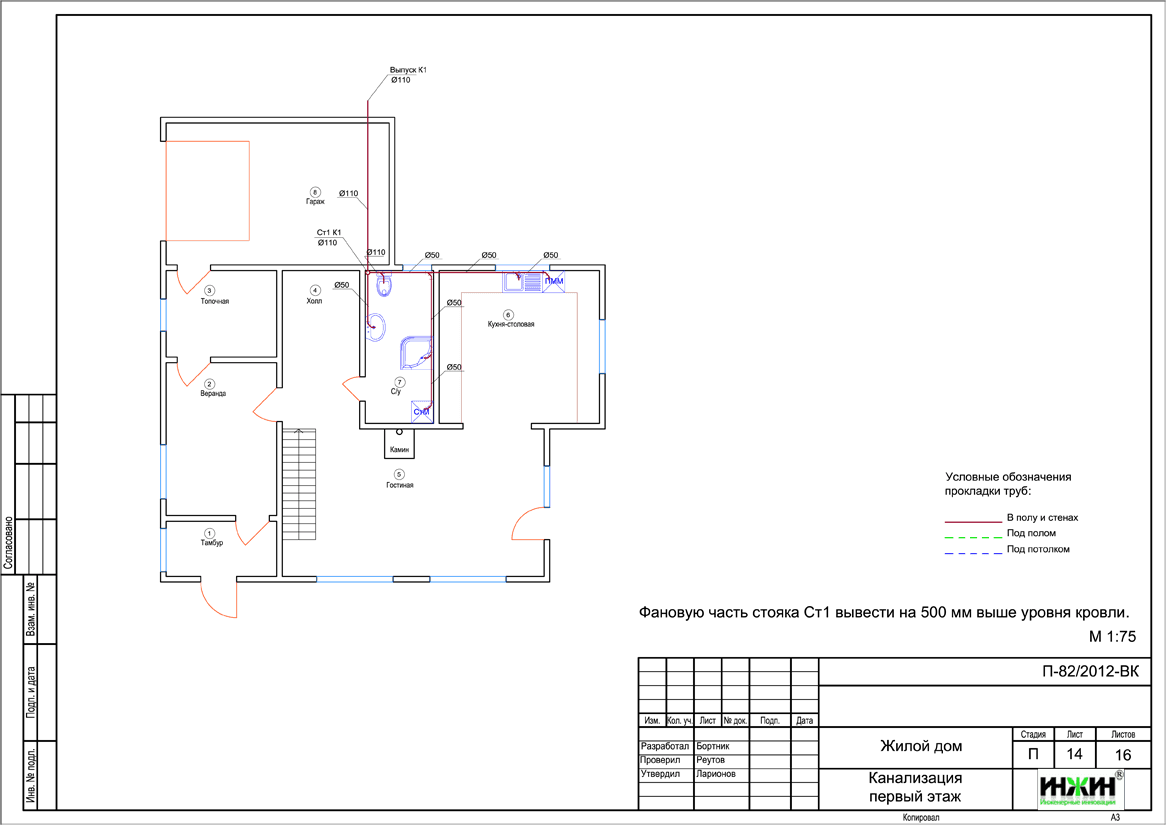

Проект канализации, разработанный компанией Инженерные Инновации

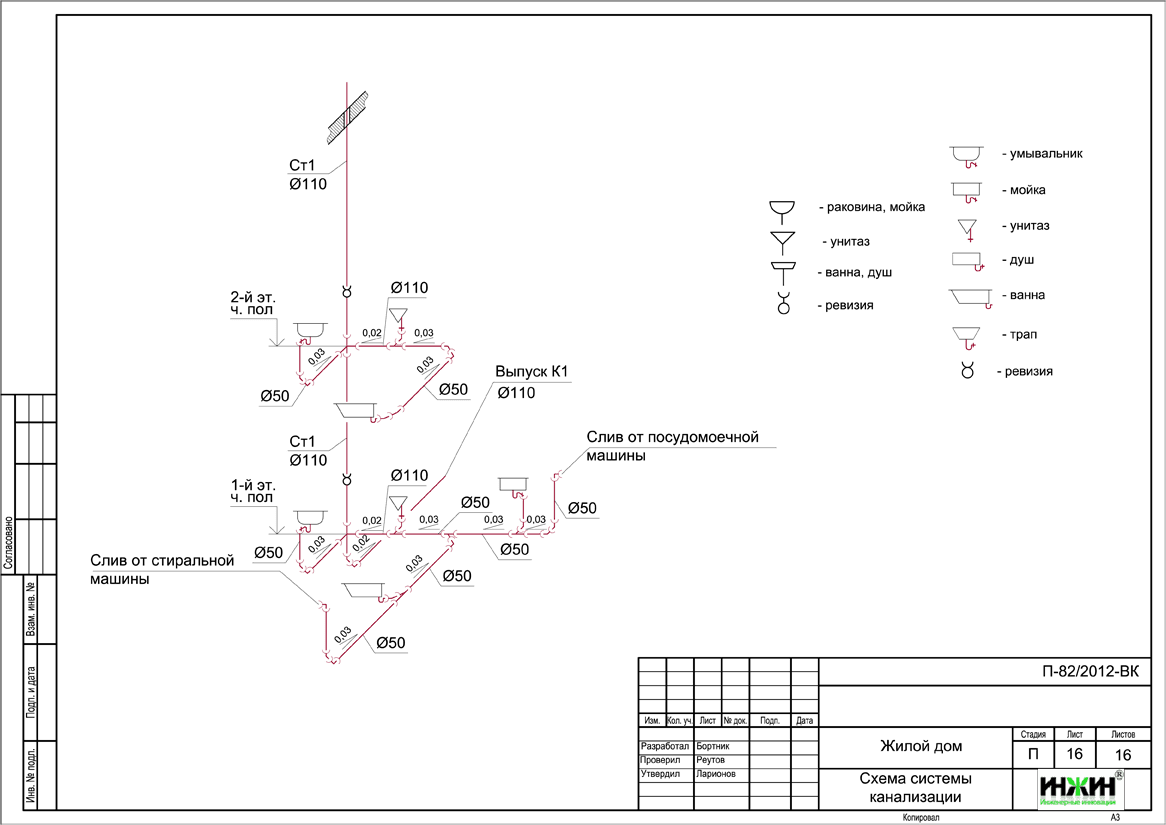

Проект внутренней канализации, разработанный компанией Инженерные Инновации
