Проект отопления, водоснабжения и канализации: выполнен 13.07.2012

Объект: жилой дом индивидуальной застройки площадью 114  кв.м. во Владимирской области

Вариант отопления: «Комфортный»

Стоимость проекта: 22 500  руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект чертежей радиаторного отопления жилого дома.

5.   Чертеж водяного теплого пола 1-го этажа.

6.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

7.   Схема системы канализации (аксонометрия).

8.   Спецификация материалов и оборудования.

Объем проекта: 31 лист.

Основные проектные решения, в соответствие с заданием Заказчика.

Котельная.

o   На базе двух настенных газовых котлов Vaillant turboTEC plus VUW 362/3-5 мощностью 36 кВт каждый. Один из котлов предназначен для отопления дома, другой – для теплоснабжения дополнительных потребителей – открытого бассейна и купели;

o   Контуры котельной – отопление дома и водяной теплый пол;

o   В качестве теплоносителя в системе отопления дома предусмотрена подготовленная вода, в контурах теплоснабжения бассейна и купели используется незамерзающая жидкость;

o   Приготовление горячей воды предусмотрено проточным способом при помощи  теплообменников, входящих в состав двухконтурных котлов;

o   Расширительные баки отопления и водоснабжения Reflex (Германия);

o   Насосное оборудование Grundfos (Дания);

o   Трубы дымоходные Vaillant, пластиковые, коаксиальные, в исполнении «через стену»;

o   Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o   Автоматика котельной – основной блок Vaillant calorMATIC 630/3.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в контурах отопления и теплого пола.

Система отопления.

o  Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV (Германия)  с нижним подключением, а также встроенный в пол конвектор «Изотерм» с естественной конвекцией «Golfstream»;

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – сшитый полиэтилен Rehau RAUTITAN flex (Германия).

Система  полотенцесушителей.

Не предусмотрена.

Система водяных теплых полов.

Теплые полы проектом предусмотрены на площади 45 м.кв.

Трубопроводы теплого пола - поперечно сшитый полиэтилен Rehau (Германия).

Управление теплым полом – общее, контуром котельной.

Внутренний водопровод.

o  Схема внутреннего водоснабжения запроектирована по коллекторной схеме с использованием трубопроводов из сшитого полиэтилен Rehau RAUTITAN flex (Германия);

o  В системе горячего водоснабжения рециркуляция горячей воды не предусмотрена.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Синикон (Россия).

Проект отопления, водоснабжения и канализации. Индивидуальна котельная

Проект индивидуальной котельной

Проект отопления частного дома

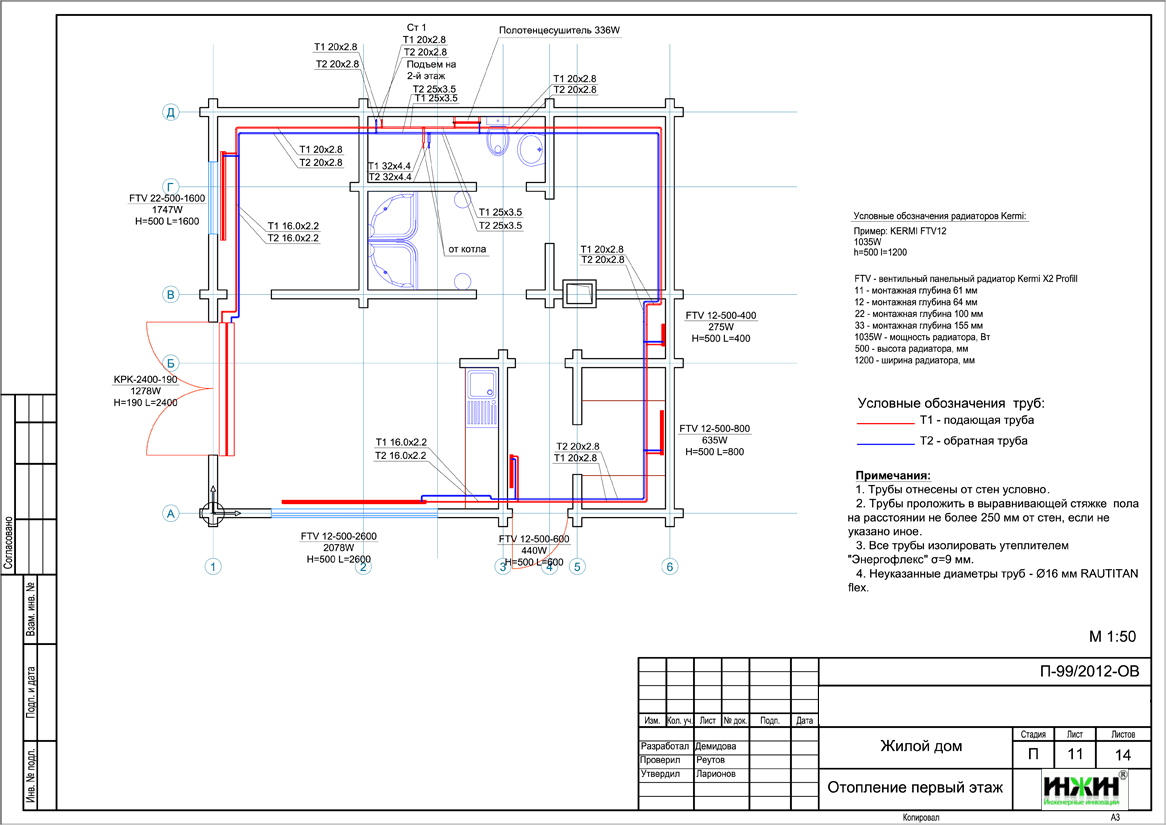

Проект отопления частного дома. Теплый пол Rehau

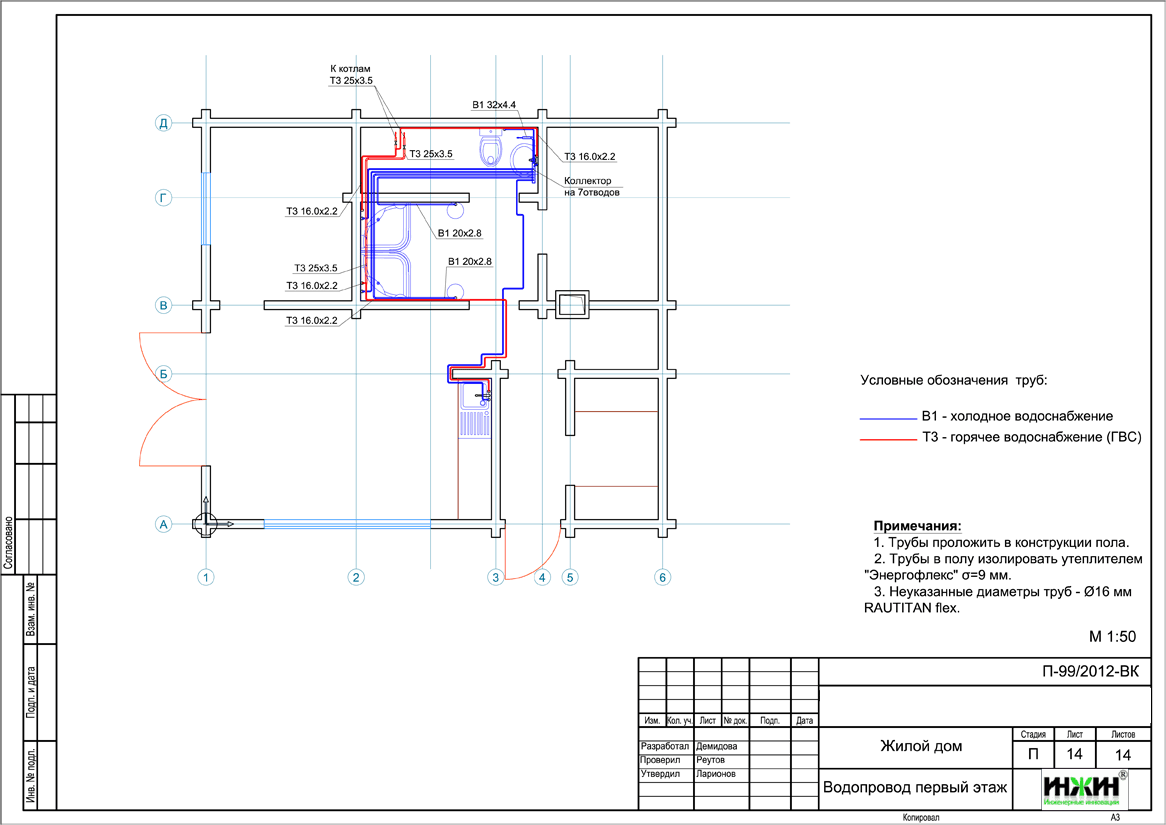

Проект внутреннего водопровода, разработанный компанией Инженерные Инновации

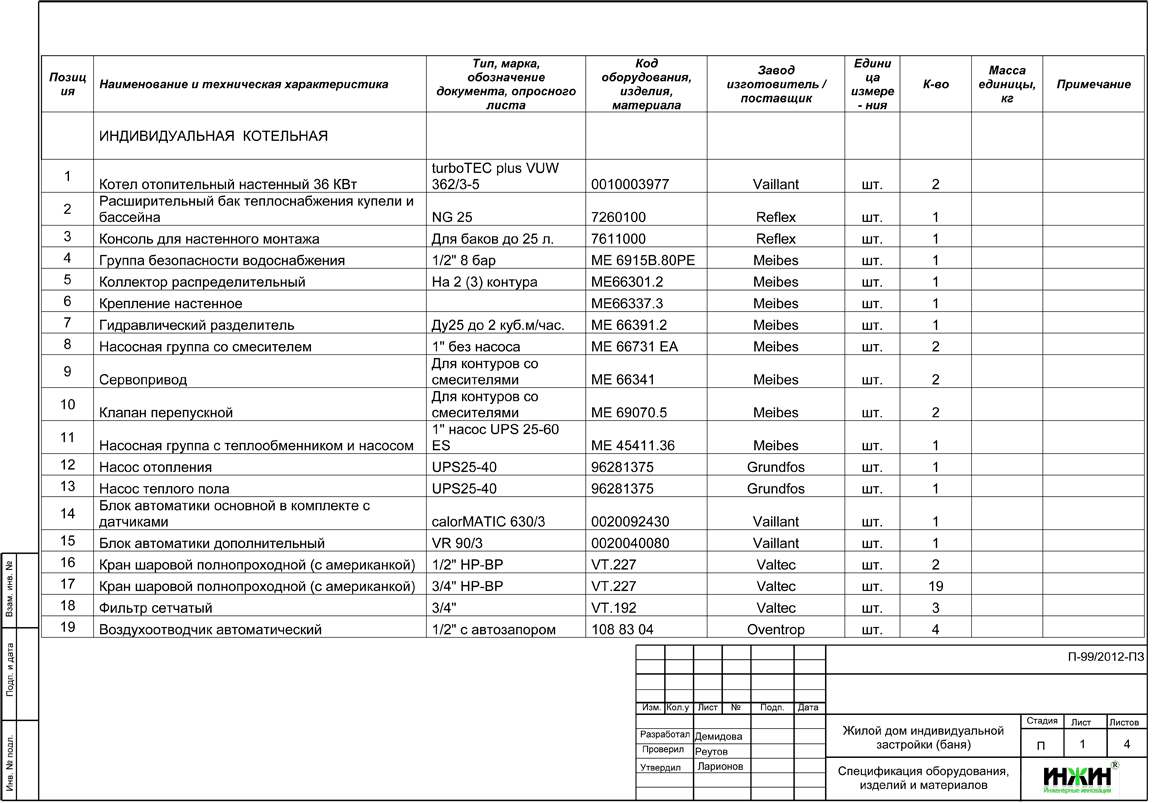

Спецификация оборудования системы отопления
