Проект электроснабжения и освещения со слаботочными линиями (элементами «умного дома»): выполнен 26.02.2016

Объект: жилой дом индивидуальной застройки площадью 224 кв.м. в КП "Зеленый Бор" Пушкинского района Московской области
Стоимость проекта: 45 920 руб., включая линейную часть слаботочных систем (видеонаблюдение, охранная сигнализация, пожарная сигнализация).
Состав проекта:
     Пояснительная записка. Общие данные

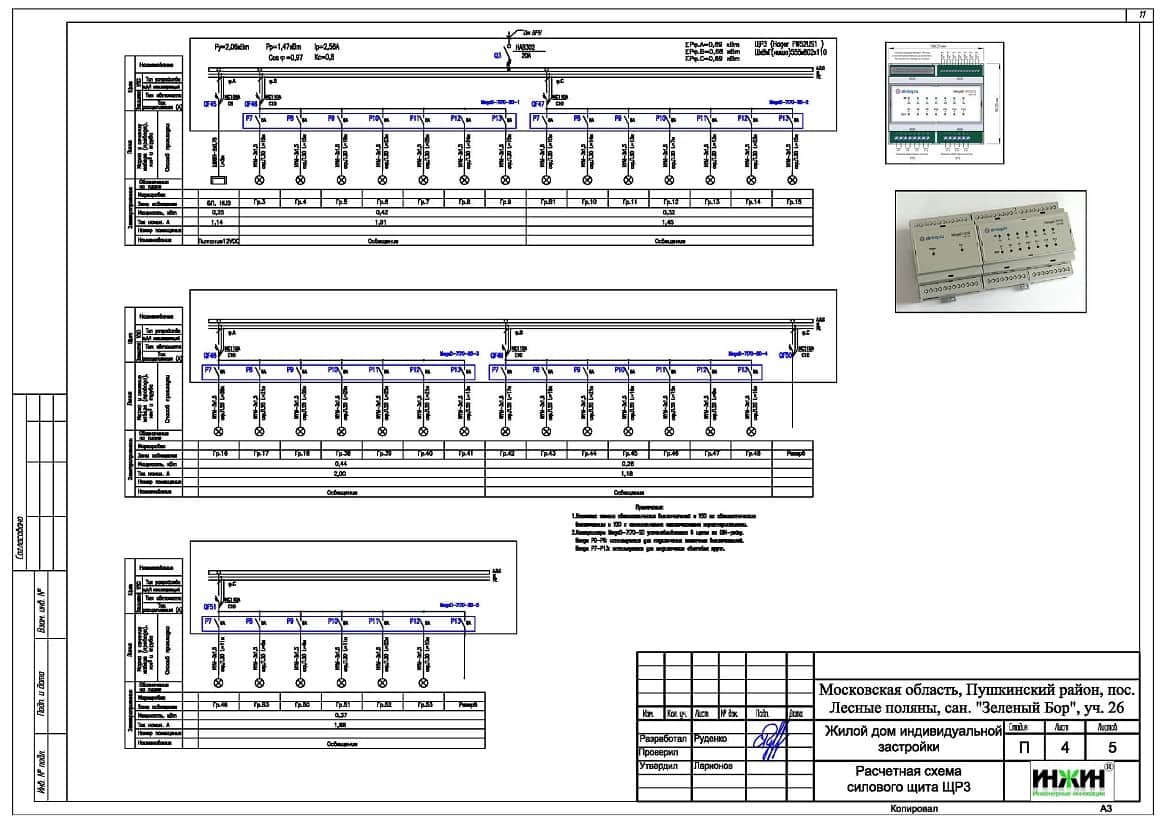

     Однолинейные схемы вводного распределительного устройства и поэтажных распределительных щитов (ВРУ, ЩР1-ЩР4).
     Поэтажные планы силовых электрических сетей.
     Поэтажные планы групповых осветительных сетей и линий управления освещением.
     Поэтажные планы групповых осветительных сетей и линий управления освещением.
     Поэтажные планы слаботочных линий для подключения герконов, пожарных извещателей, камер наблюдения и датчиков (присутствия и освещенности, температуры, влажности, газа и антипротечки).
     Схемы раскладки контроллеров в ЩР1-ЩР4 (для подключения линий управления освещением и датчиков).
     Внешний вид щитов ЩР1-ЩР4.
     Схема системы уравнивания потенциалов.
     Спецификация материалов и оборудования.
Объем проекта: 34 листа.

Основные технические решения проекта электроснабжения и освещения (электрики) с элементами системы управления «умный дом», в соответствии с заданием Заказчика.

Распределительные электрические щиты.

     o Предусмотрено 5 щитов, оснащенных 47-ю автоматом (включая группы стабилизированного и аварийного питания);
     o Автоматические выключатели, дифференциальные автоматы и УЗО в щитах - Hager;
     o Распределительные щиты ЩР1-ЩР4 оснащены также Ethernet контроллерами MegaD, 7170-SD – 13 шт., 7170-R – 2 шт., 14-IN – 3 шт.;
     o Счетчик электрической энергии трехфазный, многотарифный (4тарифа) Меркурий 231 АТ-01i, на Din-рейку 5-60А;
     o Корпус щита - Hager.

Электропроводка - кабельные силовые электросети.

     o Для силовой части предусмотрено использование кабелей ВВГ нг -LS (Конкорд) с медными жилами в ПВХ-оболочке;
     o Общая протяженность силовых линий электроснабжения и освещения – 2 280 метров;
     o Прокладка силовых линий предусмотрена скрытым способом, в ПВХ-гофротрубе и металлорукаве в виниловой изоляции (в деревянных конструкциях).

Слаботочные кабельные сети системы управления («умный дом»).

     o Для слаботочных линий предусмотрено использование провода UTP 4х2 cat 5e NEXANS и телевизионного кабеля SAT 703 Cavel;
     o Общая протяженность слаботочных линий – 2 055 метров;
     o Прокладка слаботочных линий предусмотрена скрытым способом, в ПВХ-гофротрубе.

Резервное электропитание.

     Проектом предусмотрено аварийное и стабилизированное электропитание. К источнику стабилизированного электропитания подключены все потребители дома, к источнику аварийному электропитания – оборудование общей мощностью 10 кВт.
Заземление.
     На вводе в здание проектом предусмотрена система уравнивания потенциалов, а также контур повторного заземления.

 zbe1m

По этому проекту выполнен монтаж электрики
