Проект отопления, водоснабжения и канализации: выполнен 05.12.2016

Объект: двухэтажный загородный дом площадью 200 кв.м. в СНТ «Твой дом» Тульской области
Вариант отопления: «Комфортный»
Стоимость проекта: 27 540 руб. (со скидкой 15%)
Состав проекта:
     1. Пояснительная записка. Общие данные
     2. Теплотехнический расчет.
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления дома.
     5. Комплект чертежей водяного теплого пола дома.
     6. Комплект чертежей внутреннего водопровода и канализации.

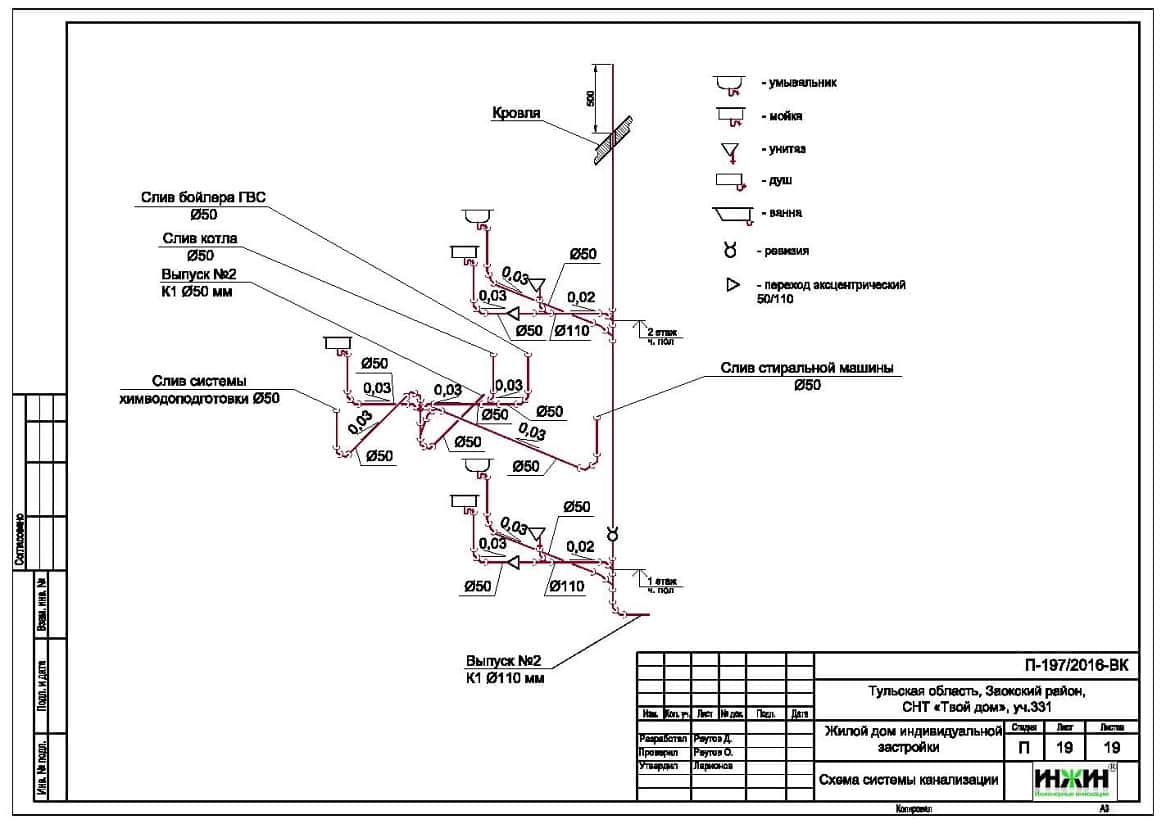

     7. Схема системы канализации (аксонометрия).
     8. Типовые узлы систем.
     9. Спецификация материалов и оборудования.
Объем проекта: 42 листа.

Основные проектные решения, принятые в проекте отопления, водоснабжения и канализации в соответствие с заданием Заказчика.

Индивидуальная котельная.
     o Котел настенный газовый Vaillant atmoTEC plus мощностью 28 кВт;
     o Контуры котельной – радиаторное отопление дома, водяной теплый пол и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Vaillant uniSTOR, объемом 200 литров;
     o Расширительные баки отопления и водоснабжения Reflex;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные Vaillant, коаксиальные, комплект для горизонтального прохода через стену;
     o В качестве распределительного коллектора использован универсальный насосно-смесительный модуль Meibes Kombimix;
     o Подпитка отопления – ручная;
     o Автоматика котельной – блок Vaillant calorMATIC 630/3, GSM-термостат ZONT H-1 V.
Автоматизация (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование) и температуре в помещении;
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения;
     o Дистанционный контроль работы котельной установки при помощи GSM-модуля.

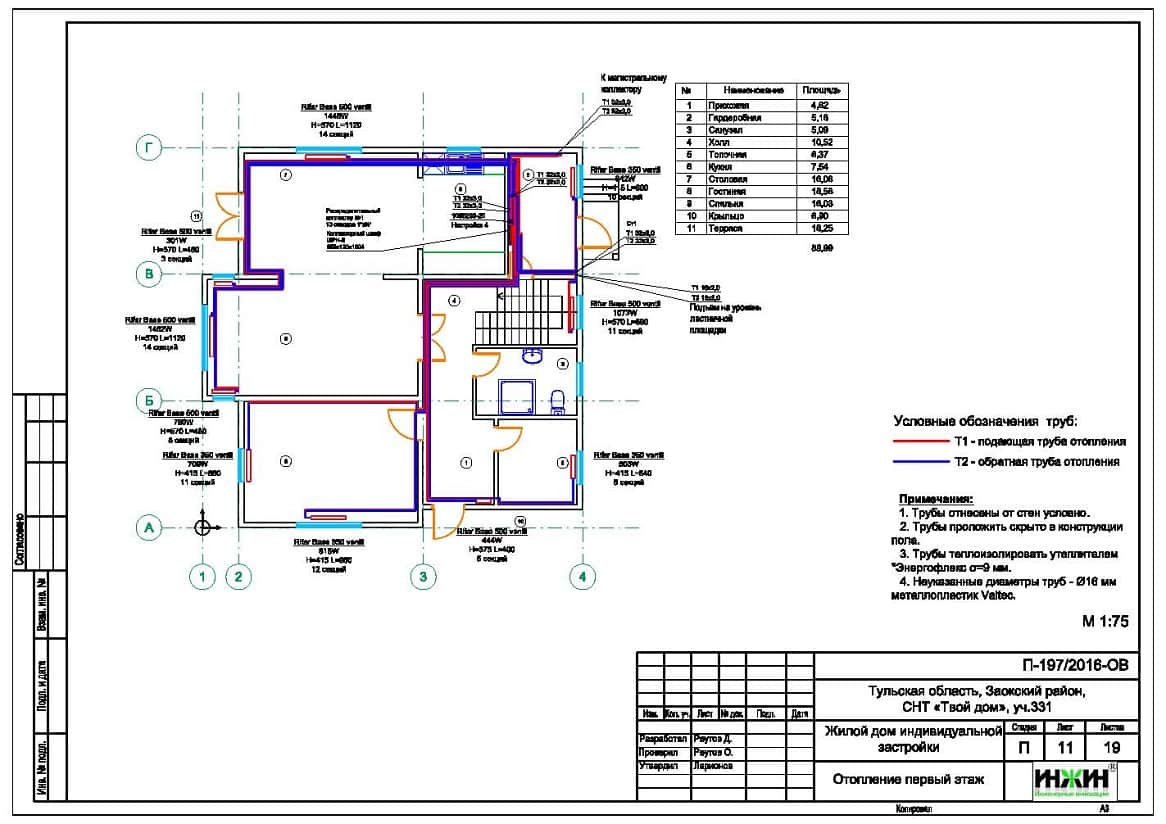

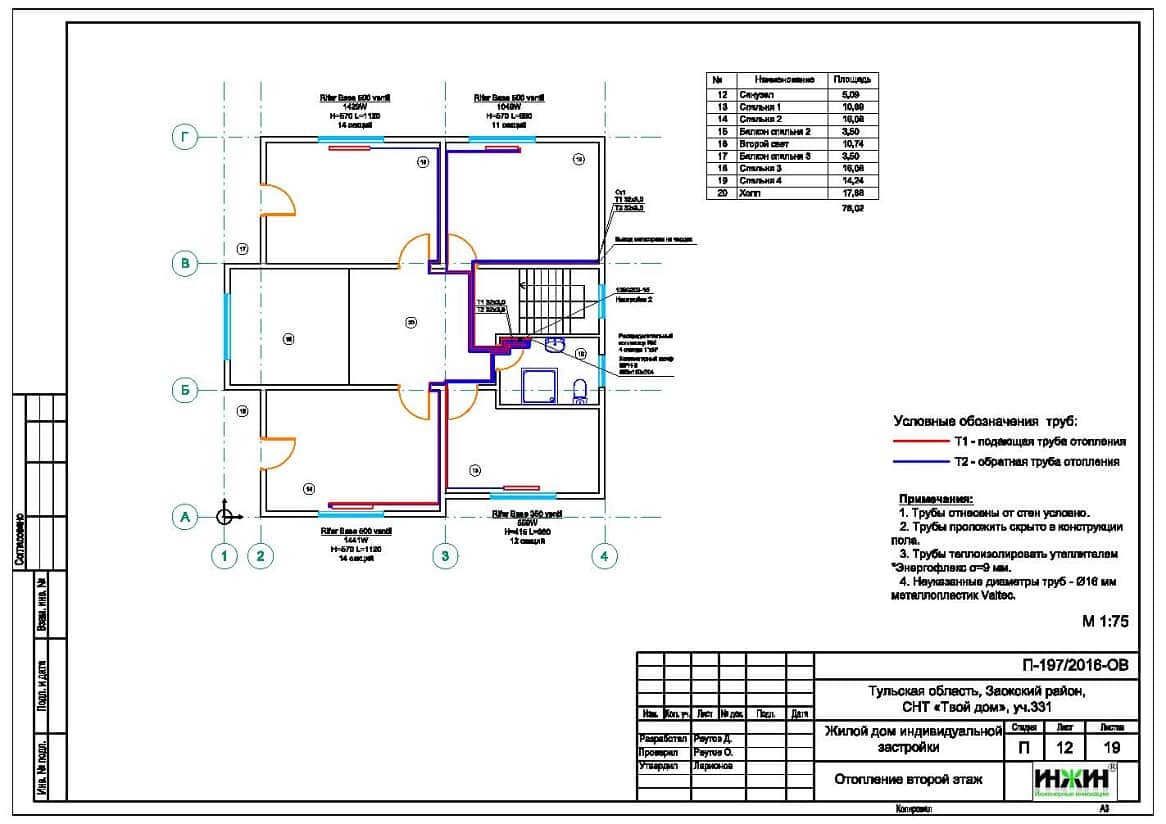

Проект отопления дома в Тульской области  Проект радиаторного отопления в СНТ «Твой дом»   Чертеж водяного теплого пола

Система отопления частного дома (монтаж отопления).

     o Отопление радиаторное, использованы секционные биметаллические радиаторы;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – металлопластик Valtec;
     o Распределительные коллекторы отопления – Valtec, на 4 и 10 отводов;
     o Шкафы коллекторные Valtec, пристраиваемые;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода.

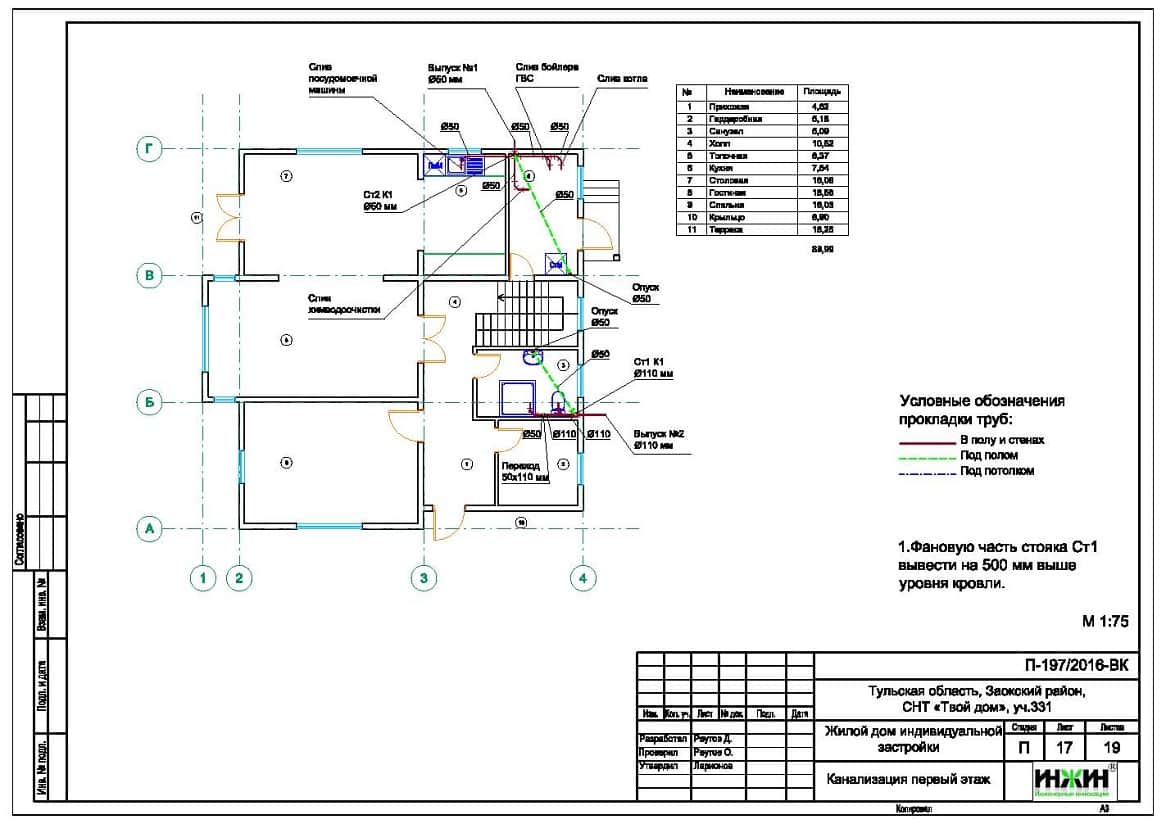

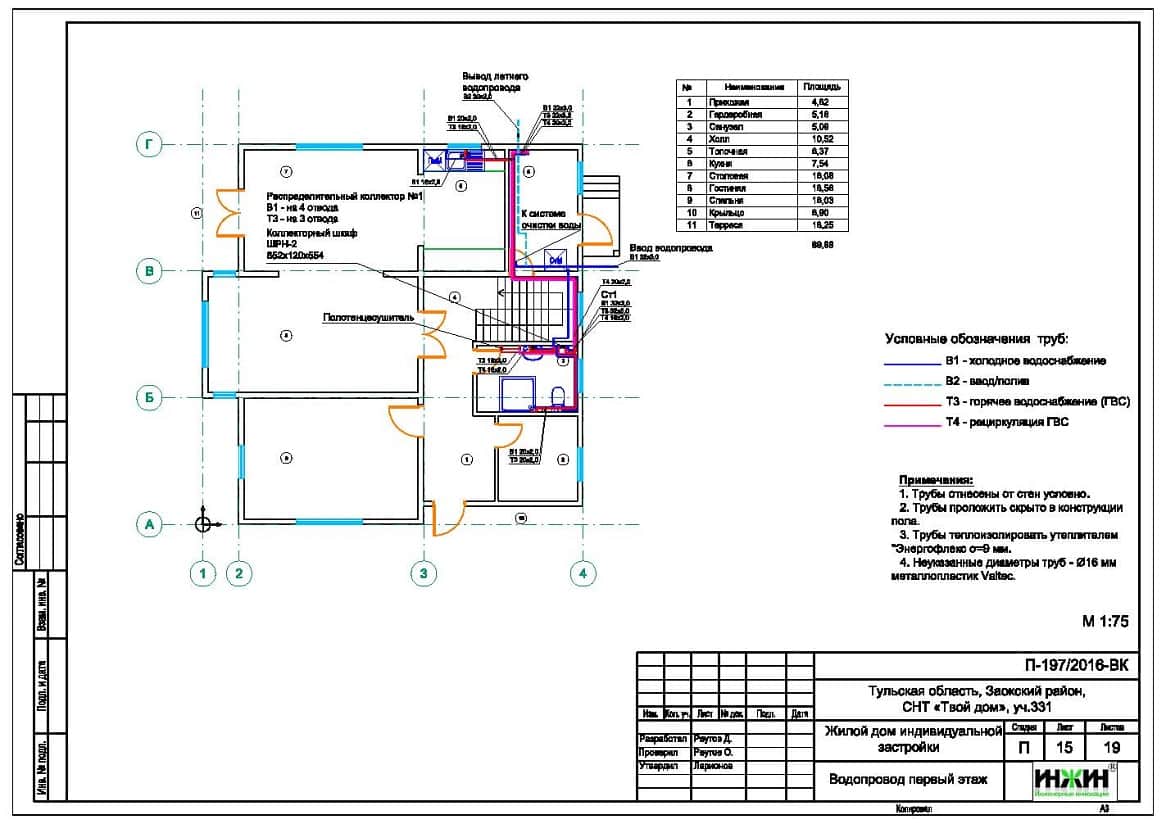

Водоснабжение, чертеж проекта  Проект канализации 1 этажа дома  Чертеж канализации дома в Тульской области

Водяной теплый пол (монтаж теплого пола).
     o Водяной теплый пол в доме спроектирован на площади 50 м.кв., 5 петель;
     o Теплоснабжение теплого пола запроектировано отдельным контуром котельной;
     o Трубопроводы теплого пола - сшитый полиэтилен Valtec PEX-EVON;
     o Использована коллекторная группа Valtec VTc.596EMNX с расходомерами на 5 отводов;
     o Основание теплого пола – маты из ламинированного пенополистирола Экопол EPS2102;
     o Регулирование температуры теплого пола – общее, контуром котельной.
Внутренний водопровод.
     o Схема внутреннего водоснабжения – коллекторная, с рециркуляцией горячей воды через полотенцесушители, трубопроводы из металлопластика Valtec;
     o Коллекторы водопровода – Valtec VTc.560, сборные, с запорными вентилями;
     o Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau;
     o Для летнего водопровода предусмотрен наружный кран Meibes SEPP-Eis с защитой от замерзания;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм.
Внутренняя канализация (монтаж канализации).
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – раструбные SINIKON;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 13мм.

Заказать проект отопления, водоснабжения и канализации частного дома в нашей компании.

Для этого дома выполнен проект электрики.
Вывод водопровода и канализации в санузле с теплым полом По этому проекту выполнен монтаж котельной, отопления, водоснабжения и канализации.
