Выполненные проекты

Объект: частный дом площадью 456 м.кв., с гаражом и бассейном, расположенный в дер. Троицкое Московской области
Вариант отопления: «Комфортный»

Стоимость проекта отопления: 37 400 руб., проект котельной - бесплатно

Проект отопления, водоснабжения и канализации выполнен: 19.11.2012
Состав проекта отопления, водоснабжения и канализации дома в дер. Троицкое.
     Пояснительная записка. Общие данные по отоплению, водоснабжению и канализации дома в с. Троицкое
     Теплотехнический расчет отопления дома в дер. Троицкое.

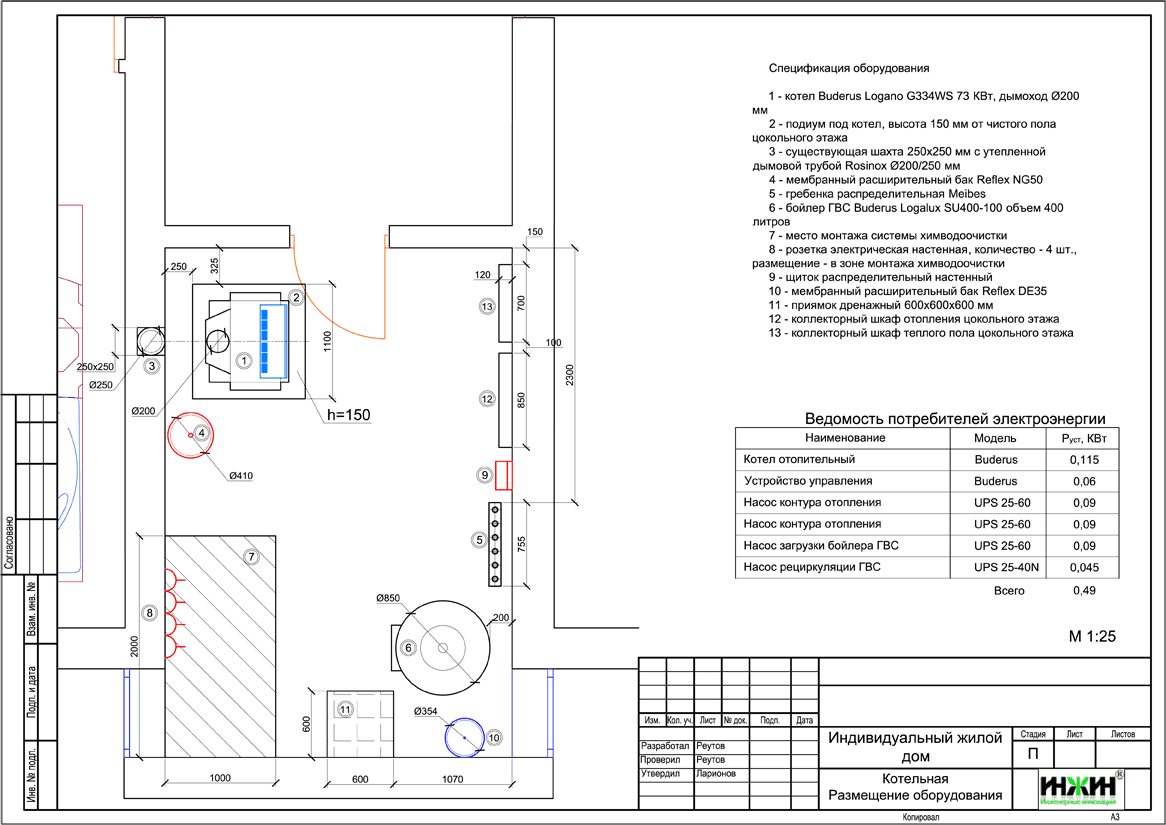

     Тепломеханическая схема котельной с размещением оборудования.

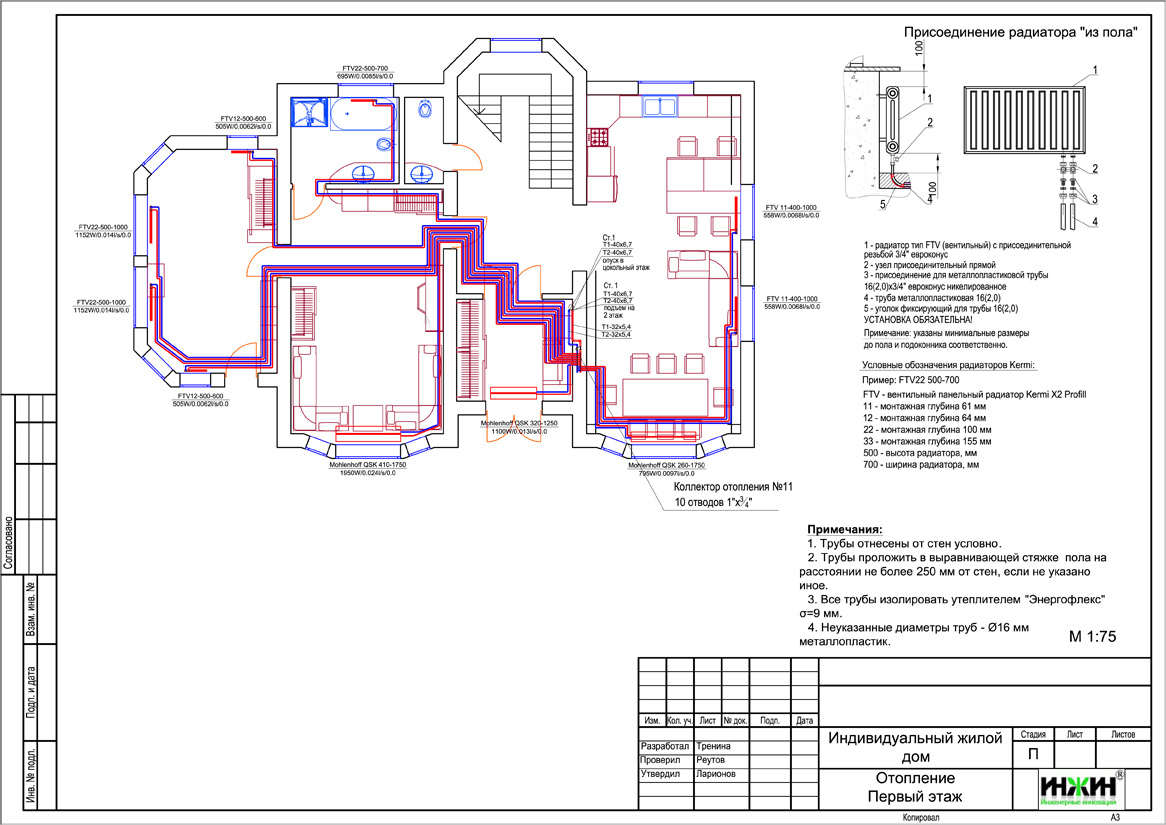

     Комплект поэтажных чертежей радиаторного отопления и теплого пола жилого дома.
     Спецификация оборудования по отоплению, котельной, водоснабжению и канализации дома в дер. Троицкое.
Объем проекта отопления: 36 листов.
Основные решения проекта отопления в соответствии с заданием Заказчика.

Котельная дома в дер. Троицкое (проект котельной бесплатно).

     o На базе напольного газового котла Buderus  Logano G 334 WS, мощностью 73 кВт с атмосферной газовой горелкой;
     o Контуры теплоснабжения – 5 шт.: радиаторного отопления дома, радиаторного отопления гаража, водяного теплого пола, теплообменника бассейна и бойлера ГВС;
     o Приготовление горячей воды при помощи бойлера Buderus, объемом 400 литров;
     o Расширительные баки отопления и водоснабжения Reflex (Германия);
     o Циркуляционные насосы отопления, горячего водоснабжения и теплогго пола Grundfos;
     o Трубы дымоходные – Rosinox (Россия);
     o Распределительные гребенки с насосно-смесительными узлами Meibes (Германия);
     o Автоматика котельной – Buderus Logamatic 4000-й серии.
Автоматизация котельной дома в дер. Троицкое (вариант «Комфортный»).

Проект отопления. Схема размещения оборудования котельной  Проект отопления дома, разработанный компанией Инженерные Инновации  Проект отопления частного дома, разработанный компанией Инженерные Инновации

     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения.

Система отопления дома в дер. Троицкое (проект отопления).

     o Проектом предусмотрено использование стальных панельных конвекторов Kermi FTV  с подключением снизу из пола, а также встроенных в пол конвекторов Mohlenhoff с вентиляторами (в местах панорамного остекления);
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60° С;
     o Магистральные и подводящие трубопроводы отопления – металлопластик Oventrop Copipe.
Система теплых полов (водяной теплый пол, проект).
     o Теплый пол запроектирован на площади 40 м.кв.;
     o Трубопроводы теплого пола - сшитый полиэтилен Oventrop Copex;
     o Напольный утеплитель – ячеистый пенополистирол Oventrop.

Проект отопления частного дома, разработанный компанией Инженерные Инновации                      Проект отопления частного дома, разработанный компанией Инженерные Инновации
