Выполненные проекты

Объект: двухэтажный дом площадью 130 м.кв. в СНТ "Дорожник" Красногорского района Московской области

Цена (стоимость) проекта электрики (электропроводки): 11 115 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.

Проект электрики выполнен: 03.12.2019

Состав проекта электрики дома в СНТ "Дорожник":
     1. Пояснительная записка. Общие данные по электроснабжению и освещению частного дома в СНТ "Дорожник".
     2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома 130 м.кв.
     3. Чертежи электропроводки 1 и 2 этажей дома в СНТ "Дорожник".
     4. Чертежи групповых осветительных сетей дома в СНТ "Дорожник".
     5. Спецификация материалов и оборудования по электрике и электропроводке дома в СНТ "Дорожник".


Объем проекта электрики дома130 м.кв.: 15 листов.

Проект электрики дома площадью 130 м.кв. в СНТ "Дорожник" - подробное описание.

Расчетные показатели по электроснабжению и освещению дома в СНТ "Дорожник".
     o Расчетная электрическая мощность дома составила 13,63 кВт, с учетом коэффициента спроса 0,8, принятого согласно СП 256.1325800.2016;
     o При расчете учтено силовое оборудование: газовый котел, скважинный насос, привод ворот.

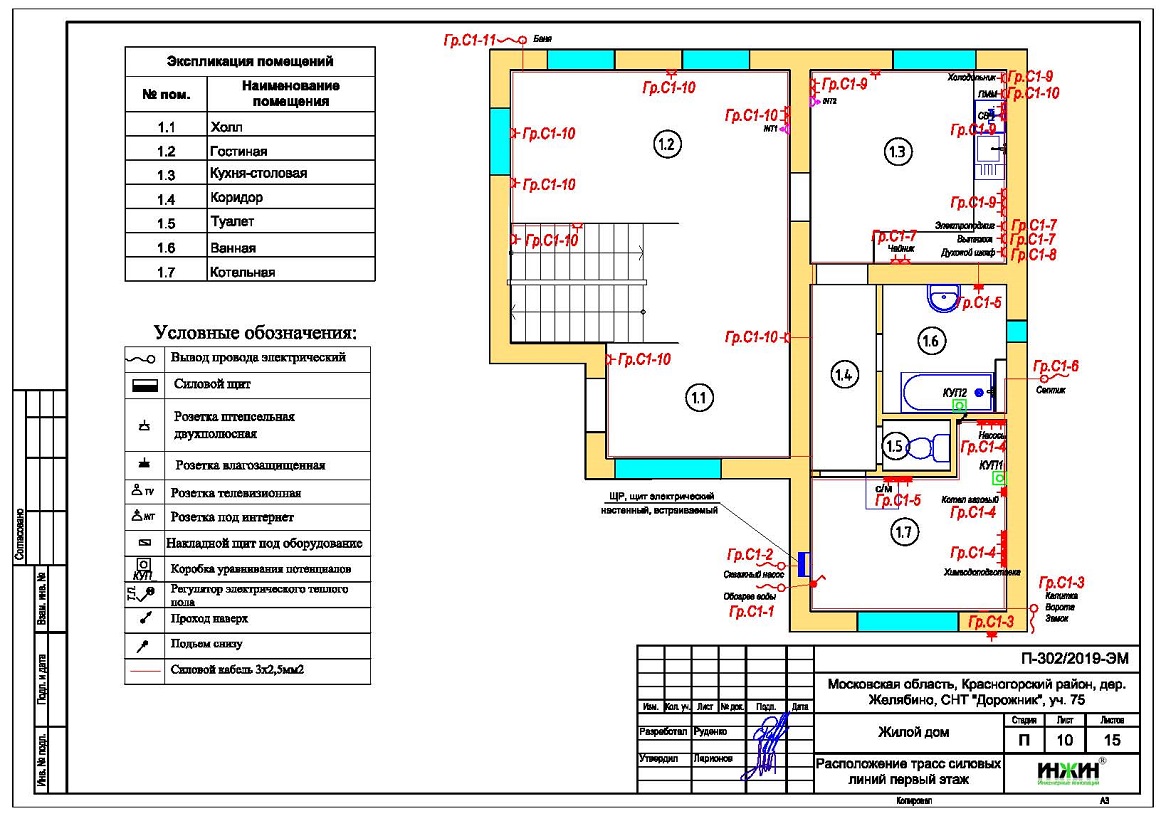

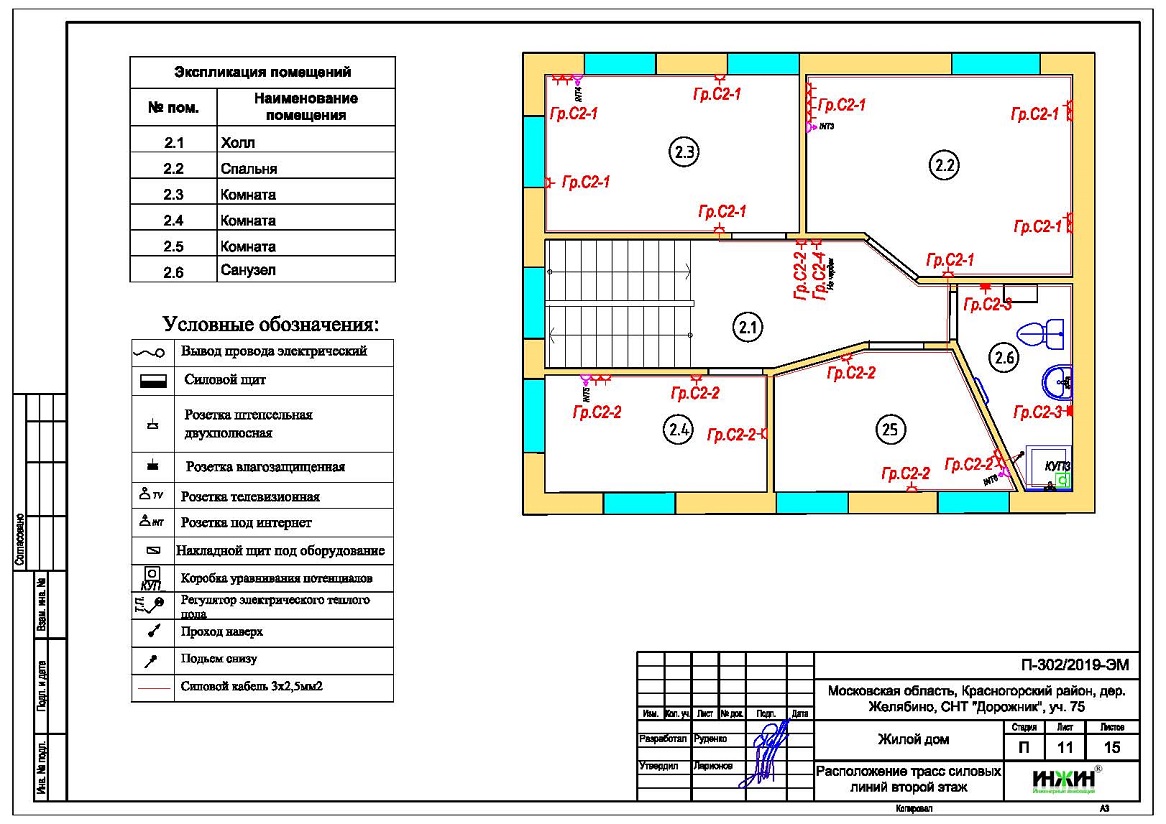

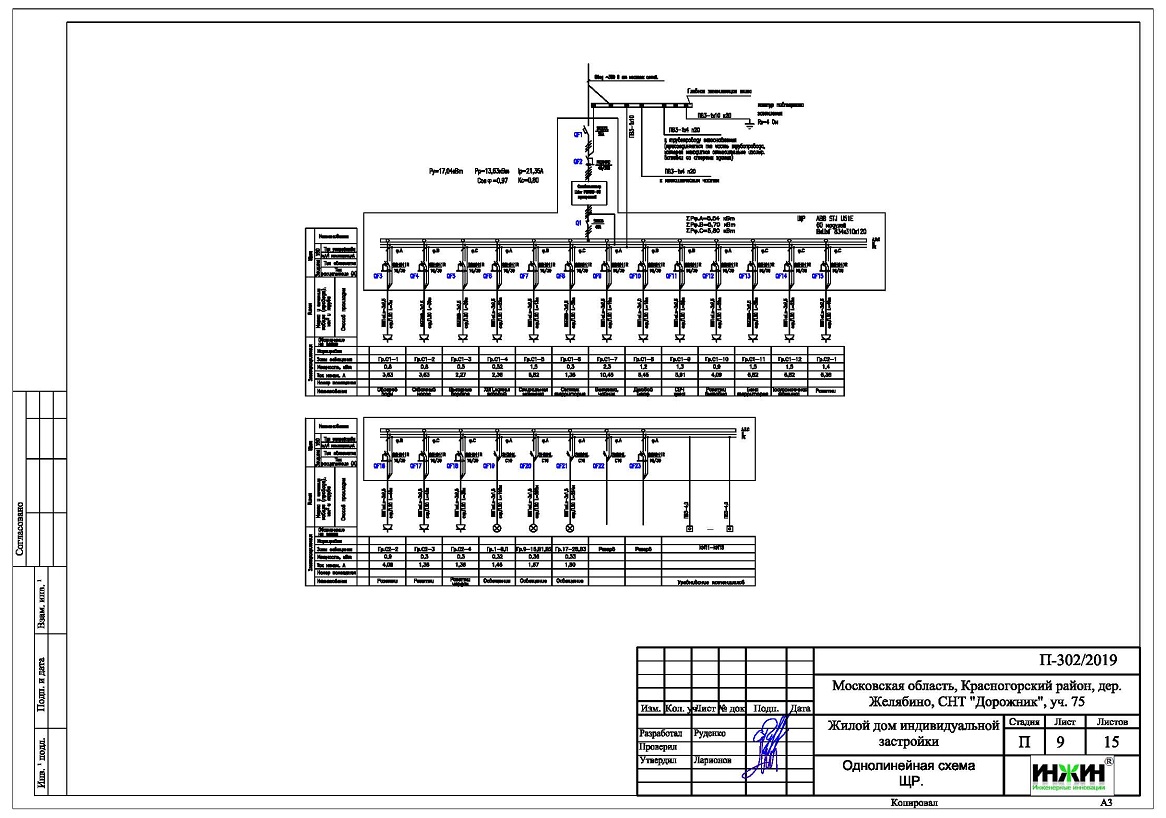

Проект электрики - электрощит дома в СНТ "Дорожник"  Проект электрики - розетки 1 этажа дома в СНТ "Дорожник"  Проект электрики - розетки 2 этажа дома в СНТ "Дорожник"

Распределительные электрические щиты дома площадью 130 м.кв.
     o Проектом предусмотрен один распределительный электрический щит, расположенный в шкафу прихожей;
     o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щитах – ABB, в количестве 24 шт. размещены во встраиваемом корпусе.


Силовая кабельная сеть (электропроводка) дома в СНТ "Дорожник".

     o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
     o Общая протяженность линий электроснабжения и освещения – 1 420 метров;
     o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе (усиленной конструкции) и металлорукаве в виниловой оболочке (в стропильной системе кровли);
     o Запроектировано 92 точки подключения розеток и выключателей освещения в доме;
     o Предусмотрены слаботочные линии локальной вычислительной сети и телевидения, общая протяженность - 150 метров..

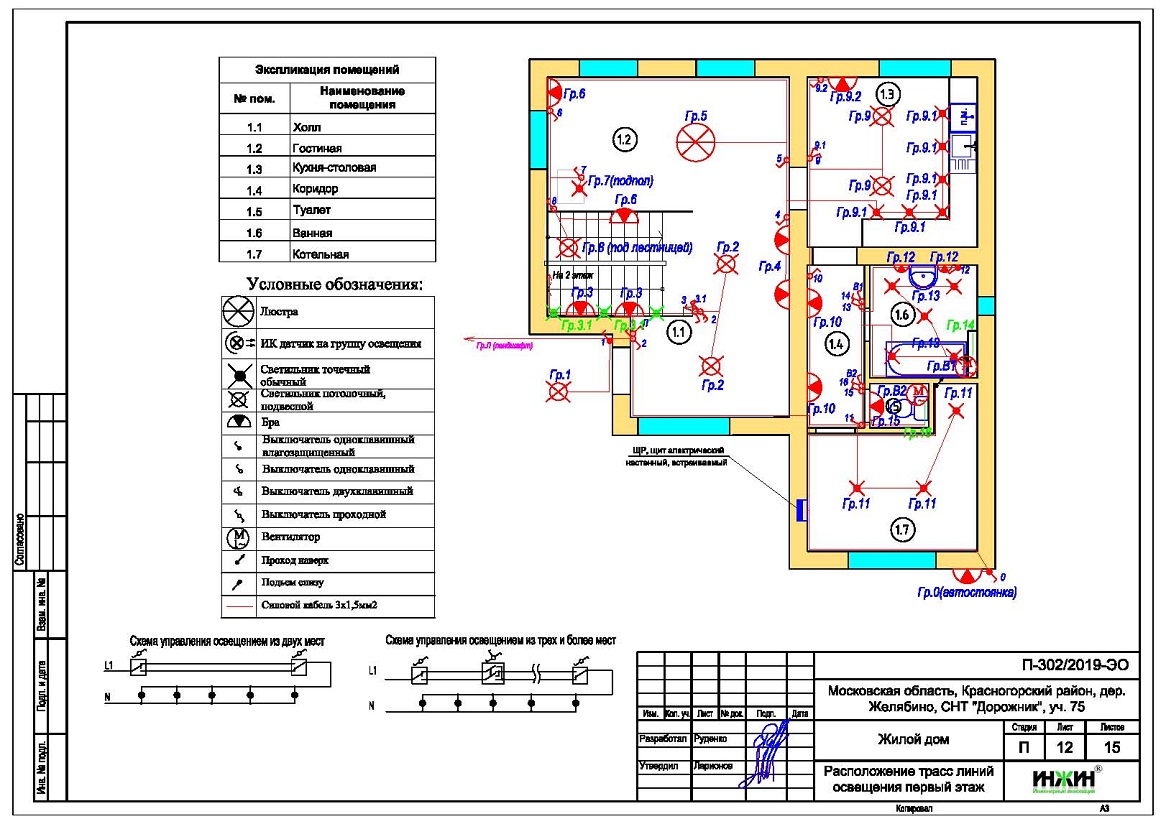

Проект электрики - освещение 1 этажа дома в СНТ "Дорожник"   Проект электрики - освещение 2 этажа дома в СНТ "Дорожник"  Проект электрики - спецификация для дома в СНТ "Дорожник"

    Предусмотрено стабилизированное электропитание дома при помощи стабилизатора напряжения однофазного Lider PS 15W-50.

     Заказать проект электрики дома.

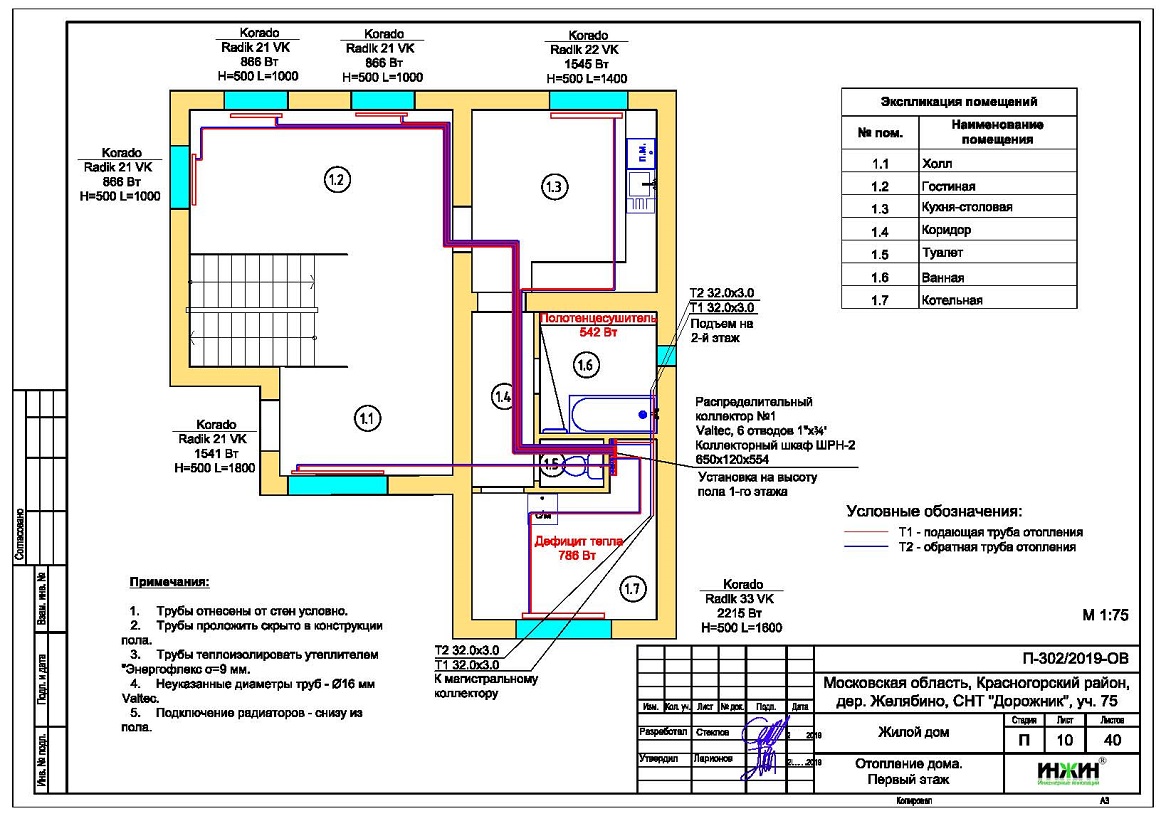

Отопление 1 этажа дома в СНТ "Дорожник"Для этого дома в СНТ "Дорожник" выполнен проект отопления, водоснабжения и канализации.
