    В основе обоснованного проектного решения в любой области знаний является качественный расчет. И чем расчет более точен, учитывает большее количество данных и факторов, тем более адекватен получаемый результат. В полной мере это утверждение относится и к области систем отопления, в том числе частных домов.

    Теплотехнический расчет отопления является основой технических решений, принимаемых в современном проекте отопления, в том числе:
     - подбора номиналов мощности приборов отопления, покрывающих теплопотери каждого из помещений дома;
     - определения мощности теплогенератора – котла отопления на любом виде топлива.

     Теплотехнический расчет отопления входит в состав всех проектов отопления, разрабатываемых нашей компанией. Для его выполнения наши специалисты применяют современные автоматизированные средства, повышающие качество расчета и снижающие вероятность ошибок проектировщика.

     Основным из таких программных средств является программа Oventrop OZC (5.0), результаты расчета которой включаются в наши проекты отопления, в том числе:
     - общие проектные потери тепла частного дома через ограждающие конструкции;
     - коэффициенты потерь тепла по отношению к площади и объему здания;
     - теплопотери и теплопритоки для каждого помещения;
     - подбор приборов отопления для каждого помещения.
     Для выполнения точных расчетов отопления требуются подробные исходные данные, предоставляемые Заказчиком (при заполнении опросного листа) и содержащиеся в нормативных документах, а именно;
     - данные по конструктивному исполнению частного дома: материалу и толщине стен, перекрытий и кровли, наличию и материалу утеплителя;
     - ориентация дома по сторонам света;
     - планы дома с экспликацией, размерами и высотой помещений;
     - размеры окон и дверей, характеристики применяемых стеклопакетов;
     - расчетная температура наружного воздуха (по СП 131.13330.2012. Строительная климатология);
     - расчетная температура внутри помещений (определяется Заказчиком совместно со специалистом);
     - температурный график отопления (температура подачи/обратки) – определяется специалистом;
     - тип отопительных приборов (определяется Заказчиком совместно со специалистом);
     - наличие теплого пола (водяного или электрического), полотенцесушителей и других дополнительных источников тепла (определяется Заказчиком совместно со специалистом).
    На основании исходных данных, которые указываются в Техническом задании (ТЗ) на проект отопления, специалистом производится тепловой расчет отопления, состоящий из следующих этапов.

1. Ввод информации о проектируемом здании:

     - общие данные о расположении дома с указанием адреса, климатической зоны, ориентации здания, типа грунта, отметки уровня грунтовой воды, степени герметичности;

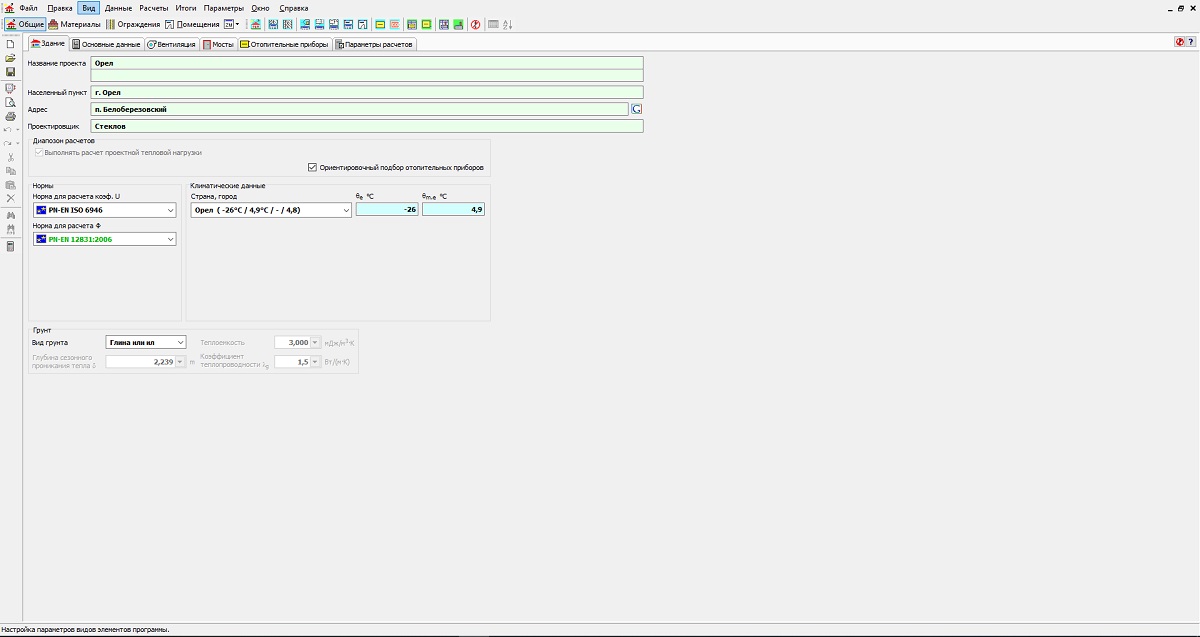

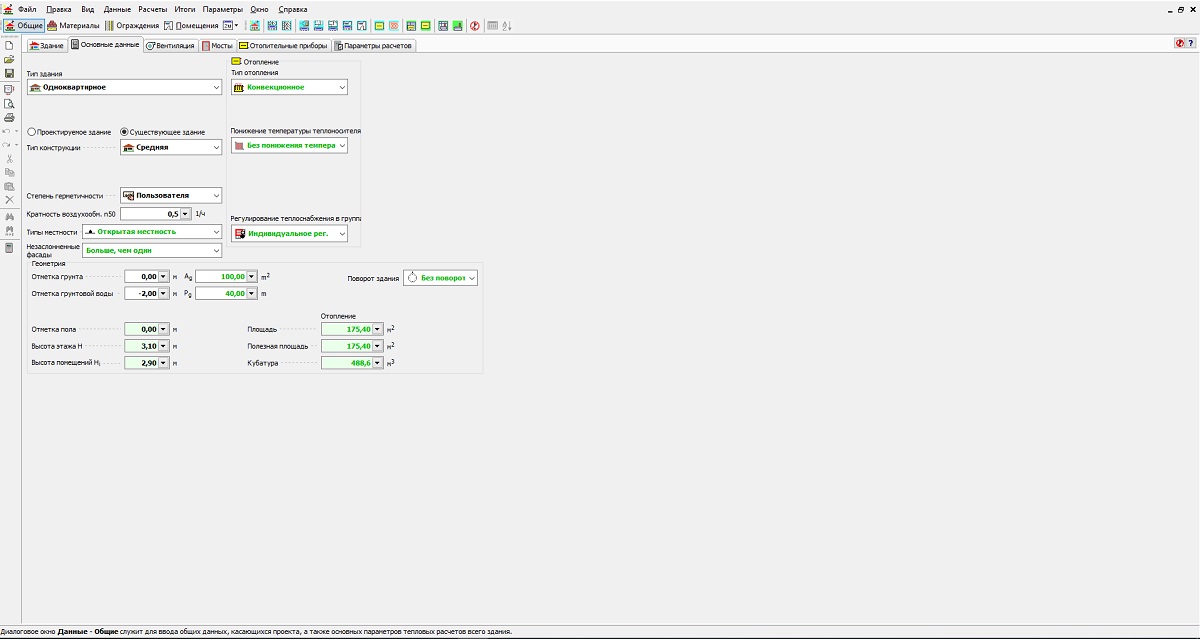

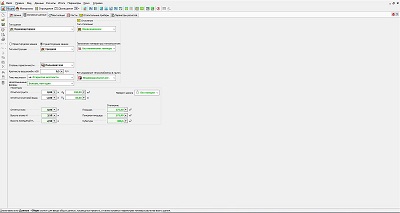

Расчет отопления программой Oventrop OZC 5.0, ввод исходных данных     Расчет отопления программой Oventrop OZC 5.0, ввод исходных отопления

     - материал стен/перекрытий, окон и дверей с коэффициентами теплопередачи, соответствующими вводимым материалам;

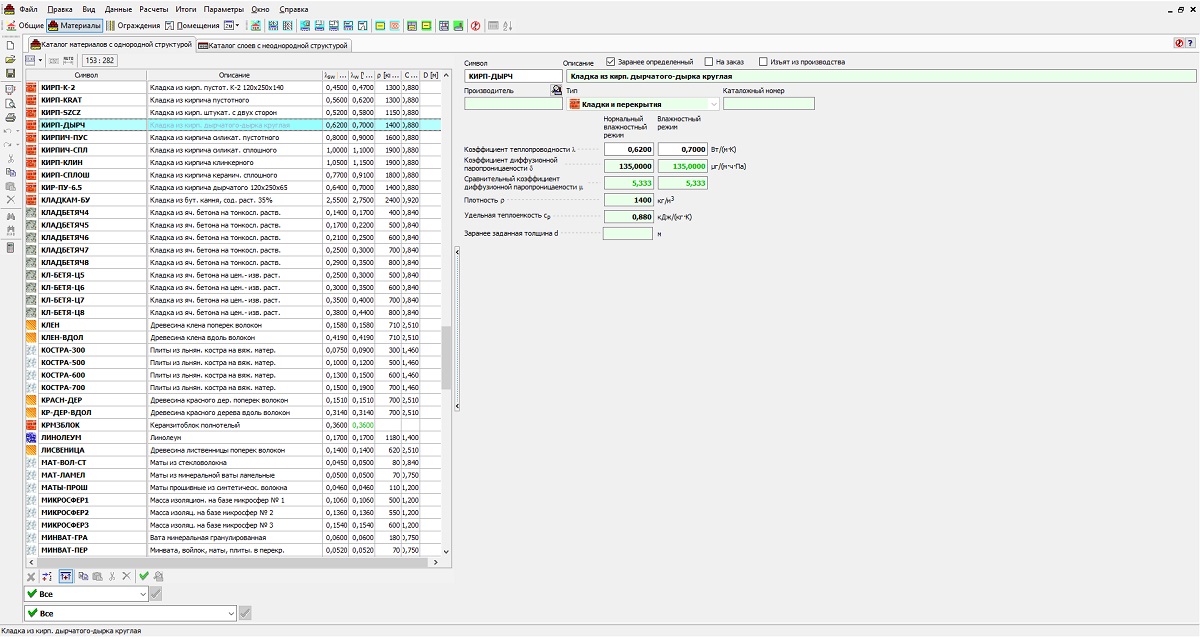

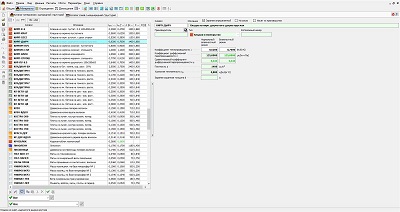

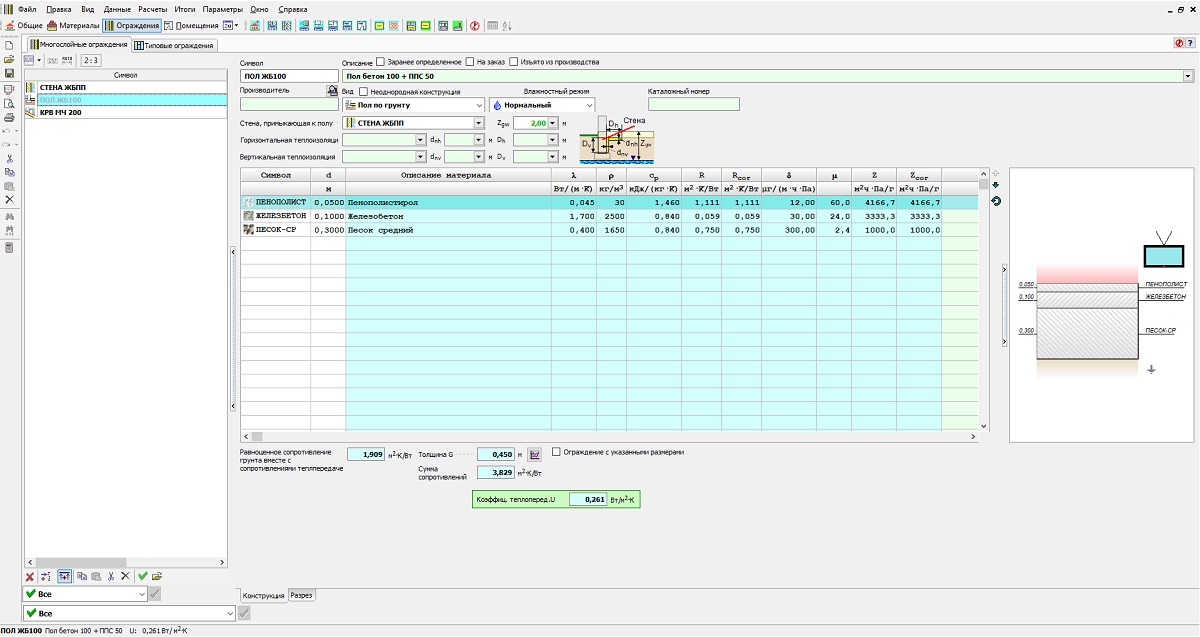

Расчет отопления программой Oventrop OZC 5.0, конструкция ограждений     Расчет отопления программой Oventrop OZC 5.0, материал стен дома

     - этажи и помещения здания, с указанием площадей и высоты помещений, отметки уровня пола.

2. Ввод информации по каждому помещению:

     - назначение и наименование помещения, площадь и высота, расчетная температура внутри помещения;
     - ограждающие конструкции – наружные стены, окна, двери, пол/кровля, с указанием размеров и высот, причем все размеры наружных стен указываются по осям (с учетом толщины перекрытий);

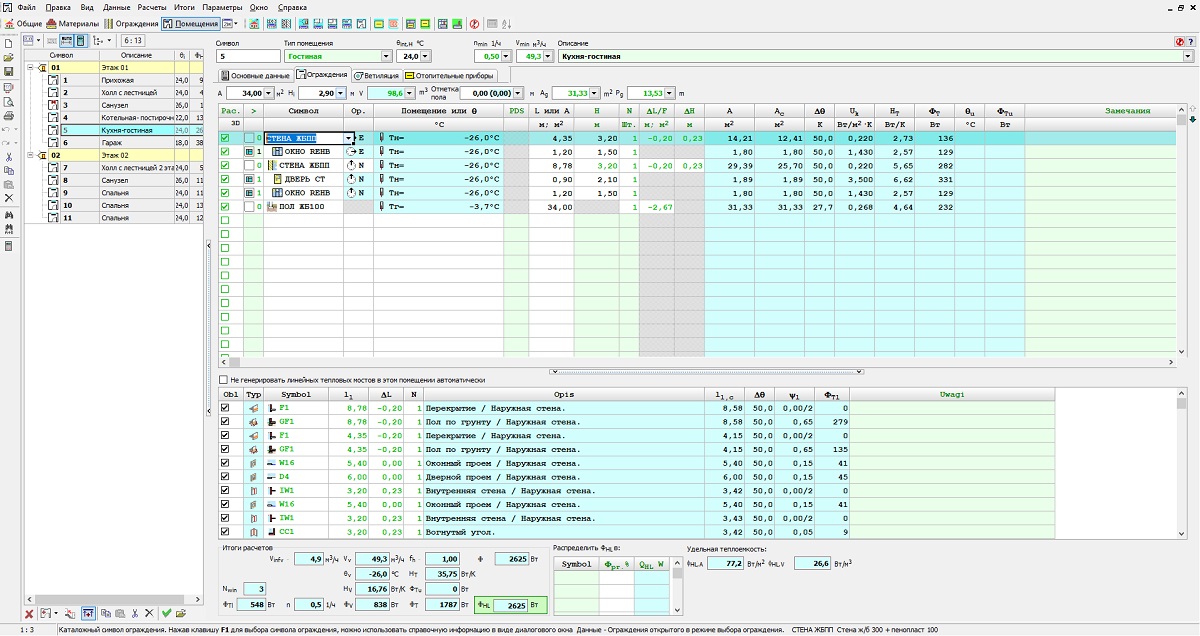

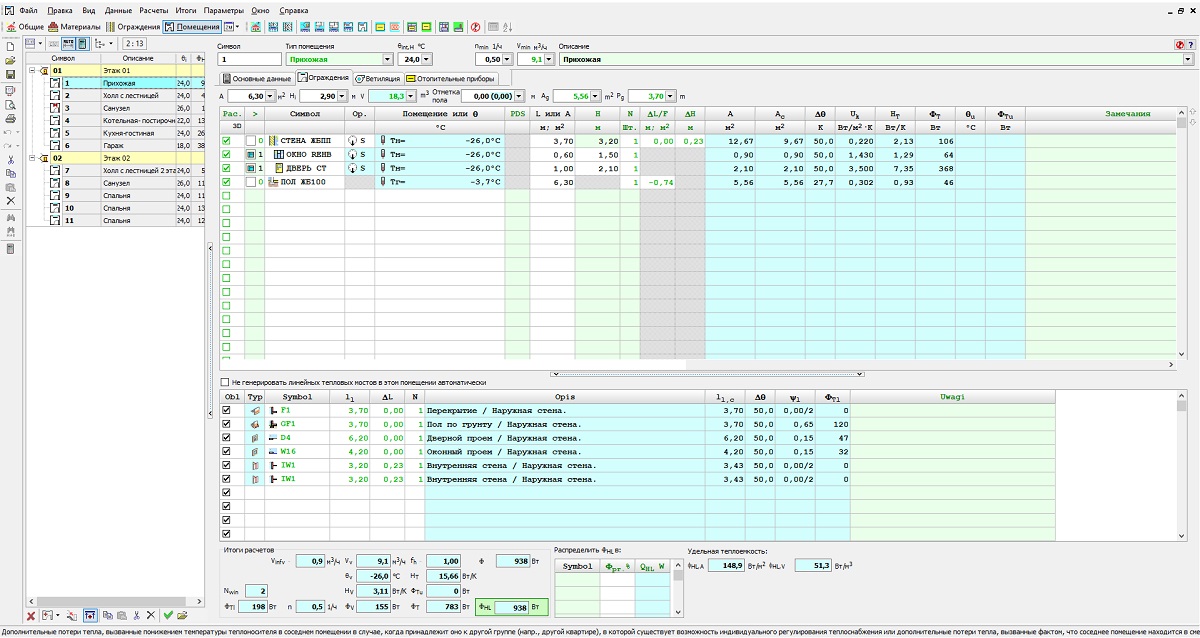

Расчет отопления программой Oventrop OZC 5.0, ограждения помещений     Расчет отопления программой Oventrop OZC 5.0, ограждения помещений 2 этажа

     - типы и количество предполагаемых приборов отопления, наличие термовентилей, способ подключения к трубопроводам, допустимые габаритные размеры (длина, высота);

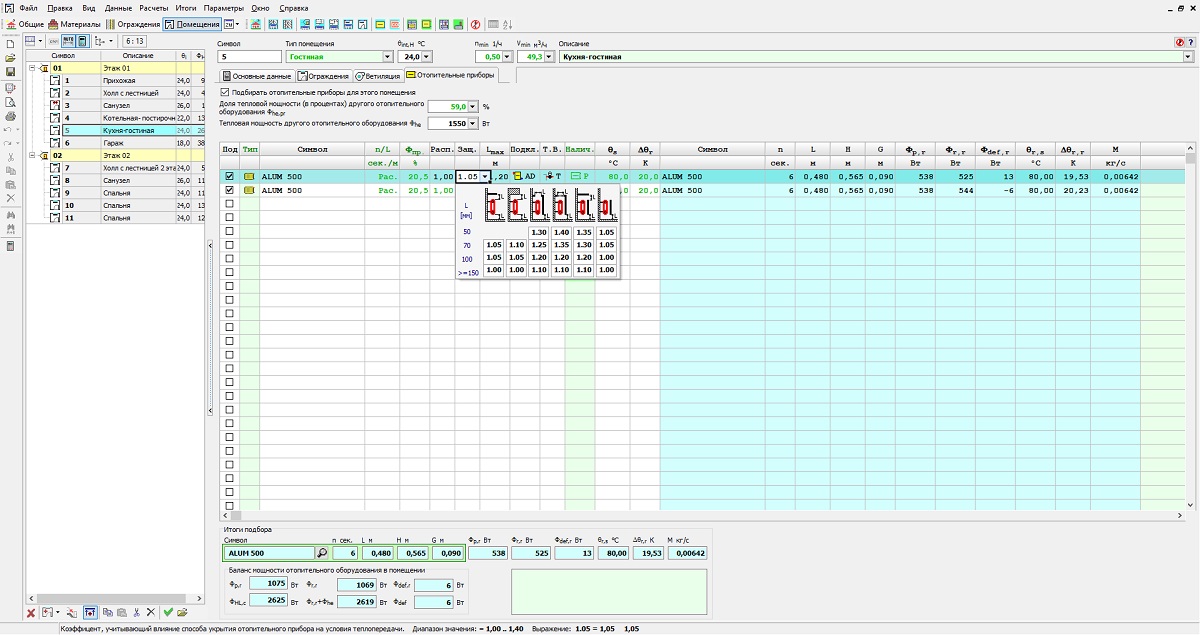

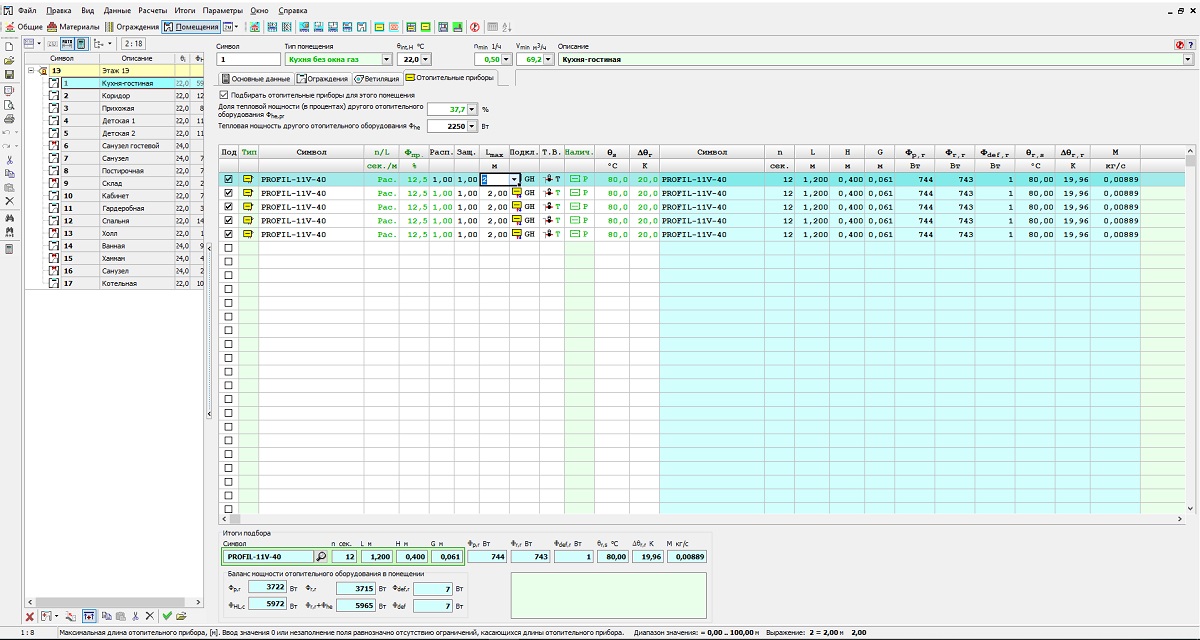

Расчет отопления программой Oventrop OZC 5.0, приборы отопления     Расчет отопления программой Oventrop OZC 5.0, радиаторы отопления

     - тепловая мощность другого теплового оборудования – теплого пола, полотенцесушителя, находящегося в помещении.

3. Выполнение программой автоматического расчета теплопотерь здания по нормативным формулам (СП 50.13330.2012 Тепловая защита зданий), с одновременным подбором требуемых приборов отопления для каждого из указанных помещений.

4. Вывод на печать результатов расчетов со спецификацией приборов отопления для включения в состав проекта отопления частного дома.

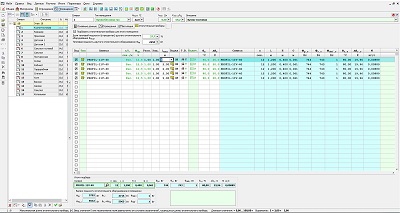

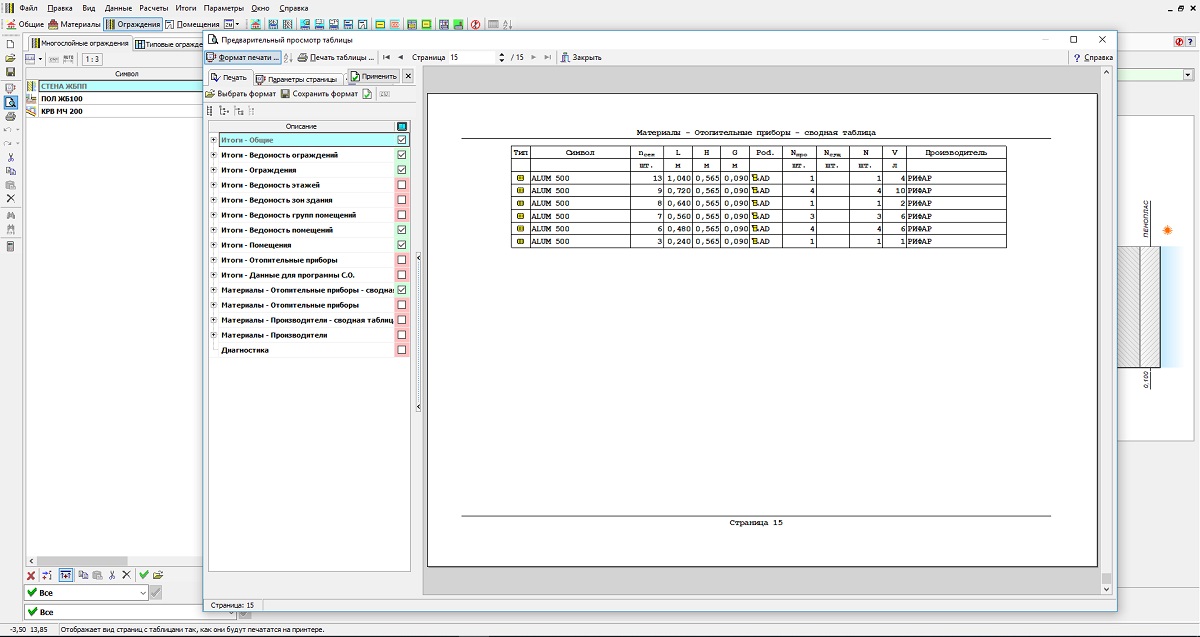

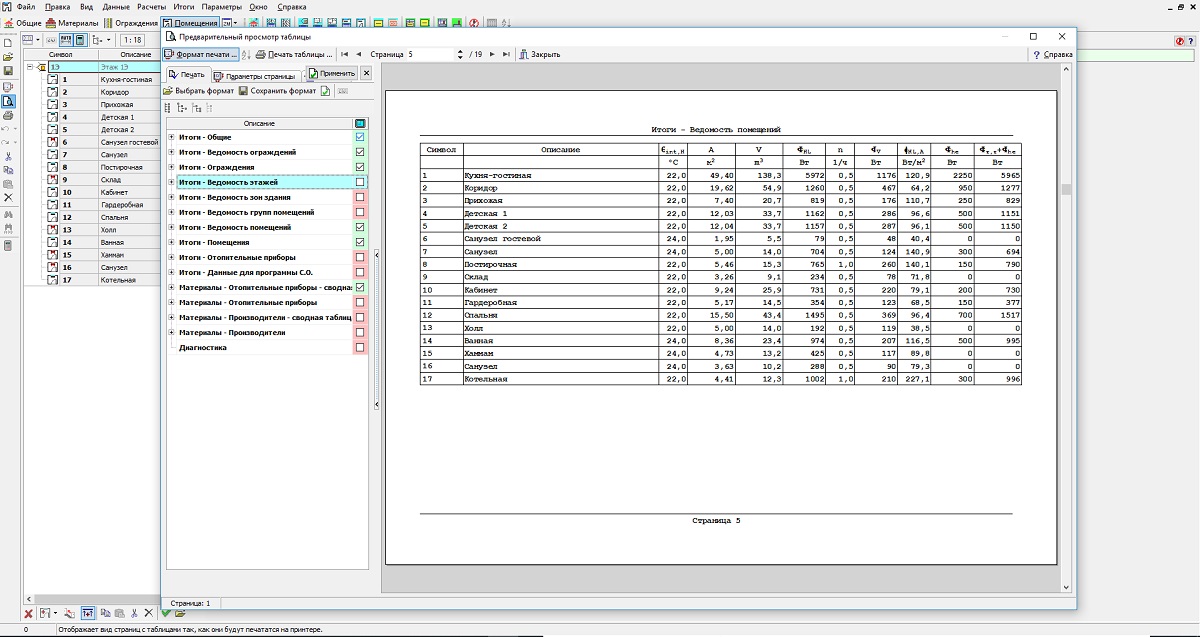

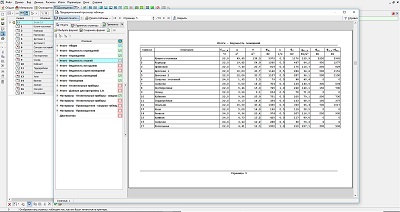

Расчет отопления программой Oventrop OZC 5.0, спецификация приборов отопления     Расчет отопления программой Oventrop OZC 5.0, итоги расчетов по помещениям

     Примеры выполненных теплотехнических расчетов отопления частных домов:
     - расчет отопления двухэтажного дома площадью 175 м.кв. в Орловской области;
     - расчет отопления загородного дома площадью 190 м.кв. в Уфе;
     - расчет отопления частного дома площадью 440 м.кв. в Московской области;
     - расчет отопления одноэтажного дома площадью 160 м.кв. на Сахалине;
     - расчет отопления дома 120 м.кв. в Тверской области.
Данные, которые учитываются программой при расчете отопления и подборе отопительных приборов:
     - габариты площадь, высота, внутренняя температура, введенные для каждого помещения;
     - теплопотери через наружные ограждения (стены, пол, потолок) и линейные тепловые мосты;
     - тип и габариты (допустимые) отопительных приборов, наличие термовентиля, место установки (на наружной или внутренней стене), способ укрытия (открыто на стене, в нише, за декоративным экраном);
     - теплопритоки от другого оборудования (теплый пол, полотенцесушитель, котельное оборудование и т.п.);
     - расходы тепла на воздухопроницаемость конструкций и инфильтрацию (естественную вентиляцию) воздуха;
     - распределение тепловых мощностей из соседних помещений.
     Все перечисленные данные учитываются при проведении итоговых расчетов (посредством нормативных формул и поправочных коэффициентов) автоматически, что значительно повышает их точность за счет исключения влияния «человеческого фактора».
     Подобранные в соответствие с таким расчетом приборы отопления существенно оптимизируют стоимость системы отопления (исключен избыток мощности и, соответственно, стоимости приборов отопления) и гарантируют корректность ее работы в заданных условиях эксплуатации.

Заказать проект с расчетом отопления для частного дома в нашей компании.
