Проект отопления, водоснабжения и канализации: выполнен 05.03.2012

Объект: комплекс зданий индивидуальной застройки общей площадью 1 284 м.кв., в составе:

- жилого дома площадью 978 кв.м.;

- деревянного дома (бани)  площадью 131 м.кв.;

- гаража  площадью 175 м.кв.

Варианты отопления: по основному дому «Комфортный+», по бане «Комфортный», по гаражу - «Базовый».

Стоимость проекта: 218 280 руб., в том числе проект котельной, теплового пункта дома и теплотрассы.

Состав проекта:

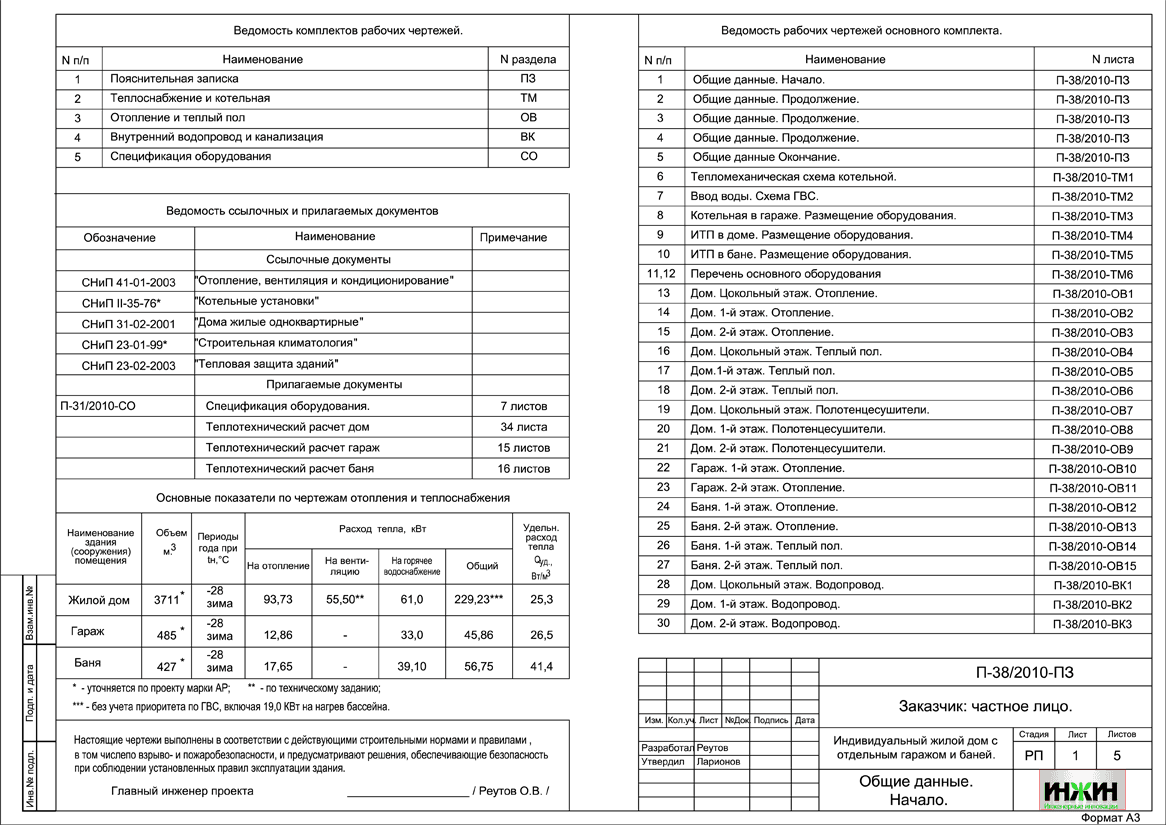

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет дома.

3.   Теплотехнический расчет бани.

4.   Теплотехнический расчет гаража.

5.   Тепломеханическая схема котельной с размещением оборудования.

6.   Тепломеханическая схема индивидуального теплового пункта.

7.   Схема теплотрассы между строениями.

8.   Комплект чертежей радиаторного отопления и теплого пола жилого дома.

9.   Комплект чертежей радиаторного отопления и теплого пола бани.

10. Комплект чертежей радиаторного отопления и теплого пола гаража.

11. Комплект чертежей внутреннего водопровода и канализации жилого дома, бани и гаража.

12. Спецификация оборудования и материалов.

Объем проекта: 118 листов.

Основные решения проекта отопления, водоснабжения и канализации, в соответствии с заданием Заказчика.

Котельная и Индивидуальный тепловой пункт (ИТП) дома.

o  На базе двухкотельной установки Buderus GE234 WS(Германия) мощностью 230 кВт;

o  Контуры теплоснабжения – 13 шт.: радиаторного отопления дома, бани, гаража и бассейна, теплого пола дома и бани, полотенцесушителей дома, теплоснабжения общеобменной вентиляции, теплоснабжения вентиляции бассейна и подогрева воды в бассейне, бойлеров горячего водоснабжения дома, гаража и бани;

o    Приготовление горячей воды при помощи бойлеров Buderus Logalux, объемом 500 литров – для дома, 300 литров – для бани и 160 литров – для гаража;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – Rosinox (Россия);

o  Распределительные гребенки с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – Buderus (Германия), Logamatic 4000-й серии;

o  Теплотрасса между домом и баней -  комплектный  предварительно теплоизолированный трубопровод типа Uponor Thermo.

Автоматизация (вариант «Комфортный+»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения;

o  Раздельное регулирование температуры по помещениям основного дома, перечисленных в Техническом задании. Покомнатное регулирование температуры отопления запроектировано при помощи пультов управления, размещаемых в помещениях  и исполнительных элементов (сервоприводов), устанавливаемых на соответствующих отводах коллекторных шкафов.

 Система отопления.

o  Отопление дома и бани на базе стальных панельных конвекторов Kermi FKV  с подключением снизу из стены, встроенных в пол конвекторов Mohlenhoff без вентиляторов и напольных трубчатых радиаторов Zehnder;

o  Отопление гаража на базе стальных панельных конвекторов Kermi FKO  с подключением сбоку из стены;

o  Схема радиаторного отопления двухтрубная, коллекторно-лучевая с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Магистральные и подводящие трубопроводы отопления дома – медь KME;

o  Магистральные и подводящие трубопроводы отопления бани  и гаража – металлопластик Valtec (Италия).

 Система теплых полов.

o  Схема теплых полов основного дома и бани – коллекторная. Коллекторы полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками. В гараже теплые полы проектом не предусмотрены;

o  Трубопроводы теплого пола - металлопластик Valtec (Италия);

o  Проектом предусмотрено раздельное регулирование температуры теплого пола по помещениям дома;

o  Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).

Система теплоснабжения вентиляции и бассейна

В соответствии с исходными данными Заказчика для теплоснабжения вентиляции и теплообменника бассейна запроектированы отдельные контуры ИТП со следующими показателями:

o   Контур теплоснабжения приточно-вытяжной вентиляции дома - 54 кВт;

o   Контур теплоснабжения вентиляции бассейна - 29 кВт;

o  Контур теплообменника бассейна  - 19 кВт.

 Система полотенцесушителей

o  Полотенцесушители в санузлах дома подключены к отдельному контуру ИТП;

o  Полотенцесушители в санузлах бани подключены к контуру рециркуляции ГВС;

o  Предусмотрена возможность индивидуальной ручной регулировки температуры каждого отдельного полотенцесушителя, вплоть до возможности его отключения.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – металлопластик Valtec (Италия);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

o  На всех точках подключения потребителей воды предусмотрена запорная арматура Valtec (Италия).

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов 1-го и 2-го этажей дома, а также бани и гаража;

o  Проектом предусмотрен отвод стоков цокольного этажа дома напорным способом при помощи локальных канализационных напорных станций Grundfos;

o  Трубопроводы канализации – полипропилен Политрон (Россия);

o  Стоки от санитарно-технических приборов цокольного этажа присоединены к выпуску канализации отдельной веткой.

Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации частного дома с баней  и гаражом (отдельные строения).



Проект отопления, водоснабжения и канализации. Тепломеханическая схема котельной

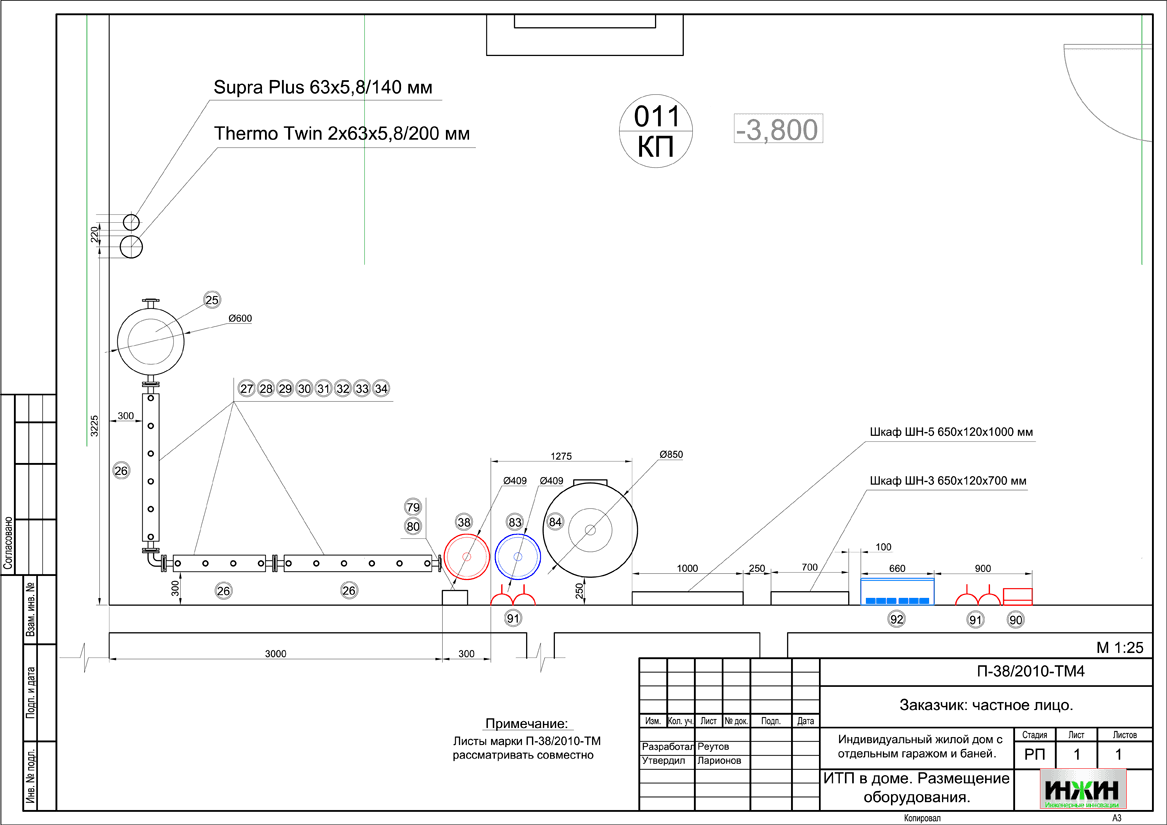

Проект отопления, водоснабжения и канализации загородного дома. Схема размещения оборудования котельной

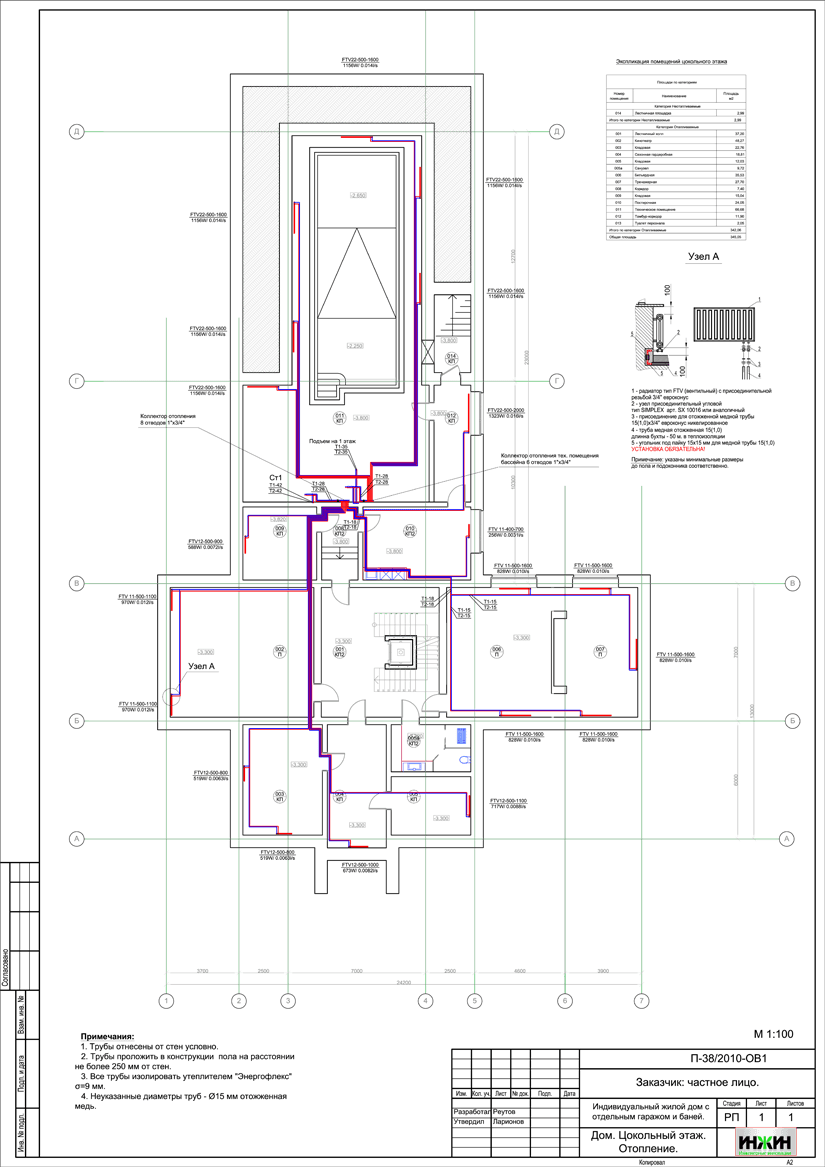

Проект отопления частного дома, разработанный компанией Инженерные Инновации

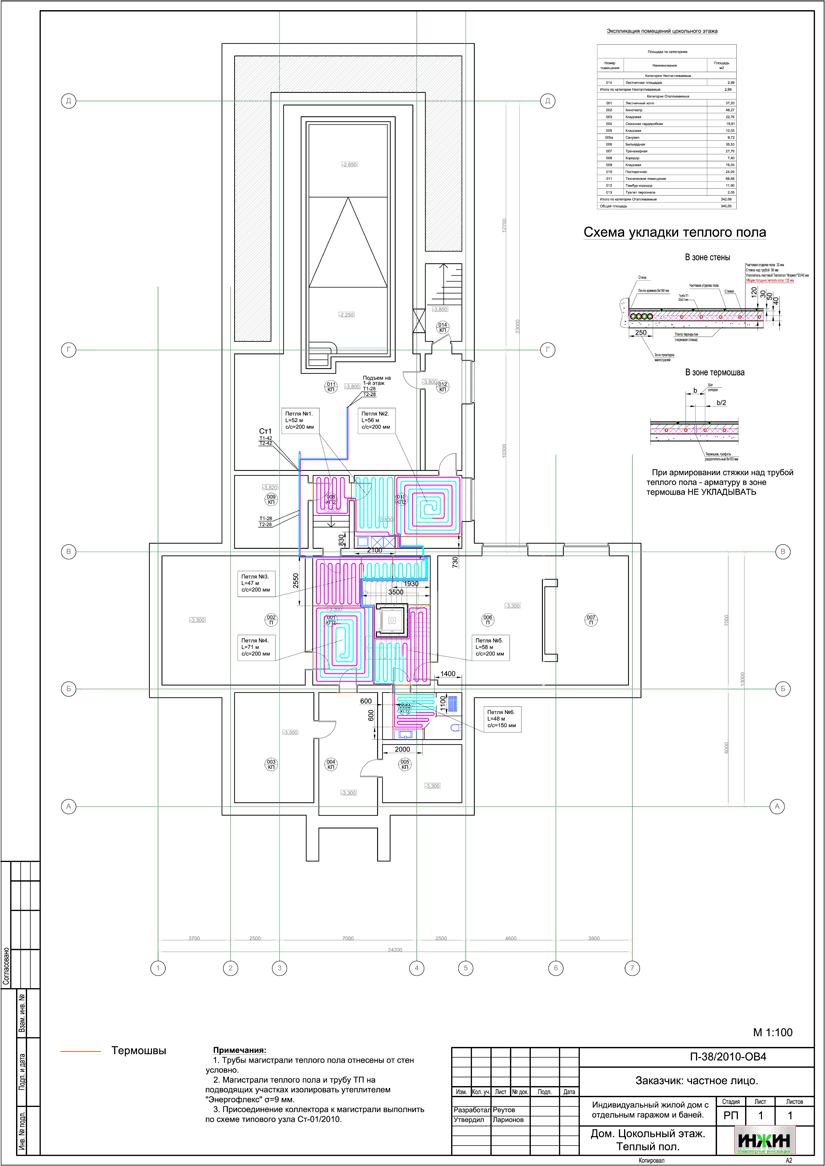

 Проект отопления, водоснабжения и канализации загородного дома Проект отопления, водоснабжения и канализации загородного дома Проект отопления, водоснабжения и канализации загородного дома Проект водяного теплого пола, разработанный компанией Инженерные Инновации Проект водяного теплого пола, разработанный компанией Инженерные Инновации

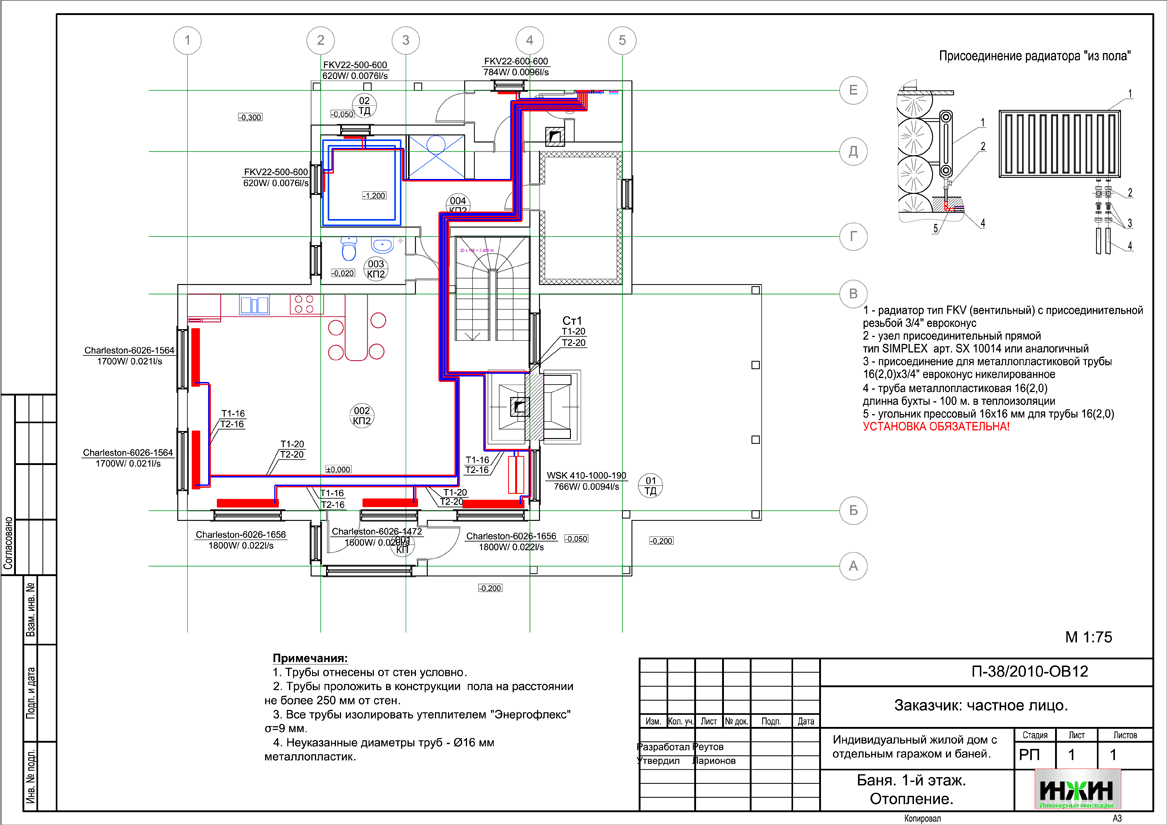

Проект отопления бани, разработанный компанией Инженерные Инновации

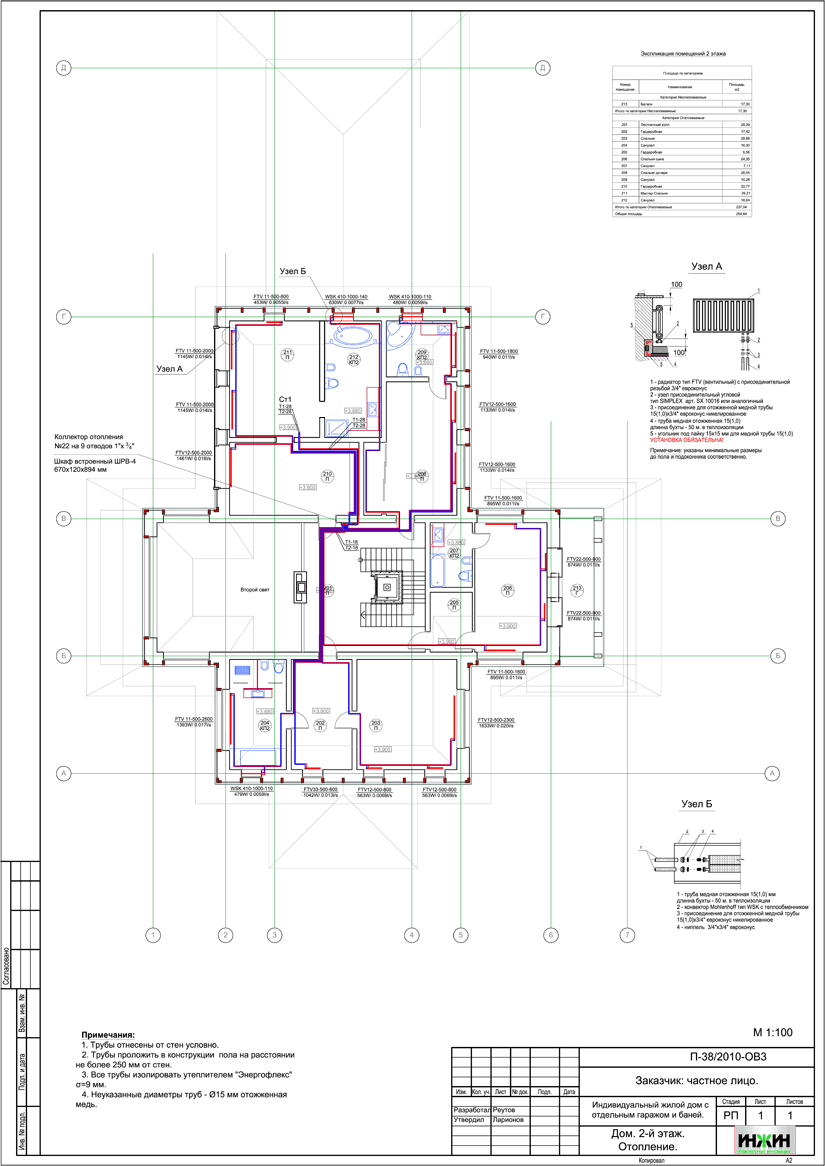

Проект отопления частного дома, разработанный компанией Инженерные Инновации
Проект отопления частного дома, разработанный компанией Инженерные Инновации
