Отопление дома в СНТ «Боровик», проект
Объект: двухэтажный частный дом из кирпича, площадью 120 м.кв., расположенный в СНТ «Боровик», Чеховского района Московской области
Цена проекта отопления: 19 332 руб. со скидкой 10%, проект котельной - бесплатно.
Проект котельной и отопления выполнен: 30.10.2023
Состав проекта котельной, отопления и теплого пола дома в СНТ «Боровик»:
1. Пояснительная записка проекта, общие данные по системе отопления дома 120 м.кв. в СНТ «Боровик».
2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении дома из кирпича.
3. Комплект поэтажных чертежей радиаторного отопления дома в СНТ «Боровик».
4. Типовые схемы системы отопления и водоснабжения дома 120 м.кв.
5. Теплотехнический расчет отопления дома из кирпича.
6. Спецификация материалов и оборудования по котельной и отоплению дома в СНТ «Боровик».
Объем проекта отопления дома в СНТ «Боровик»: 34 листа.
Описание проекта отопления, котельной, водоснабжения, канализации частного дома 120 м.кв. в СНТ «Боровик».

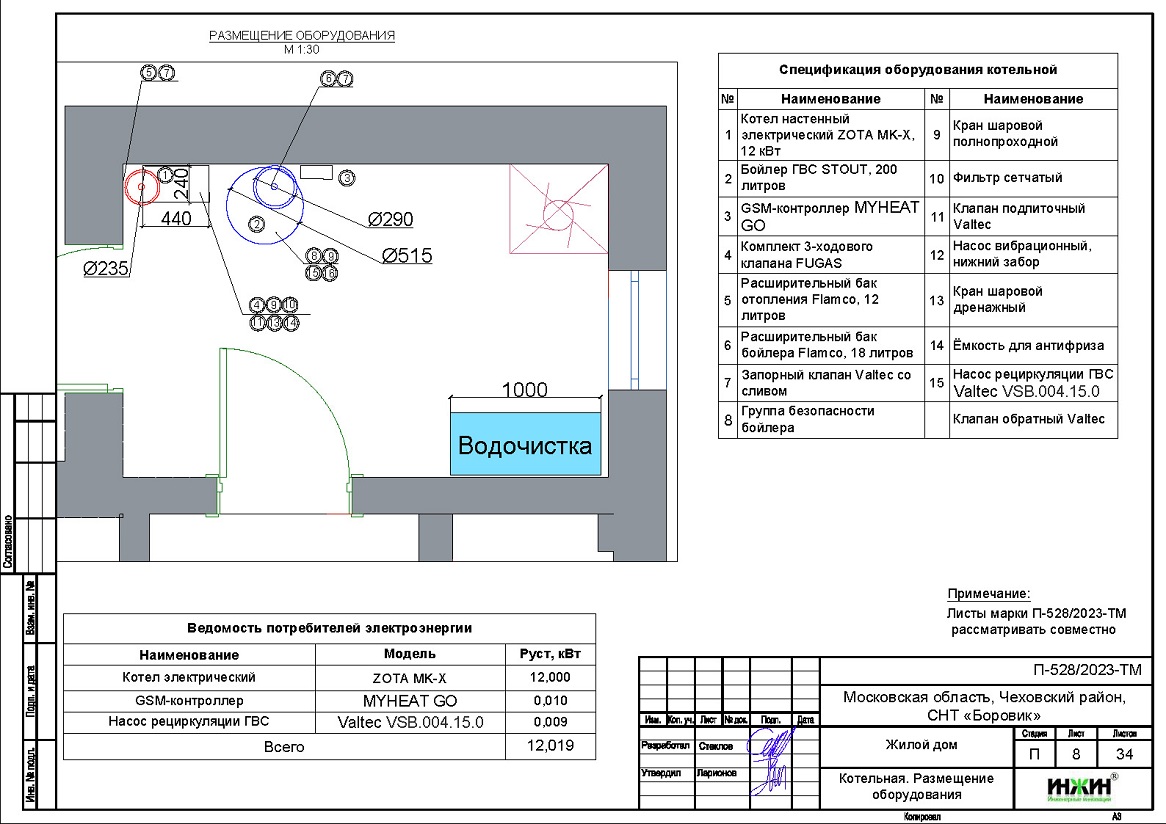

Котельная частного дома в СНТ «Боровик» (проект котельной бесплатно).
o Размещена в отдельном помещении дома 120 м.кв.;
o Теплогенератор электрический настенный котел ZOTA MK, мощностью 12 кВт;
o Контуры теплоснабжения котельной – радиаторное отопление дома и горячее водоснабжение, для которого предусмотрен накопительный бойлер STOUT, объемом 200 литров (подключение к колу);
o Расширительные баки отопления и бойлера Flamco, объемом 12 и 18 литров;
o Дымоудаление не предусмотрено;
o Распределительный коллектор в котельной не предусмотрен;
o Автоматика котельной – контроллер MYHEAT GO.

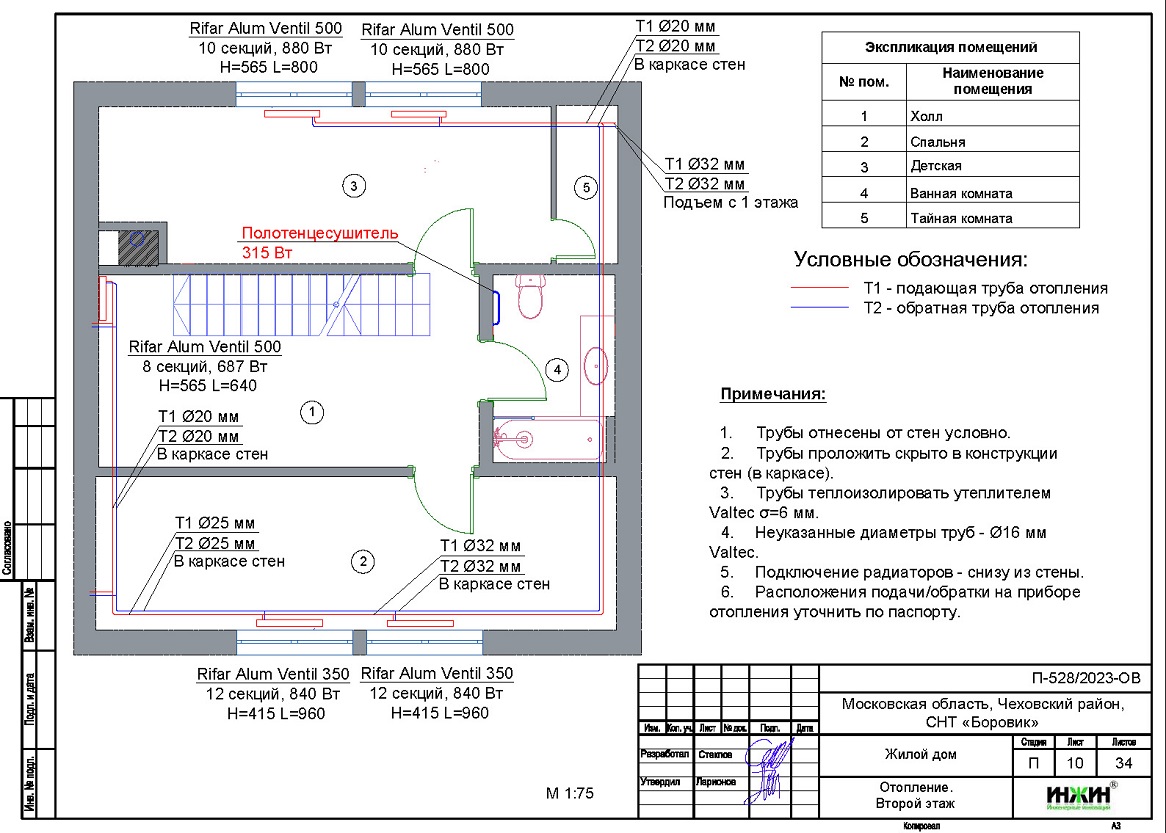

Отопление дома в СНТ «Боровик» (проект отопления дома).
o Выполнен теплотехнический расчет отопления дома из кирпича (утеплитель стен и кровли - минвата 200 и 250мм, соответственно) с учетом теплопотерь через ограждающие конструкции при наружной температуре -28°С для Московской области (по СП 131.13330.2012), расчетный расход тепла на отопление дома составил 9,21 кВт, удельные теплопотери 82,5 Вт/м.кв.;
o Подобраны приборы для отопления дома: алюминиевые секционные радиаторы RIFAR ALUM с нижним подключением;
o Схема радиаторного отопления дома двухтрубная, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
o Трубы отопления из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов отопления Valtec, толщиной 6мм;
o Теплоноситель в системе радиаторного отопления дома – незамерзающая жидкость Warme Eco Pro.
Водяной теплый пол в доме проектом не предусмотрен.
Внутренний водопровод дома в СНТ «Боровик»(проект водоснабжения).
o Схема внутреннего водоснабжения дома – тройниковая с рециркуляцией горячей воды через тройники и полотенцесушители, выполнен расчет 14-и точек водоснабжения;
o Трубопроводы системы водоснабжения – из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов Valtec, толщиной 6мм.

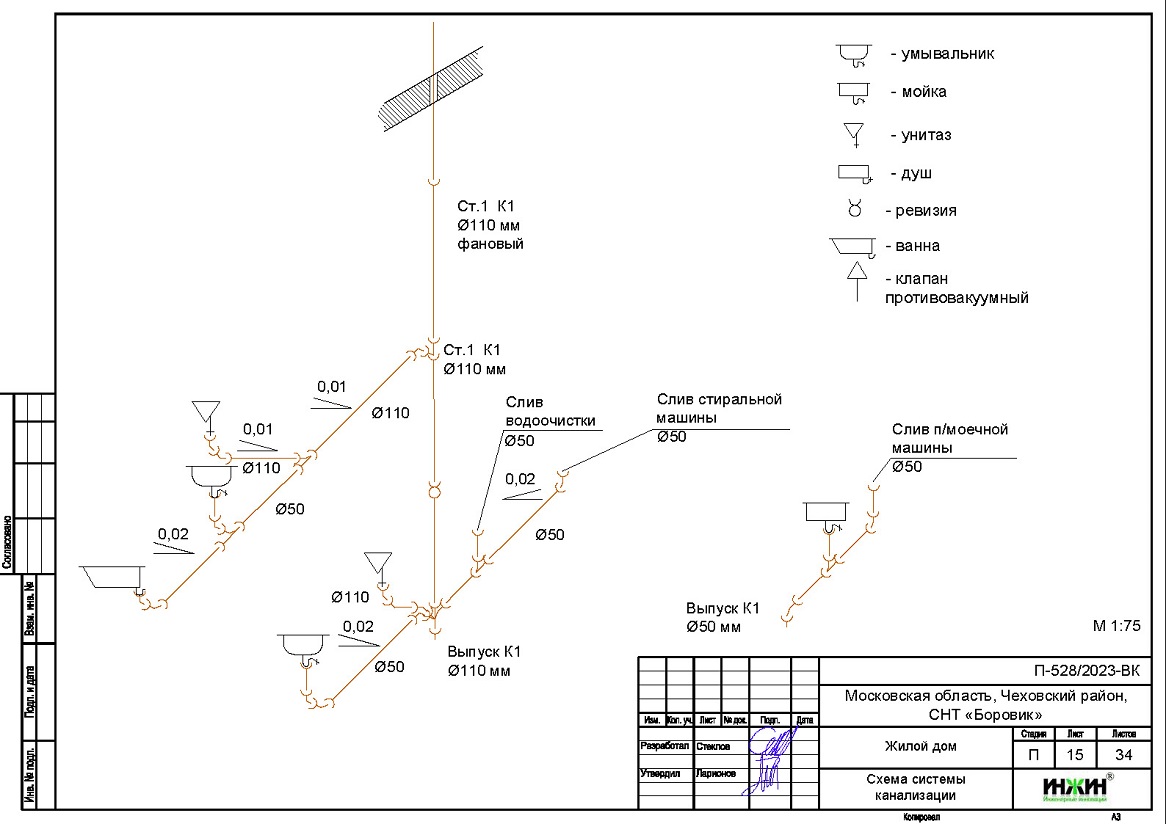

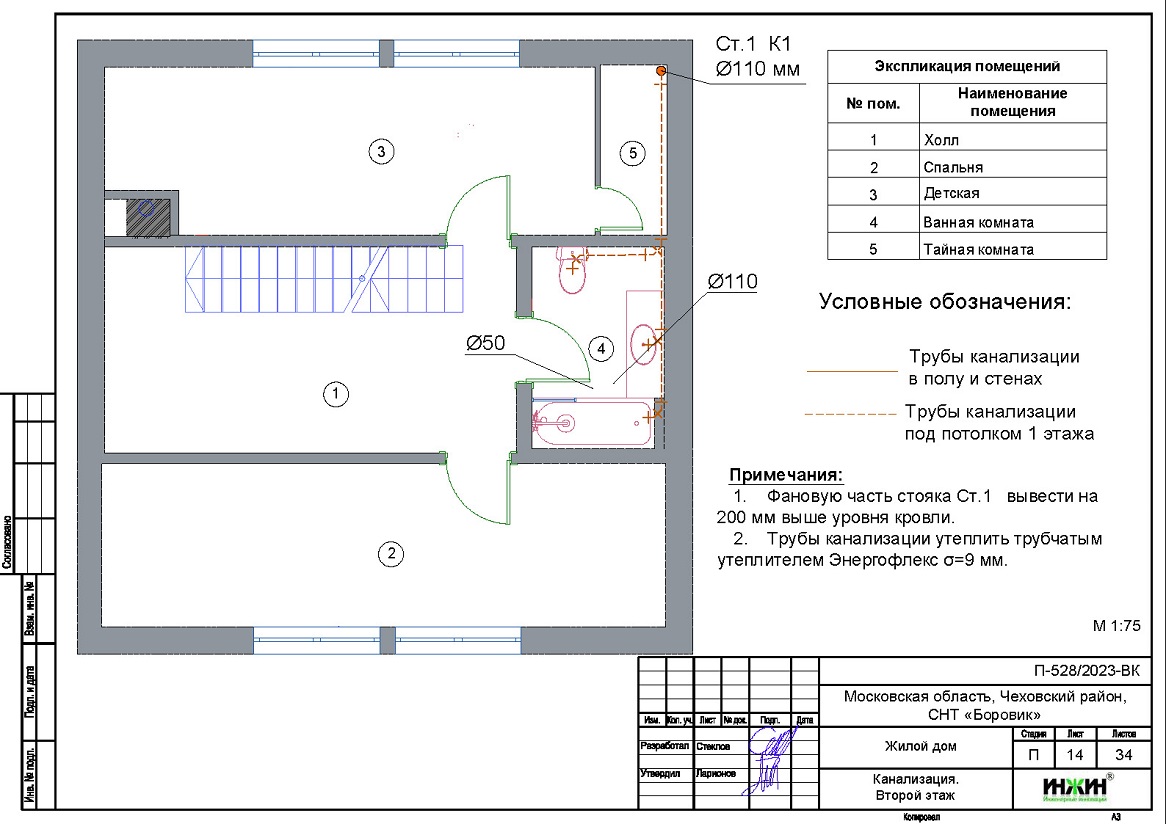

Внутренняя канализация (проект канализации) дома в СНТ «Боровик».
o Безнапорная, отвод стоков от санитарно-технических приборов предусмотрен в септик;
o Произведен расчет 9-и точек бытовой канализации;
o Канализационные трубы Синикон, раструбные, из полипропилена, утепленные трубчатым утеплителем Энергофлекс Супер, 9мм.
