Проект отопления дома 164 м.кв. в Тюмени
Объект: двухэтажный дом из газобетона, площадью 164 м.кв., расположенный в . Тюмень
Вариант отопления: «Комфортный +»
Цена проекта отопления, канализации и водоснабжения: 23 846 руб. со скидкой 10%, проект котельной - бесплатно.
Проект котельной, отопления, водоснабжения и канализации выполнен: 01.12.2023
Состав проекта котельной, отопления, канализации и водоснабжения дома в Тюмени:
1. Пояснительная записка проекта, общие данные по системам отопления, канализации и водоснабжения дома 164 м.кв. в Тюмени.
2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении дома из газобетона.

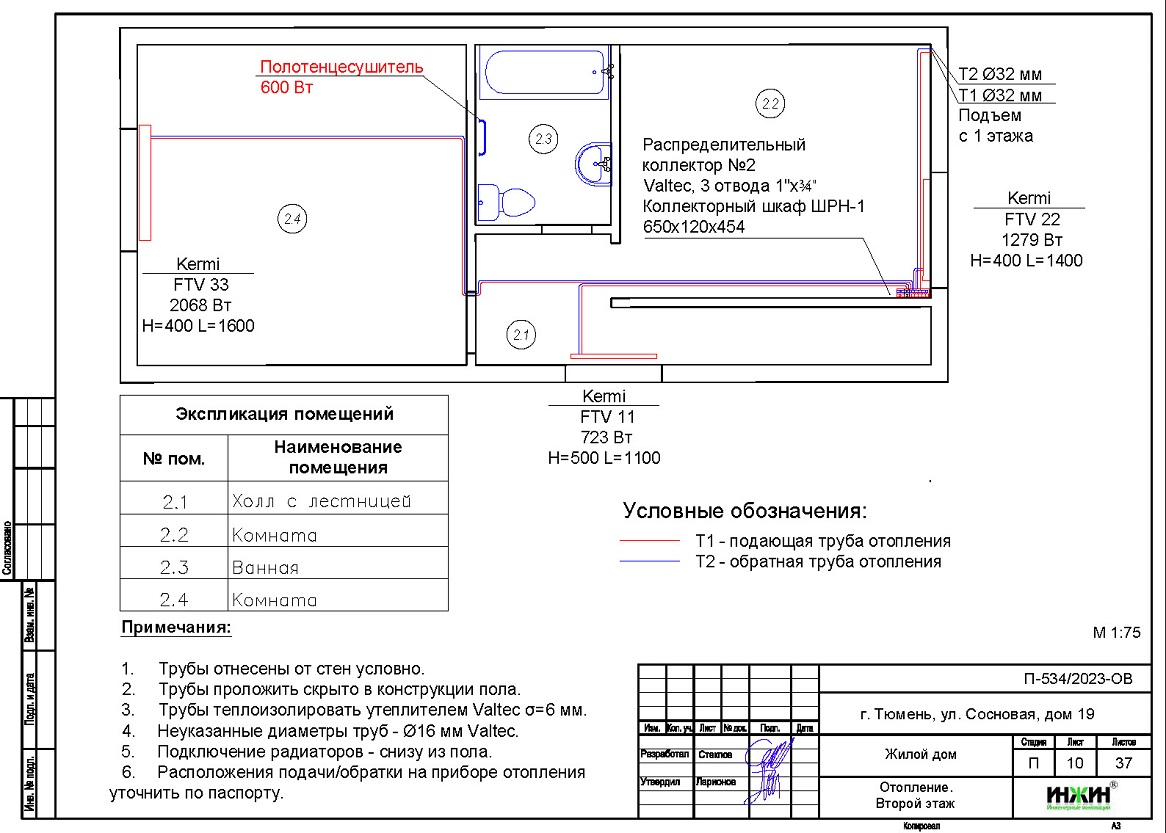

3. Комплект поэтажных чертежей радиаторного отопления дома в Тюмени.
4. Комплект чертежей теплого пола на площади 75 м.кв.
5. Комплект чертежей водоснабжения и канализации частного дома из полистиролбетона в Тюмени.
7. Теплотехнический расчет отопления дома из газобетона.
8. Спецификация материалов и оборудования по котельной, отоплению, канализации и водоснабжению дома в Тюмени.
Объем проекта отопления, канализации и водоснабжения дома в Тюмени: 37 листов.
Описание проекта отопления, котельной, канализации и водоснабжения частного дома 164 м.кв. в Тюмени.
Котельная частного дома в Тюмени (проект котельной бесплатно).
o Размещена в отдельном помещении дома 164 м.кв.;
o Теплогенераторы - основной настенный газовый котел BAXI ECO Life, мощностью 31 кВт, резервный - электрический котел ZOTA MK, мощностью 12 кВт;
o Контуры теплоснабжения котельной – радиаторное отопление дома, теплый пол, теплоснабжение гаража и горячее водоснабжение, для которого предусмотрен накопительный бойлер STOUT, объемом 200 литров;
o Расширительные баки отопления и бойлера Flamco, объемом 25 и 18 литров;
o Дымоудаление принудительное, дымоход коаксиальный, в исполнении "через стену";
o Распределительный коллектор - STOUT с насосными группами;
o Автоматика котельной – контроллер ZONT Climatic 1.3 со встроенным GSM-модулем.
Отопление дома в с. Софьино (проект отопления дома).
o Выполнен теплотехнический расчет отопления дома из газобетона (утеплитель стен и кровли - минвата 100 и 250мм, соответственно) с учетом теплопотерь через ограждающие конструкции при наружной температуре -38°С для Тюмени (по СП 131.13330.2012), расчетный расход тепла на отопление дома составил 21,97 кВт, удельные теплопотери 138,30 Вт/м.кв.;
o Подобраны приборы для отопления дома: секционные радиаторы Kermi с нижним подключением, в вентильном исполнении;
o Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
o Трубы отопления из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов отопления Valtec, толщиной 6мм;
o Теплоноситель в системе радиаторного отопления дома – подготовленная вода, предусмотрены средства защиты от образования накипи.
Водяной теплый пол дома в Тюмени (проект теплого пола).
o Водяной теплый пол в доме предусмотрен на площади 75 м.кв., коллектор теплого пола Valtec на 6 отводов;
o Предусмотрен насосно-смесительный узел для теплоснабжения водяного теплого пола дома - в составе насосной группы;
o Трубопроводы теплого пола – сшитый полиэтилен Valtec;
o Регулирование температуры теплого пола - общее, регулятором на смесительной группе и локальное - помещениям при помощи комнатных Wi-Fi термостатов Valtec.
Внутренний водопровод дома в Тюмени (проект водоснабжения).
o Схема внутреннего водоснабжения дома – коллекторно-лучевая с рециркуляцией горячей воды через водяные полотенцесушители, выполнен расчет 19-ти точек водоснабжения и полотенцесушителей;
o Трубопроводы системы водоснабжения – из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов Valtec, толщиной 6мм.
