Монтаж отопления деревянного дома 317 м.кв. с бассейном
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Объект: жилой дом с бассейном, общей площадью 317 кв.м., расположенный в Щелковском районе, Московской области, КП "Лосиноостровские Усадьбы"
Монтаж отопления, водоснабжения и канализации: вариант "Комфортный".
Стоимость системы отопления, водоснабжения и канализации: 862 166 руб., с учетом предоставленной скидки 10%. Оборудование котельной, трубопроводы и радиаторы отопления – поставка Заказчика.
Продолжительность работ: 65 дней
Сдача в эксплуатацию: 2015 год
Монтаж выполнен по проекту нашей компании.
Характеристика выполненных работ по монтажу систем отопления, водоснабжения и канализации.

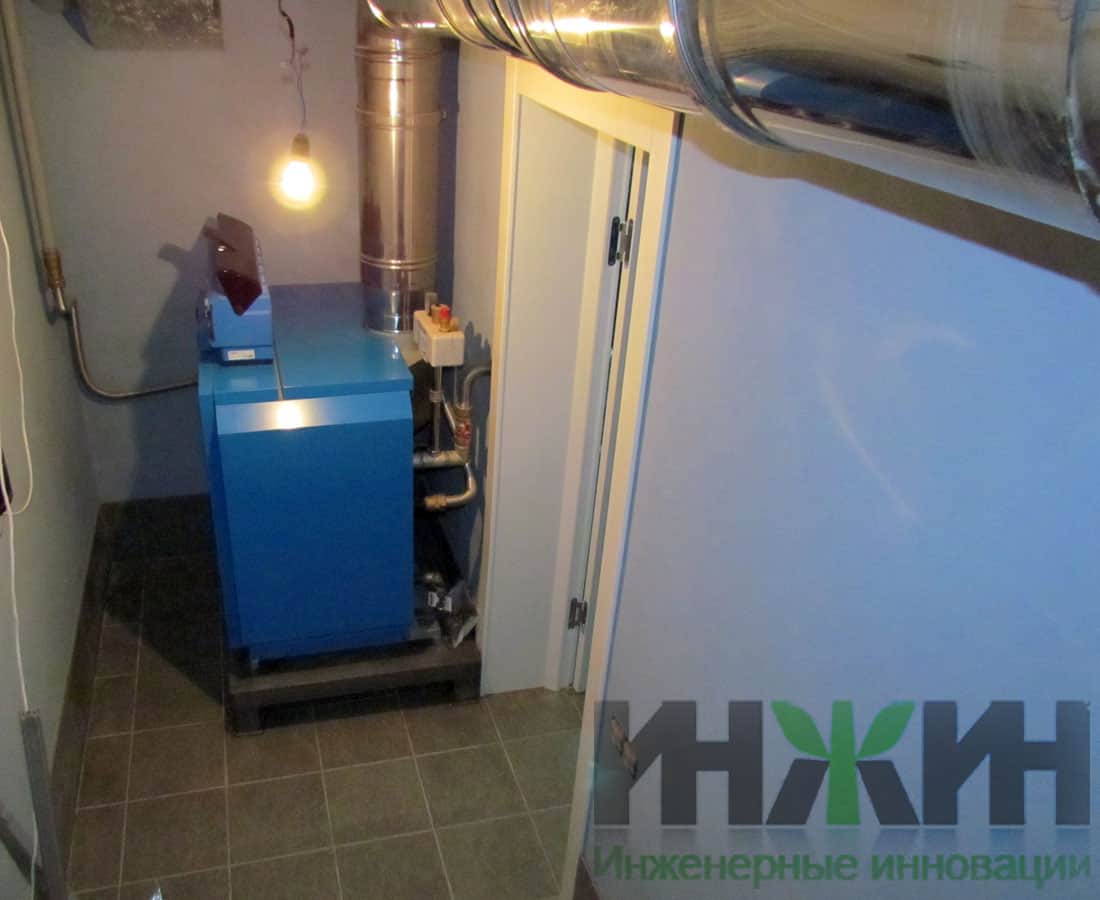

Котельная (монтаж котельной).
Размещена в доме и смонтирована в составе:

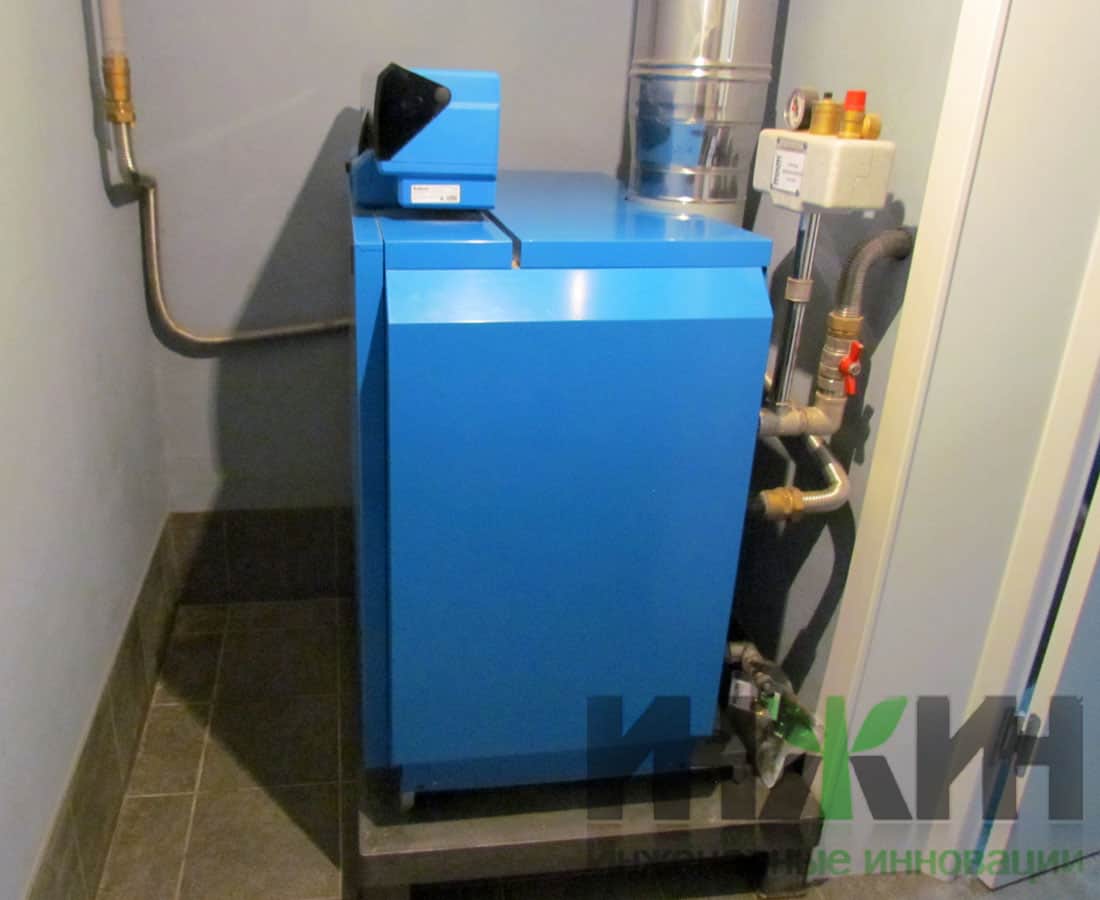

- Котел напольный Buderus Logano G334WS мощностью 94 кВт с чугунным теплообменником и атмосферной газовой горелкой;
- Шесть контуров котельной – отопление дома, отопление бассейна, теплоснабжение теплообменника бассейна, теплоснабжение вентиляции бассейна, водяной теплый пол и горячее водоснабжение дома;

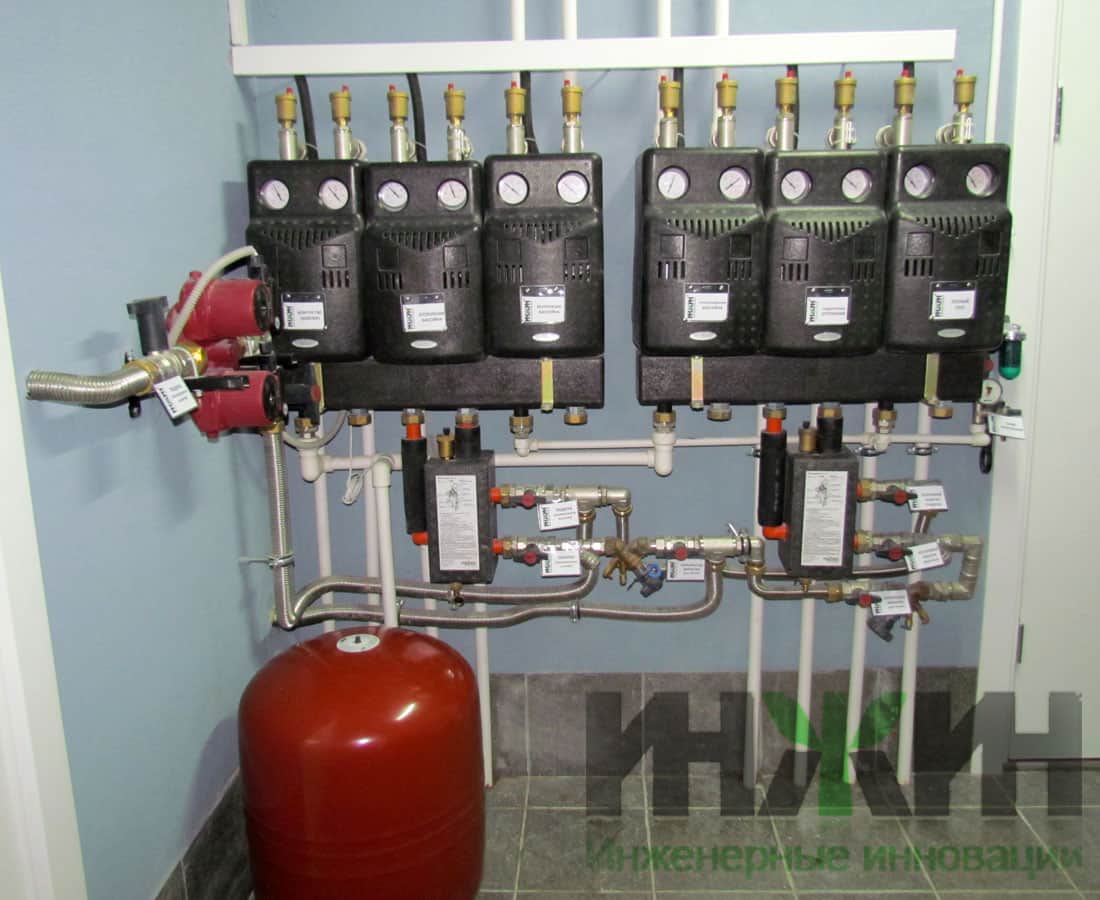

- Распределительный коллектор котельной с насосно-смесительными узлами Meibes;
- Для приготовления горячей воды установлен бойлер Reflex, объемом 300 литров;
- Расширительные баки отопления и горячего водоснабжения Reflex;
- Насосы циркуляционные Grundfos;
- Трубы дымоходные внутри котельной - Rosinox (Россия) двухслойные, из нержавеющей стали;

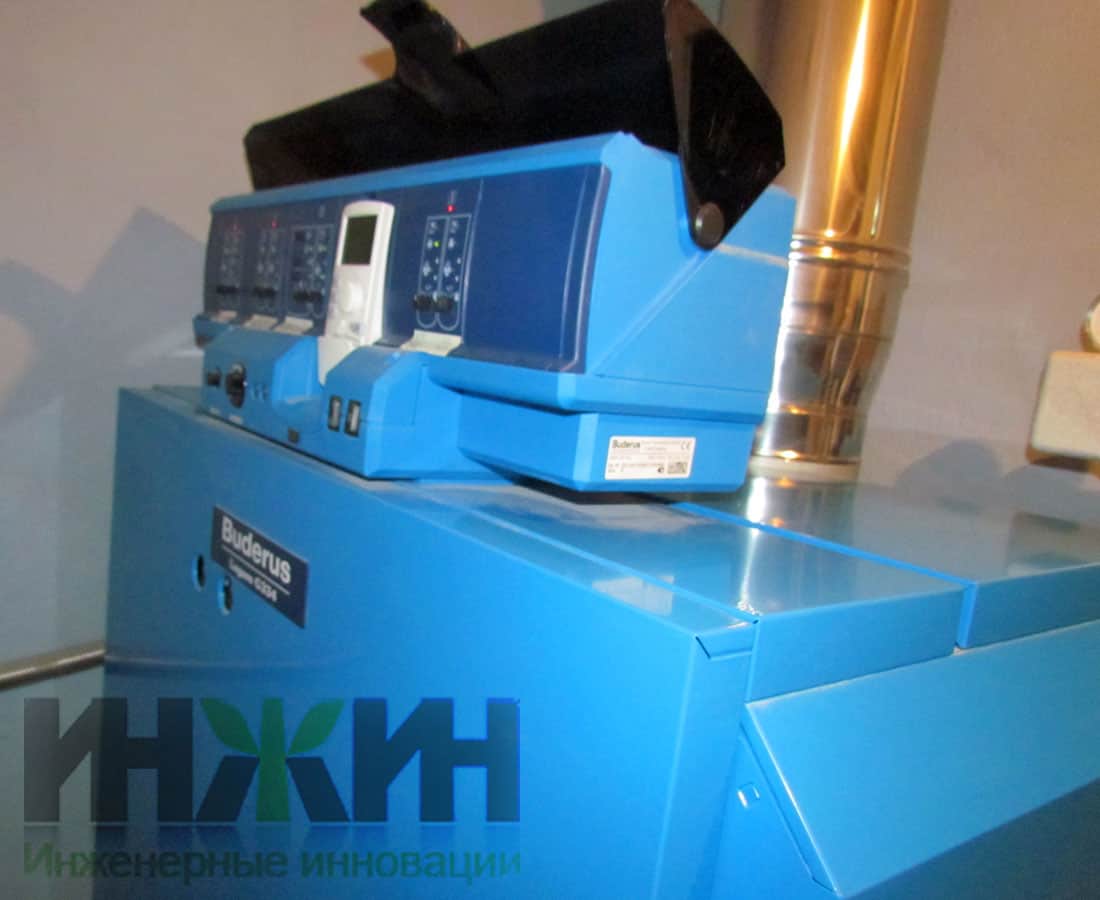

- Автоматика котельной: основной блок Buderus Logamatic 4321, два блока дистанционного управления BFU и два функциональных модуля FM442.
Система радиаторного отопления (монтаж отопления).

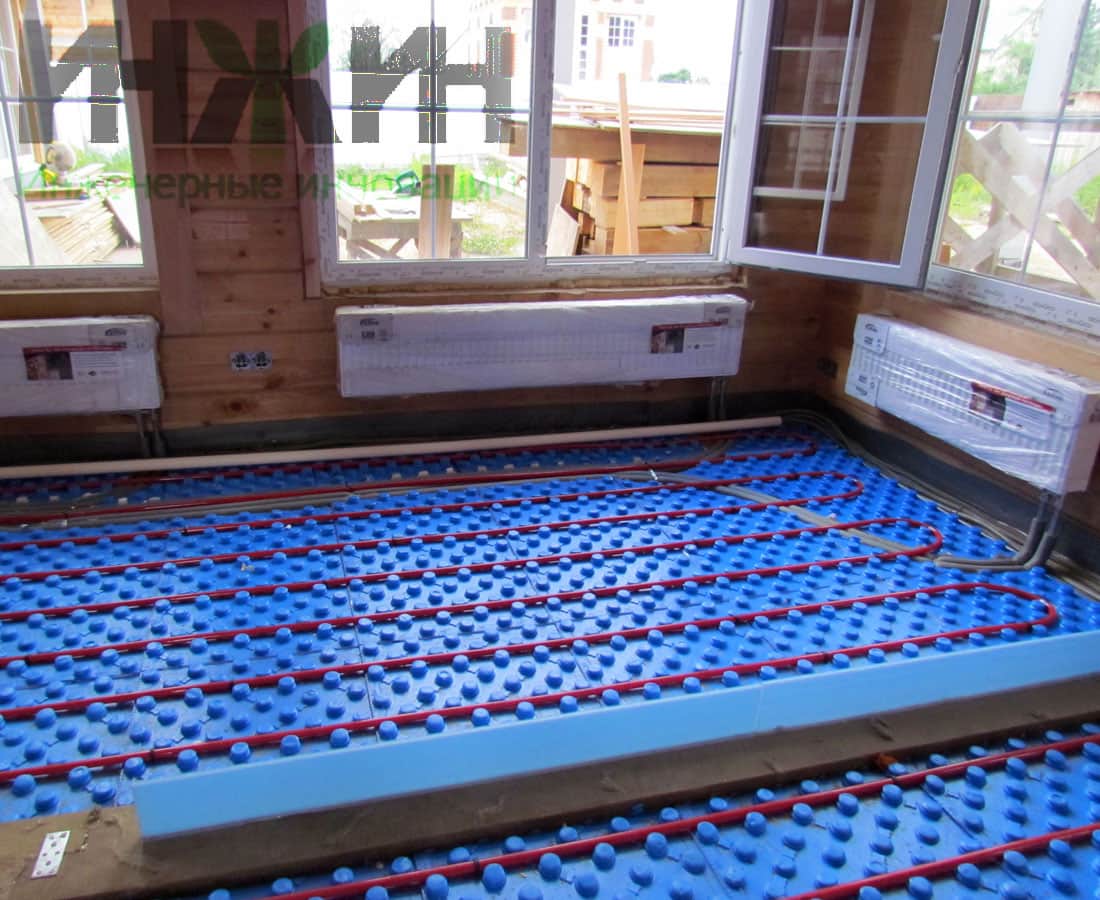

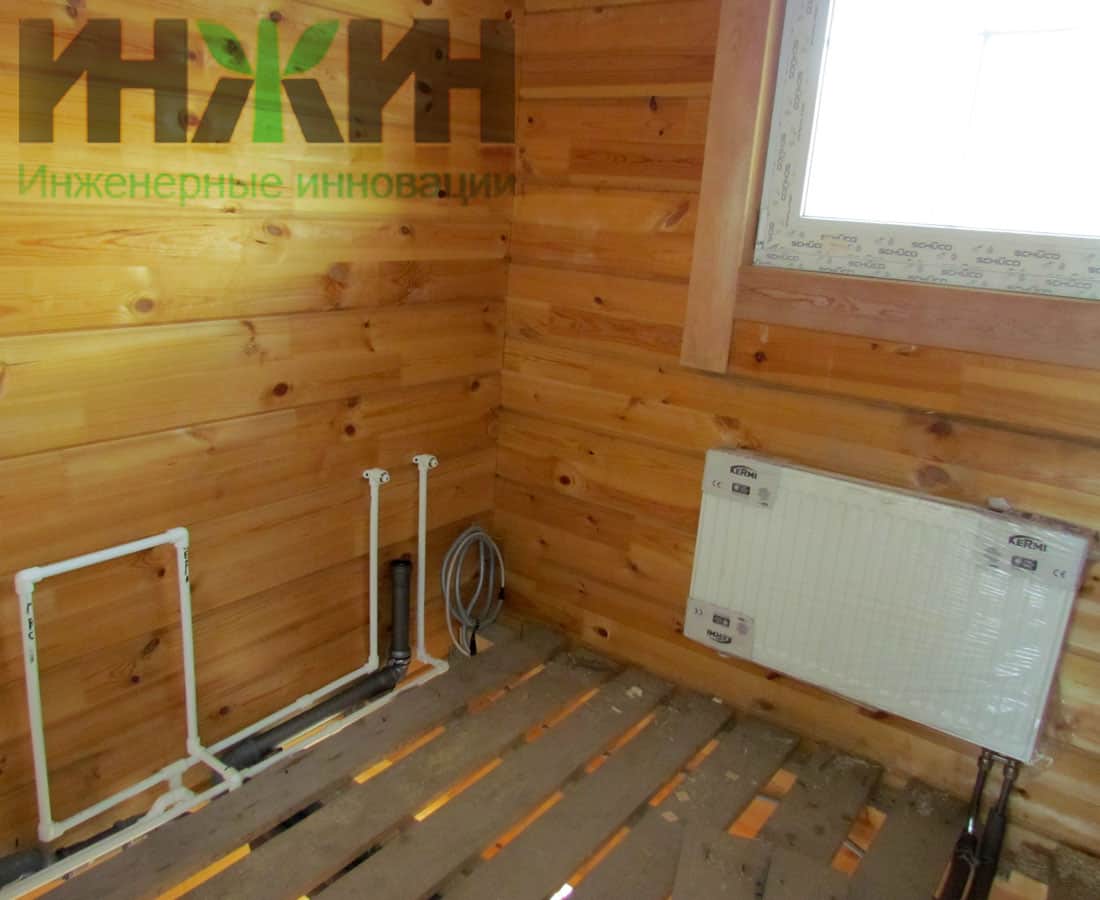

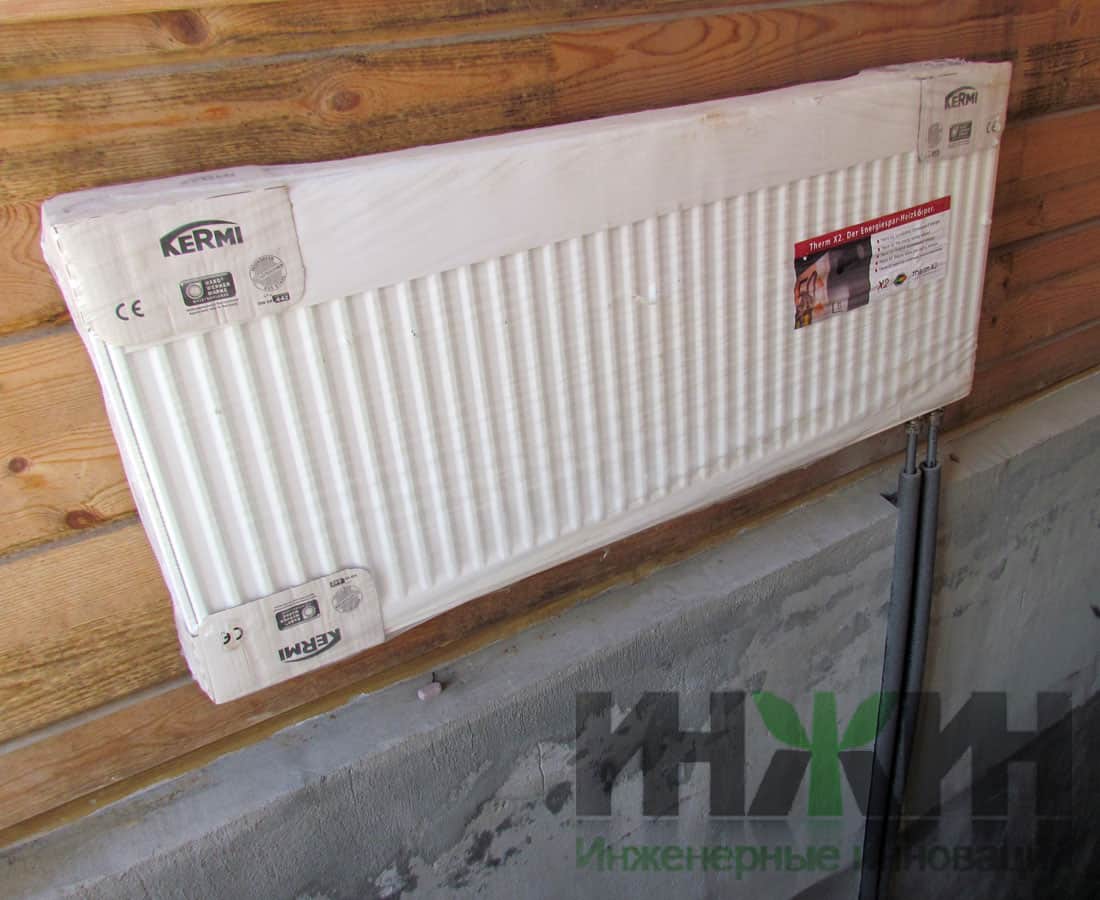

- Установлено 16 стальных панельных радиаторов Kermi с нижним подключением, 1 стальной декоративный радиатор Kermi CREDO DUO и 5 встроенных в пол конвекторов Eva;

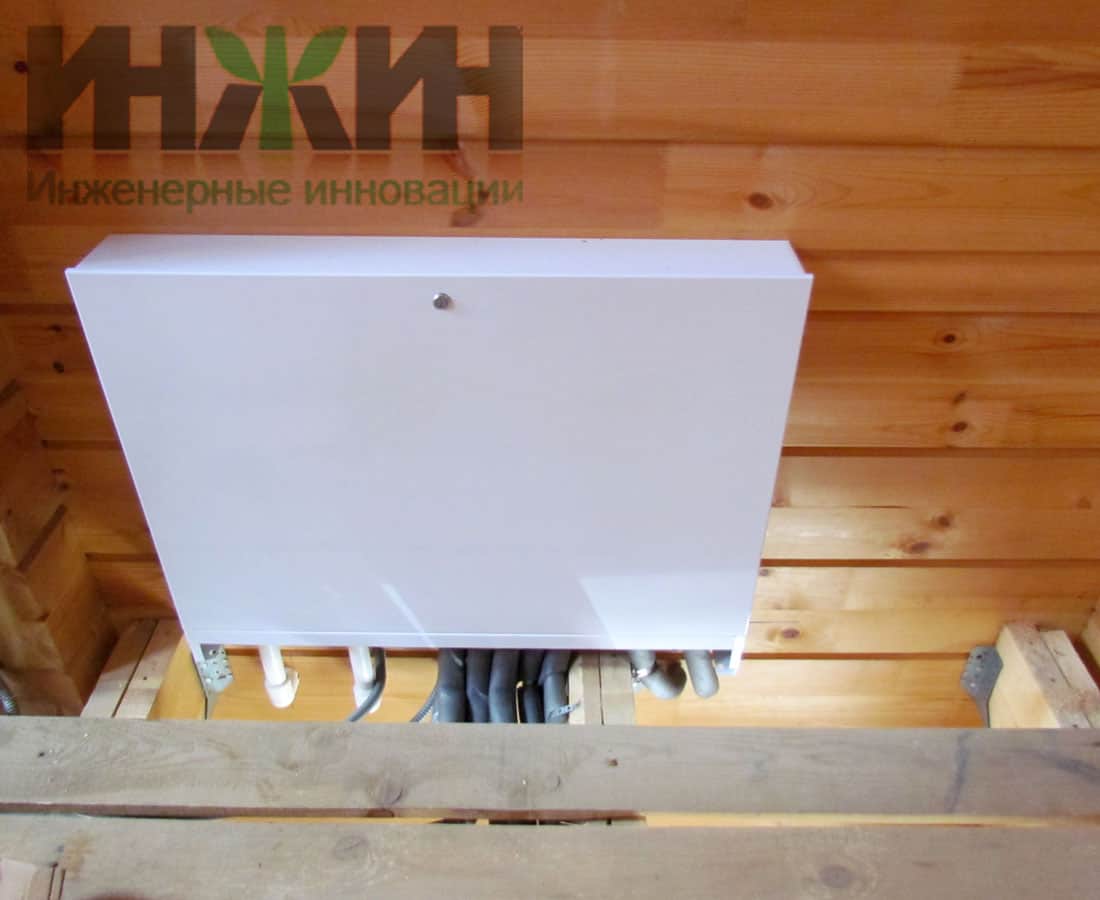

- Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя. Смонтировано 4 распределительных коллектора Rehau HKV;
- Монтаж трубопроводов отопления и выполнен скрытым способом, в стяжке пола;
- Подводящие трубопроводы отопления - сшитый полиэтилен Rehau, выполнена укладка 570 погонных метров трубопроводов, магистральные трубопроводы – армированный полипропилен Valtec (76 м.пог.);

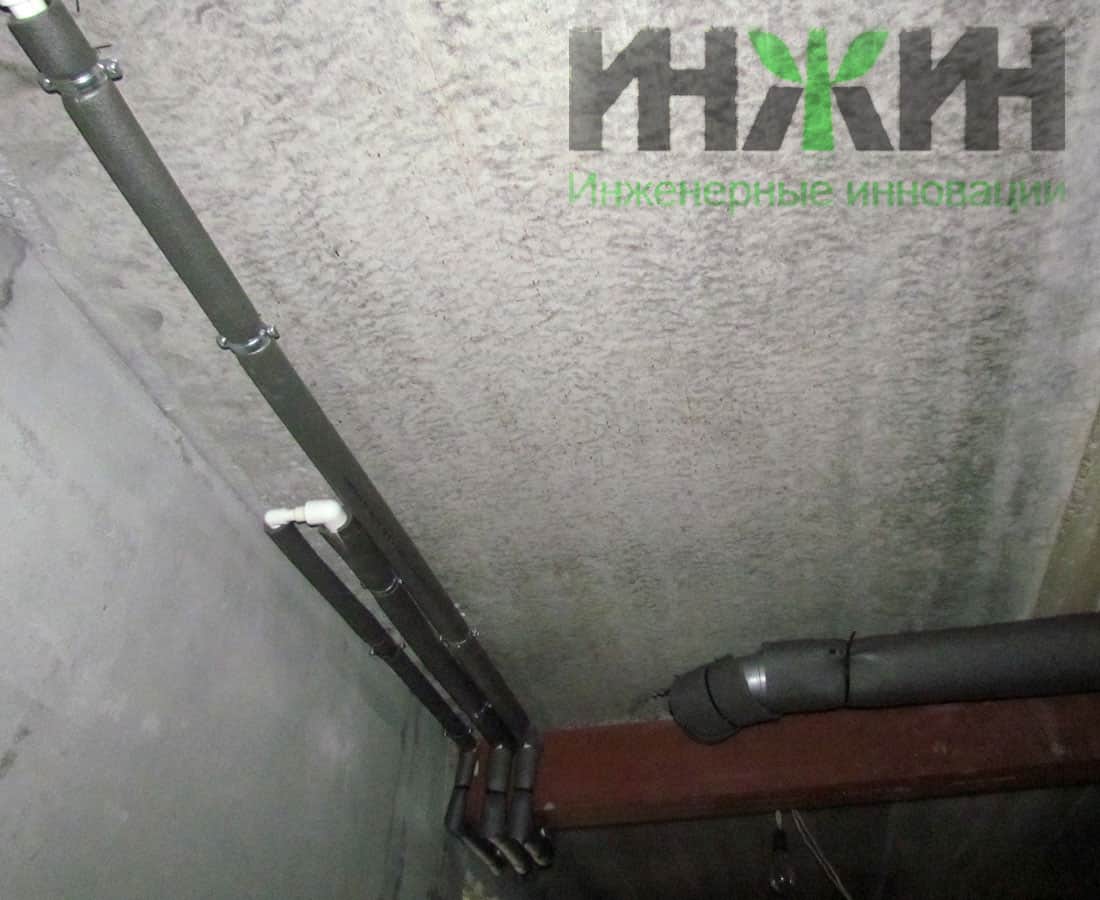

- Все трубопроводы утеплены трубным утеплителем Энергофлекс, толщиной 9мм.

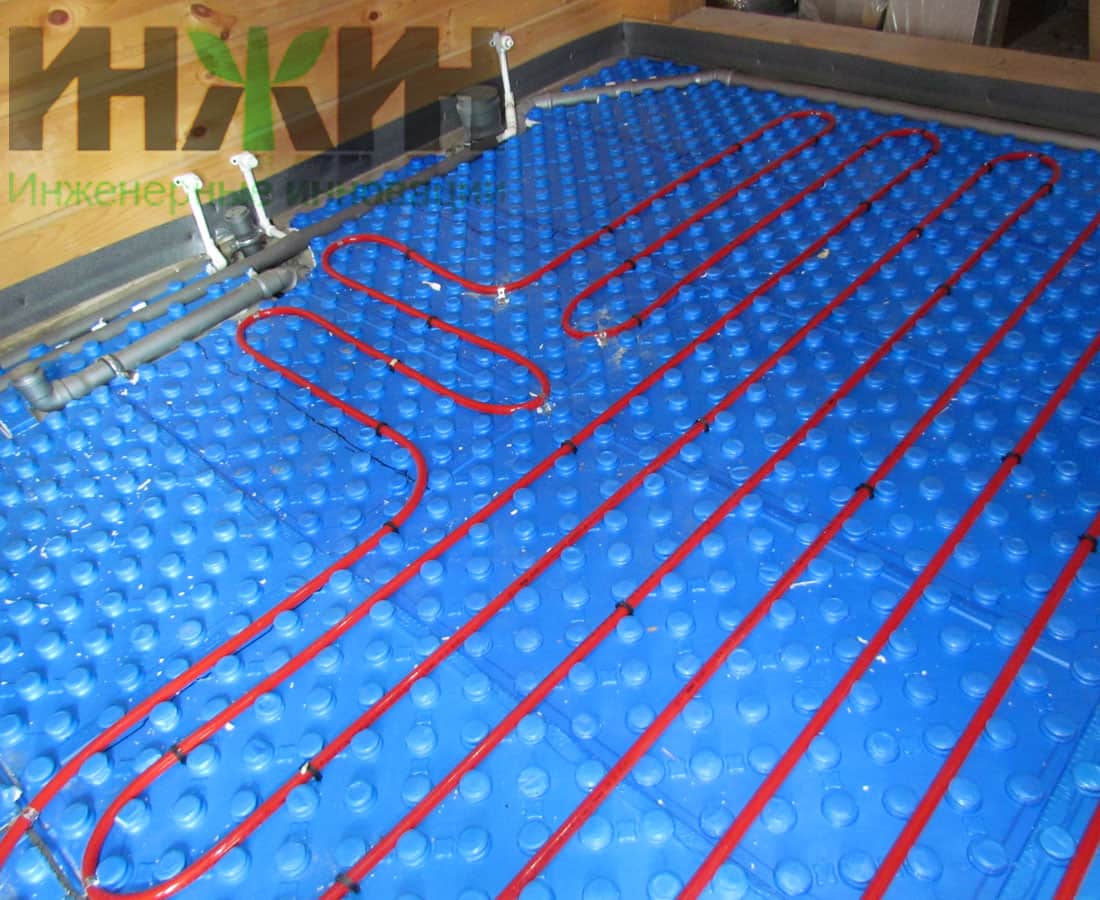

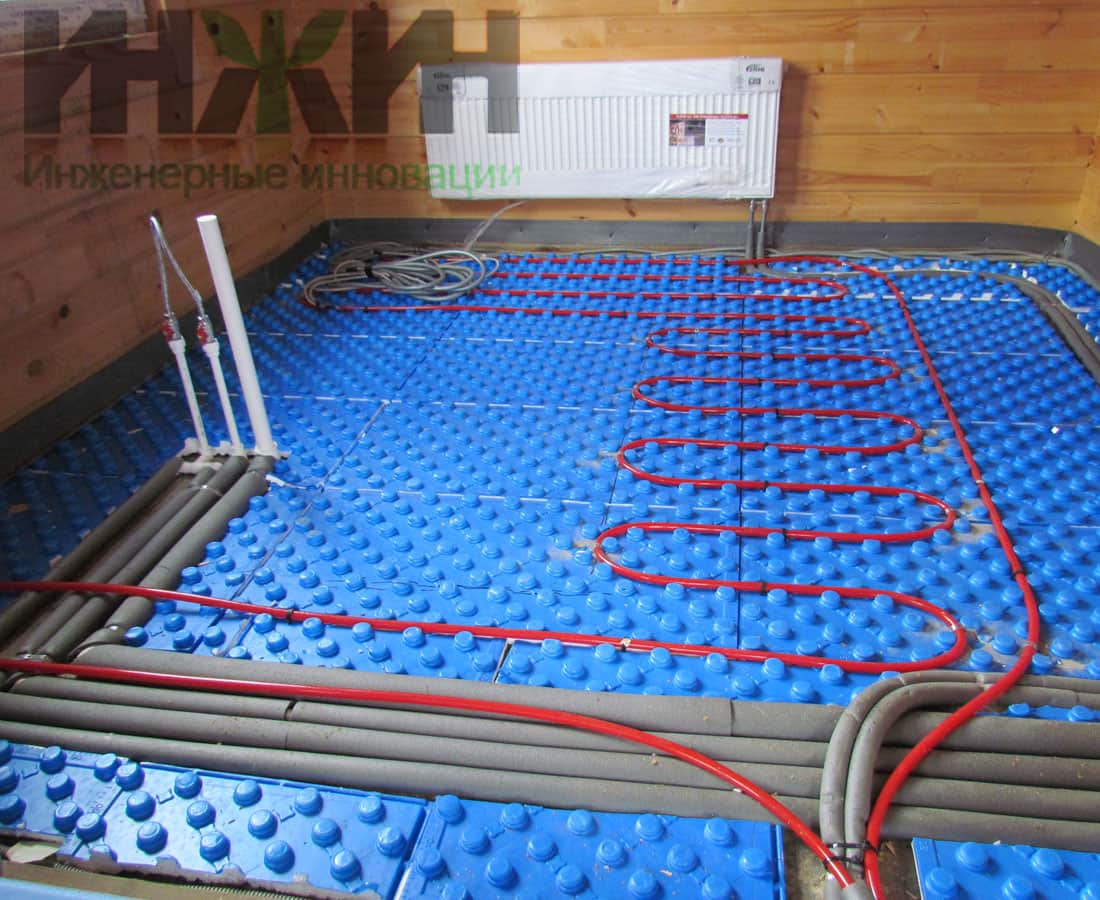

Система теплых полов (монтаж теплого пола).
- Водяной теплый пол смонтирован на площади 132 м.кв.;
- Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S., произведена укладка 960 м. трубы;
- установлено 2 распределительных коллектора с расходомерами Rehau HKV на 4 и 7 отводов;
- Основа теплого пола – ламинированный пенополистирол "Формат" FT40/20L.
Управление теплым полом – общее, контуром котельной.
Внутренний водопровод.
- Схема внутреннего водоснабжения – тройниковая тупиковая;
- Смонтировано 15 точек водоснабжения и полотенцесушителей;
- Трубопроводы системы водоснабжения – армированный полипропилен Valtec PP-ALUX;
- В системе горячего водоснабжения выполнена рециркуляция горячей воды.

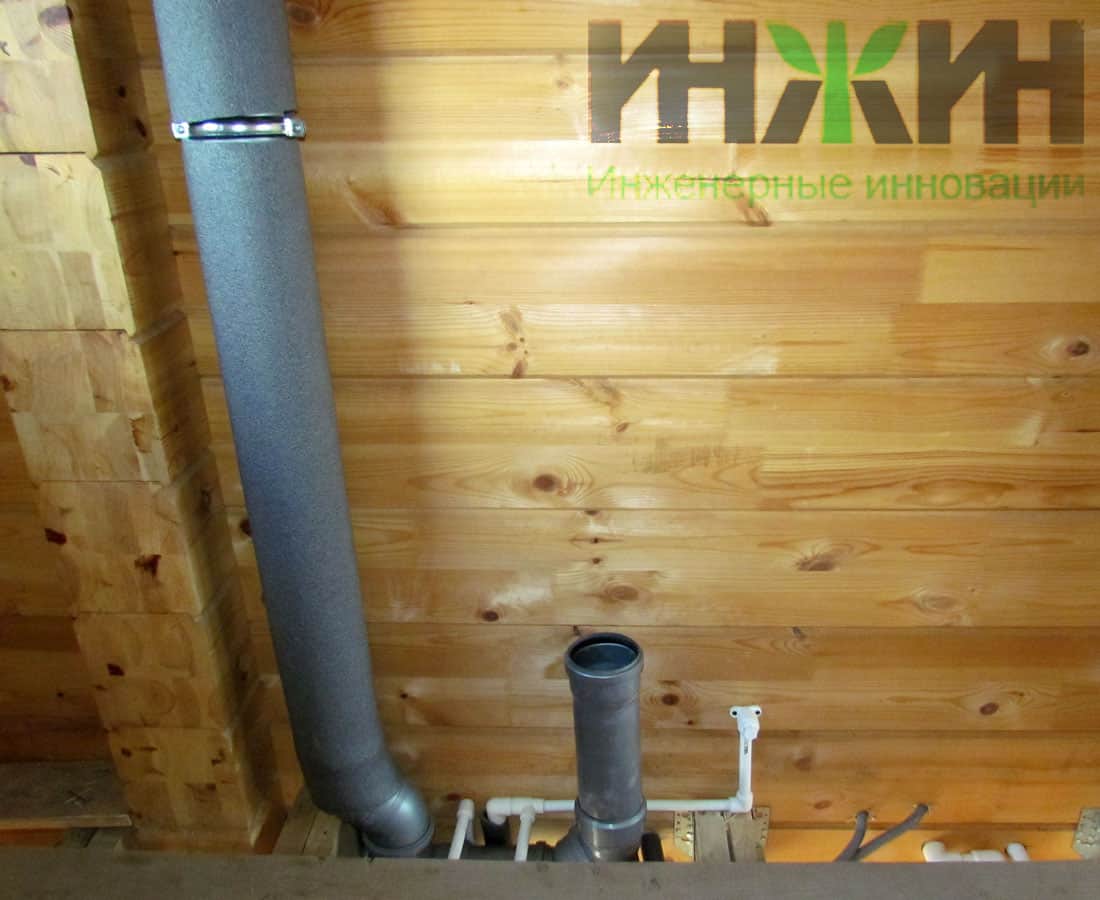

Внутренняя канализация.
- Предусмотрен основной безнапорный отвод стоков от санитарно-технических приборов;
- В цокольном этаже смонтирована канализационно-насосная станция Grundfos Sololift2 С-3;
- Выполнен монтаж 14-и точек подключения канализации;
- Трубопроводы канализации – полипропилен Синикон.
