Выполненные проекты

Объект: частный деревянный дом площадью 224 кв.м. в КП "Зеленый Бор" Пушкинского района Московской области
Вариант отопления: «Комфортный»
Стоимость проекта отопления: 36 800 руб. (проект котельнойбесплатно)
Проект отопления, водоснабжения и канализации дома выполнен: 15.01.2015

Состав проекта котельной, отопления, водоснабжения и канализации дома:

     1. Пояснительная записка. Общие данные по отоплению, водопроводу и канализации деревянного дома в КП "Зеленый Бор"..
     2. Теплотехнический расчет отопления дома в КП "Зеленый Бор".
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления дома.
     5. Комплект чертежей водяного теплого пола.
     6. Комплект чертежей внутреннего водопровода и канализации.
     7. Схема системы канализации (аксонометрия).

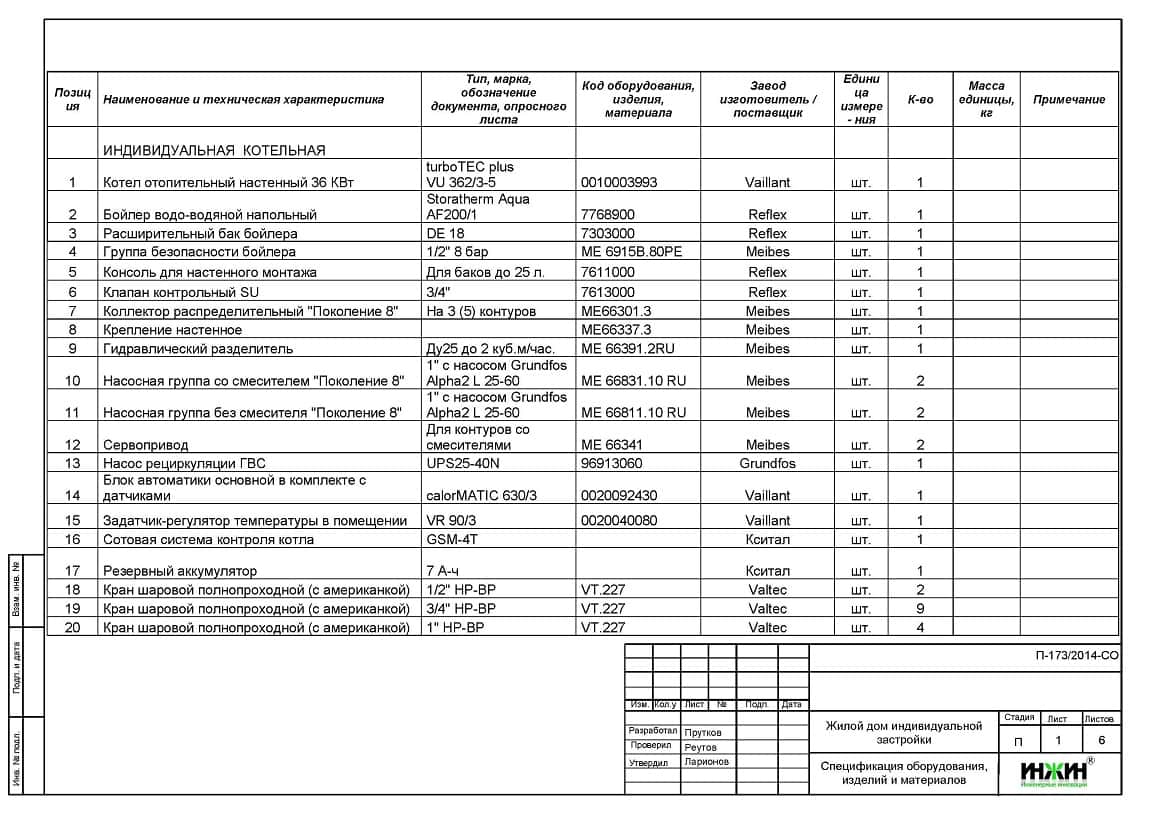

     8. Спецификация материалов и оборудования.
Объем проекта: 42 листа.
Основные проектные решения, в соответствие с заданием Заказчика.

Проект ОВК дома  Проект отопления частного дома  Проект теплого пола дома

Котельная деревянного дома (проект котельной бесплатно) в КП "Зеленый Бор".
     o На базе настенного газового котла Vaillant turboTEC мощностью 36 кВт с закрытой камерой сгорания, размещена в отдельном помещении 1 этажа;
     o Контуры котельной – отопление дома, водяной теплый пол и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Vaillant VIH R 200/5.1, объемом 200 литров;
     o Расширительные баки отопления и водоснабжения Reflex;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные коаксиальные - комплект для горизонтального прохода «через стену» Vaillant, 60/100 мм;
     o Распределительная гребенка с насосно-смесительными узлами Meibes;
     o Автоматика котельной – выносной блок Vaillant calorMATIC 630/3.
Автоматизация (вариант «Комфортный»)
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое регулирование отопления по температуре в доме (выносной пульт);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Проект водопровода  Отопление деревянного дома, проект  Проект отопления деревянного дома, спецификация

Отопление частного деревянного дома в КП "Зеленый Бор".

     o Отопление дома радиаторное, использованы стальные трубчатые радиаторы «Гармония» (КЗТО) с нижней подводкой и встроенные в пол конвекторы «Бриз» (КЗТО) с естественной конвекцией;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – сшитый полиэтилен Rehau.
Водяной теплый пол (монтаж теплого пола).
     Водяной теплый пол в доме спроектирован на площади 86 м.кв.
     Теплоснабжение теплого пола запроектировано отдельным контуром котельной. Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S.
     Основание теплого пола – сетка металлическая "Карта".
     Регулирование температуры теплого пола – общее, контуром котельной.
Внутренний водопровод.
     o Схема внутреннего водоснабжения – тройниковая, с рециркуляцией горячей воды;
     o Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau;
     o Коллекторы водоснабжения Valtec.
Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – раструбные трубы из полипропилена Синикон.

Монтаж трубопроводов и радиаторов отопления Гармония (КЗТО)    По этому проекту выполнен монтаж котельной, отопления, канализации и водоснабжения частного деревянного дома в КП "Зеленый Бор".
