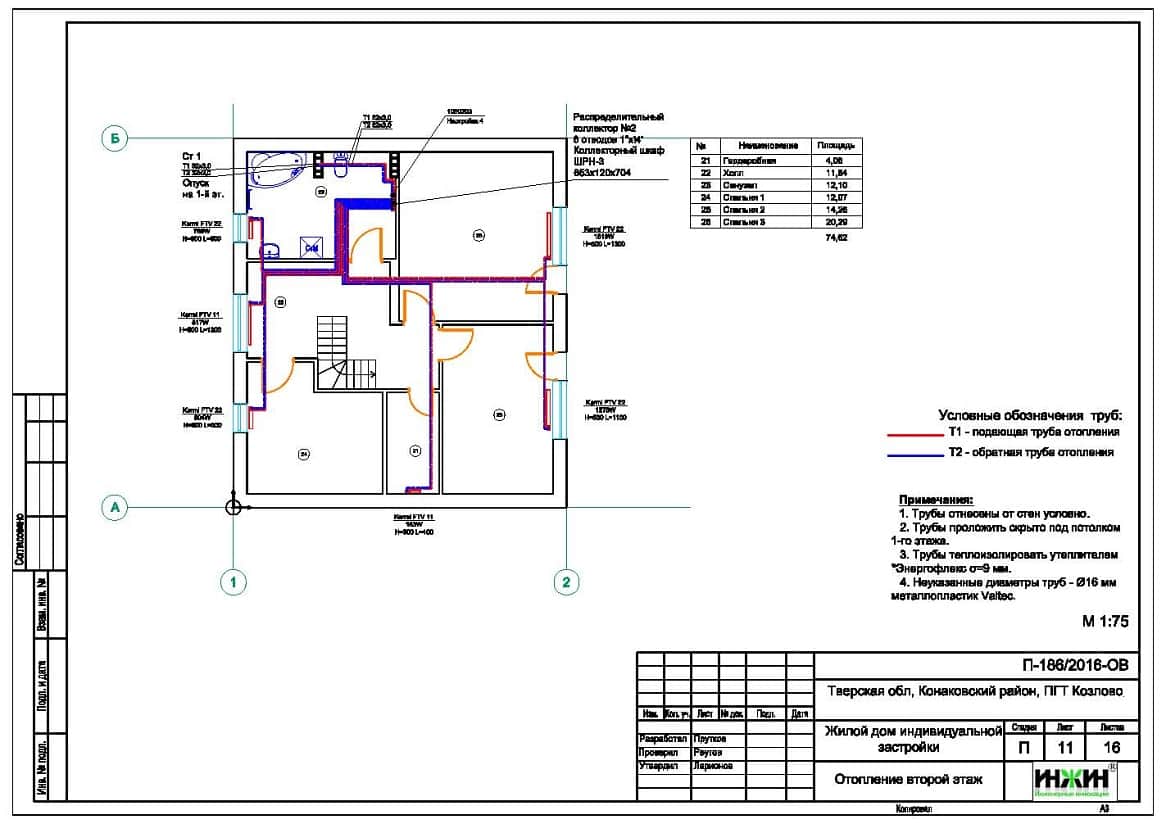

Проект отопления дома в Тверской области

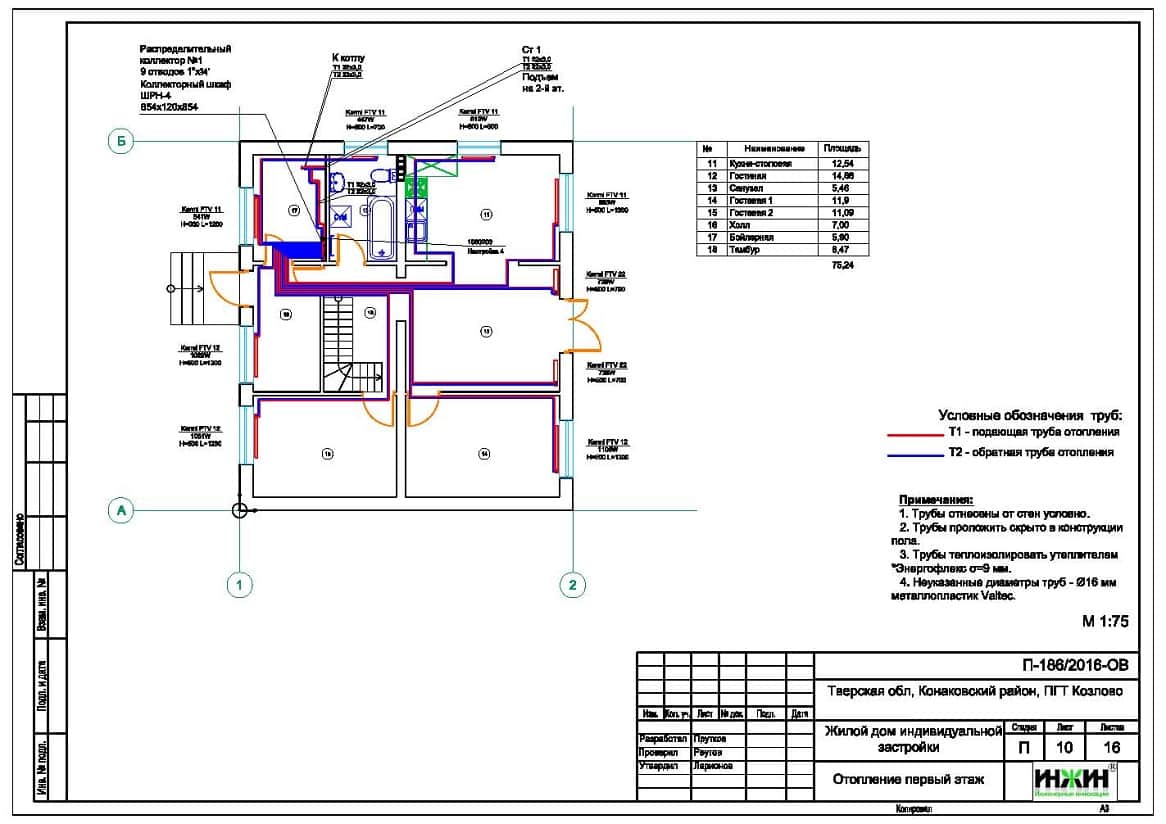

Проект радиаторного отопления в ПГТ Козлово

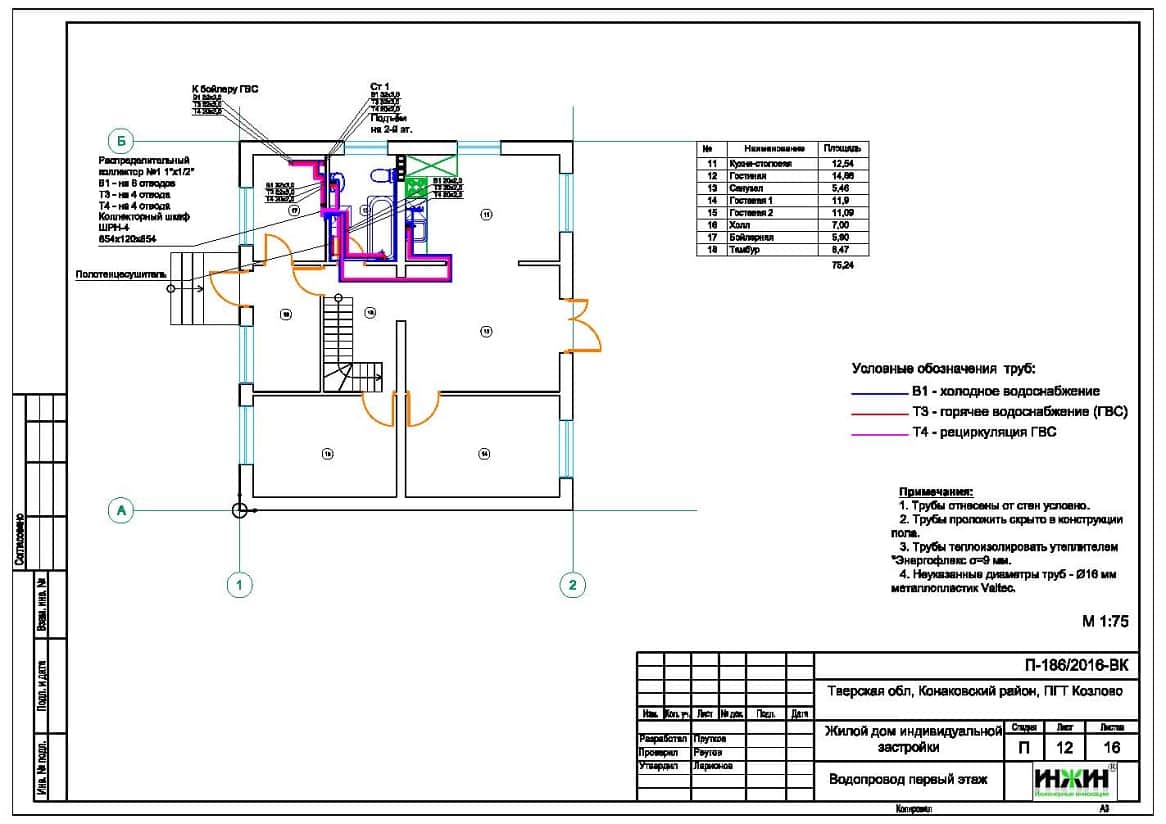

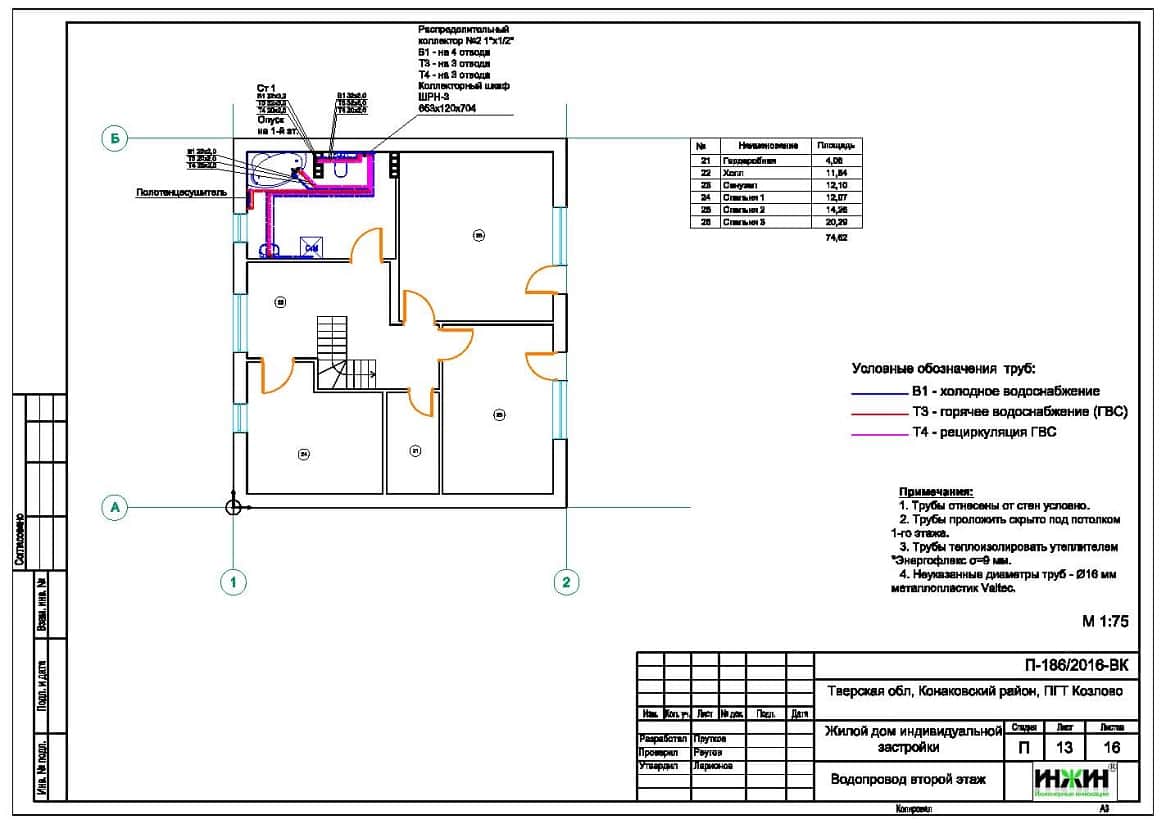

Чертеж внутреннего водопровода
Водоснабжение, проект

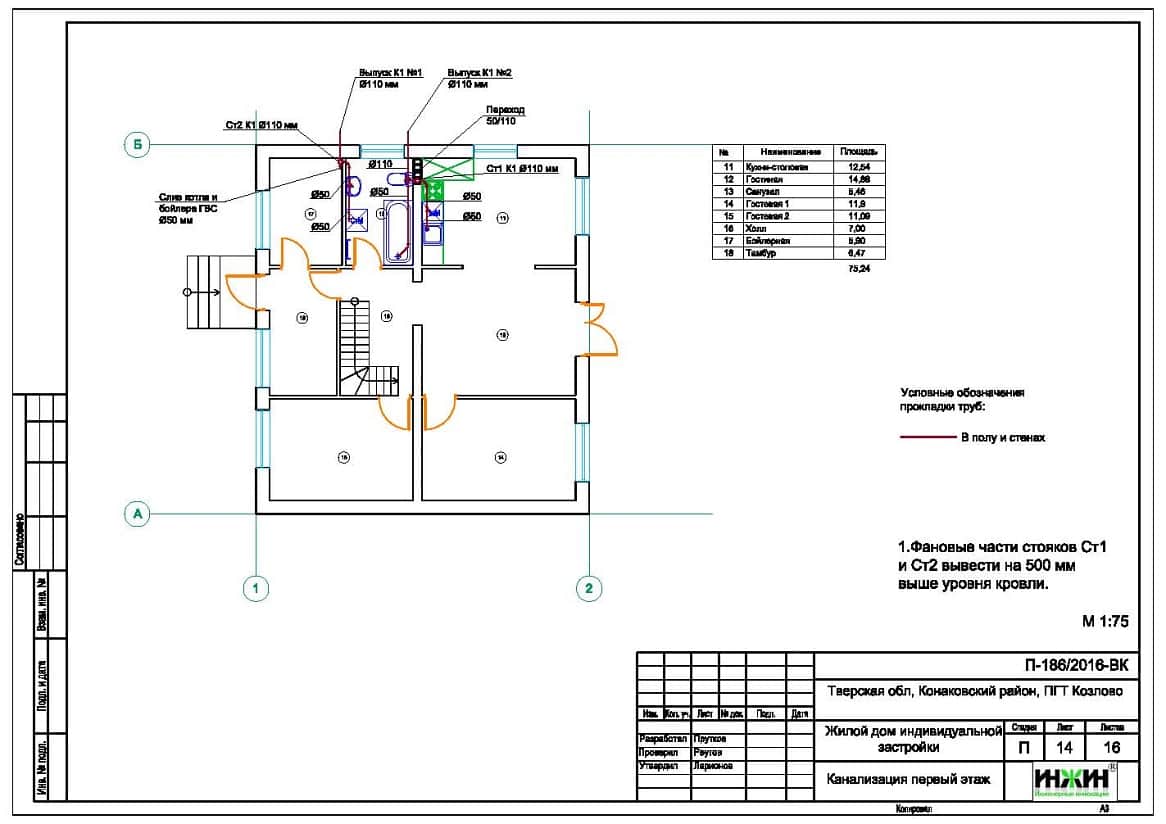

Проект канализации дома

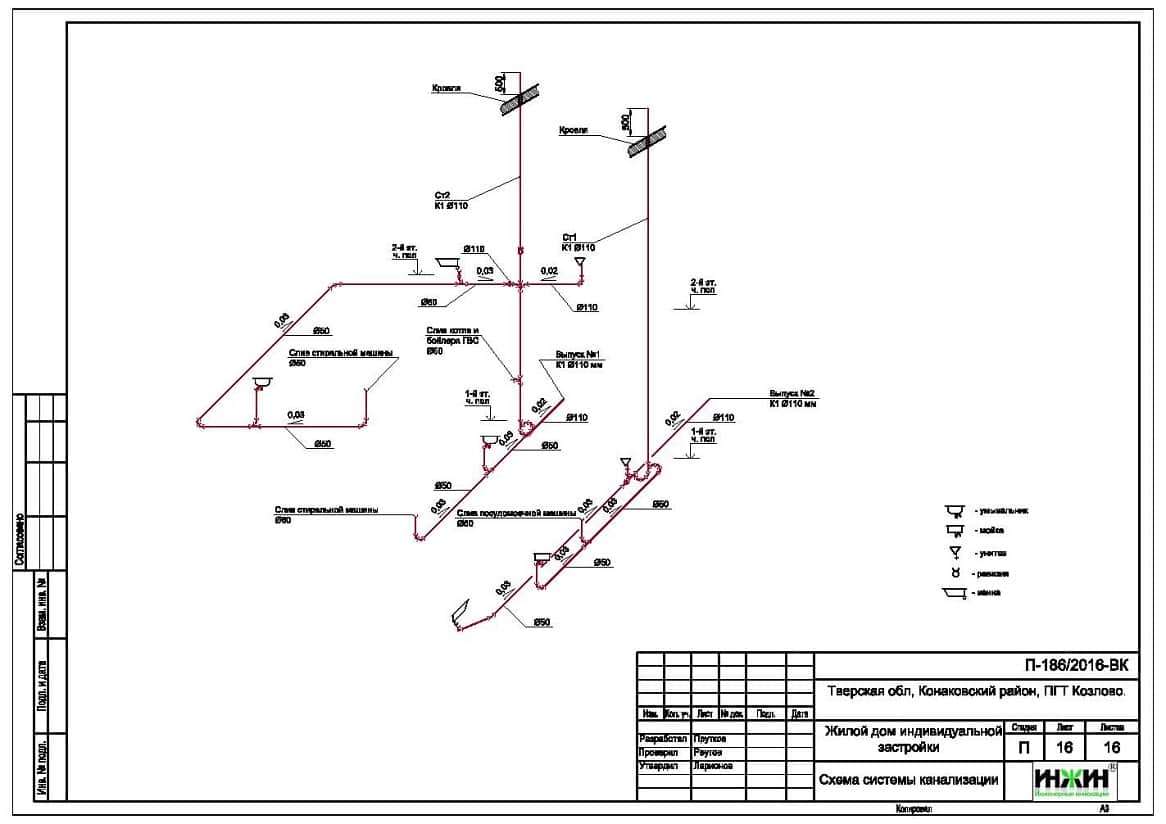

Чертеж канализации дома

Проект отопления, водоснабжения и канализации: выполнен 25.10.2016

Объект: загородный дом площадью 149 кв.м., Тверская область, Конаковский район, ПГТ Козлово
Вариант отопления: «Базовый»
Стоимость проекта: 19 125 руб. (со скидкой 15%)
Состав проекта:
     1. Пояснительная записка. Общие данные
     2. Теплотехнический расчет дома.
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления.
     5. Комплект чертежей внутреннего водопровода и канализации.
     6. Схема системы канализации (аксонометрия).
     7. Спецификация материалов и оборудования.
Объем проекта: 34 листа.

Основные решения проекта котельной, отопления, водоснабжения и канализации, принятые в соответствие с заданием Заказчика.

Индивидуальная котельная (проект котельной бесплатно).

     o Котел - настенный газовый Vaillant turboTEC plus мощностью 24 кВт;
     o Контуры котельной – радиаторное отопление и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Vaillant uniSTOR, объемом 120 литров, размещение под котлом;
     o Расширительный бак водоснабжения Reflex, расширительный бак отопления встроен в котел;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные коаксиальные Vaillant, в исполнении «через кровлю»;
     o Коллектор в котельной не предусмотрен;
     o Подпитка отопления – ручная;
     o Автоматика котельной – встроена в котел.

Система отопления частного дома.

     o Отопление радиаторное, использованы панельные стальные радиаторы Kermi с нижним подключением
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – металлопластик Valtec;
     o Распределительные коллекторы отопления Valtec VTc.594EMNX, на 6 и 9 отводов;
     o Шкафы коллекторные Valtec, пристраиваемые;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода.

Внутренний водопровод.

     o Схема внутреннего водоснабжения – коллекторно-лучевая, с рециркуляцией горячей воды у потребителей;
     o Коллекторы водопровода Valtec, сборные;
     o Трубопроводы системы водоснабжения – металлопластик Valtec;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм.

Внутренняя канализация.

     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – раструбные SINIKON;
     o Теплоизоляция трубопроводов канализации Энергофлекс Супер, толщиной 13мм.

montazh otoplenia kz1m По этому проекту выполнен монтаж системы отопления, водоснабжения и канализации.
