Проект отопления дома в дер. Софьино Московской области

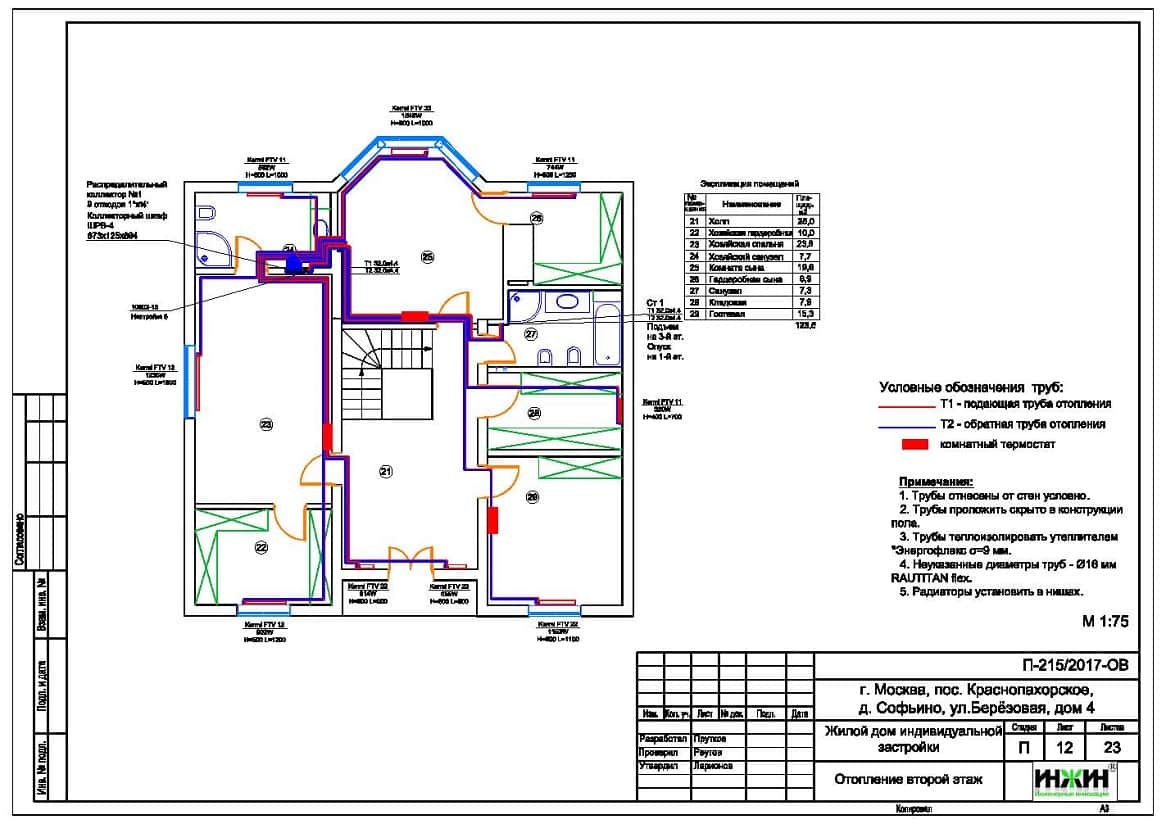

Проект радиаторного отопления 2 этажа частного дома

Чертеж водяного теплого пола дома в дер. Софьино

Теплый пол, чертеж для в дер. Софьино
Проект водоснабжения частного дома в дер. Софьино
Проект канализации дома в дер. Софьино

Объект: трехэтажный дом площадью 360 м.кв., расположенный в дер. Софьино Московской области
Вариант отопления: «Комфортный+»
Стоимость проекта отопления, водоснабжения и канализации: 47 260 руб. со скидкой 15% за комплексный проект отопления и электрики (проект котельной бесплатно).
Проект отопления выполнен: 28.07.2017

Состав проекта котельной отопления, водоснабжения и канализации частного дома:

     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации частного дома.
     2. Тепломеханическая схема котельной с размещением оборудования в помещении.
     3. Комплект поэтажных чертежей радиаторного отопления частного дома.
     4. Комплект чертежей водяного теплого пола.
     5. Комплект чертежей внутреннего водопровода и канализации.
     6. Теплотехнический расчет отопления частного дома.
     7. Спецификация материалов и оборудования по котельной, отоплению, теплому полу, водоснабжению и канализации частного дома.
Объем проекта: 51 лист.
Решения, принятые в проекте, в соответствии с заданием на проектирование систем отопления, водоснабжения и канализации частного дома.

Котельная частного дома (проект котельной бесплатно).

     o Котел газовый напольный Viessmann Vitogas-100F мощностью 42 кВт, в наличии на объекте;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, водяной теплый пол, теплообменник вентиляции и горячее водоснабжение (внешний бойлер);
     o Для приготовления горячей воды предусмотрен накопительный бойлер Viessmann Vitocell, объемом 300 литров;
     o Расширительные баки отопления и водоснабжения Reflex;
     o Насосы отопления и теплого пола Grundfos, использованы энергоэффективные насосы Alpha2 L (в комплекте поставки насосных групп);
     o Дымоудаление естественное, выполнено на объекте;
     o В качестве распределительной гребенки использован коллектор Meibes с насосными группами «Поколения 8»;
     o Предусмотрена ручная подпитка отопления;
     o Автоматика котельной – блок Vitotronic 200-H, тип HK3B (в комплектк поставки котла), телекоммуникационный модуль GSM Vitocom 100 тип GSM2, устройство дистанционного управления Vitotroll 200A.
Автоматизация отопления (вариант «Комфортный+»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование) и температуре в помещении (устройство дистанционного кправления);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения;
     o Дистанционный контроль работы котла посредством GSM-связи.

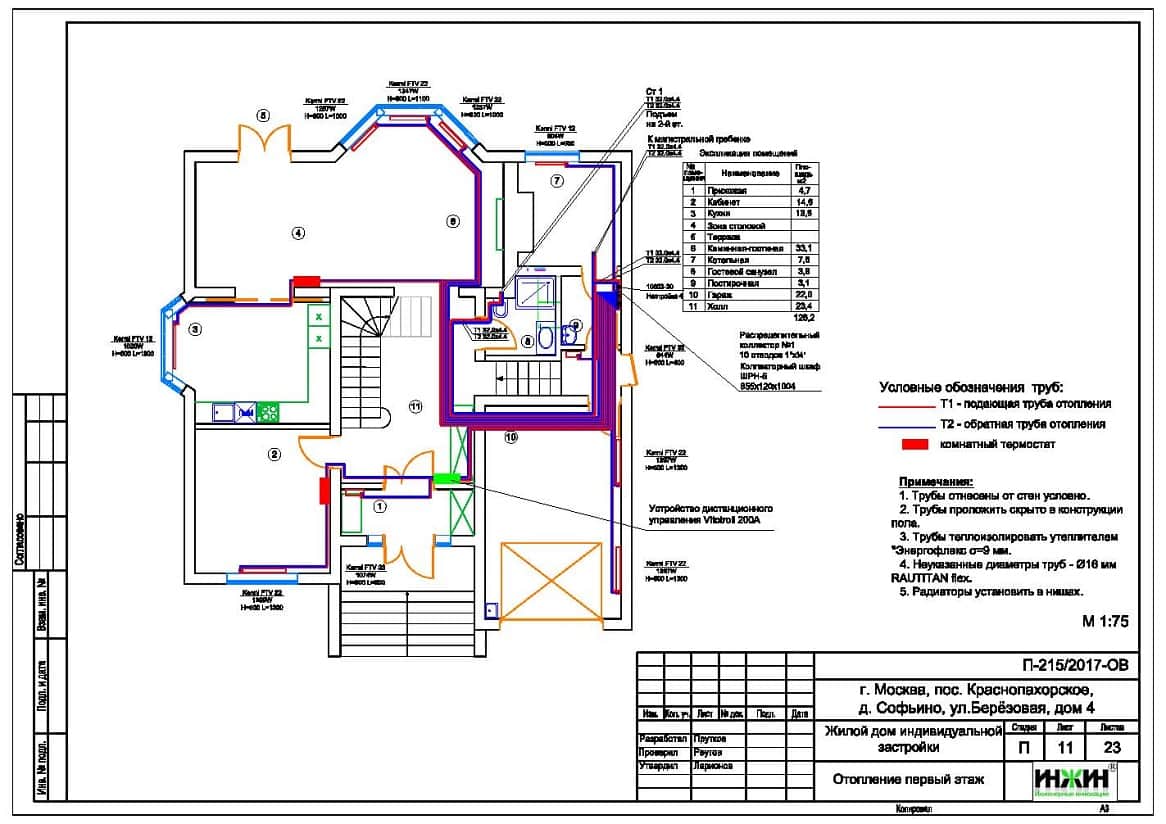

Отопление частного дома.

     o Выполнен теплотехнический расчет отопления частного дома;
     o Подобраны приборы для системы отопления: стальные панельные радиаторы Kermi с нижним подключением;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая;
     o Температурный график системы радиаторного отопления 80/60°С;
     o Трубопроводы отопления из сшитого полиэтилена Rehau RAUTITAN flex;
     o Коллекторы отопления – Rehau, на 7, 9 и 10 отводов, по одному на каждый этаж;
     o Шкафы коллекторные Valtec, встраиваемые и пристраиваемый;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода.

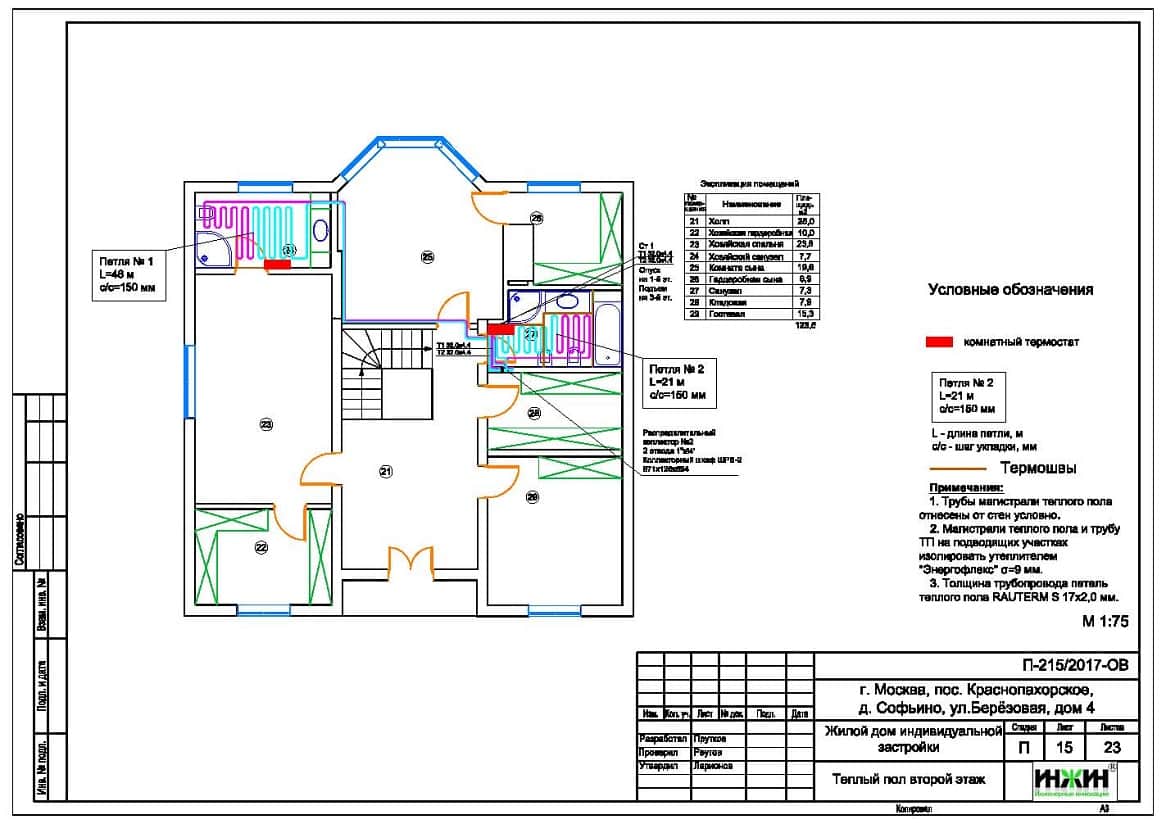

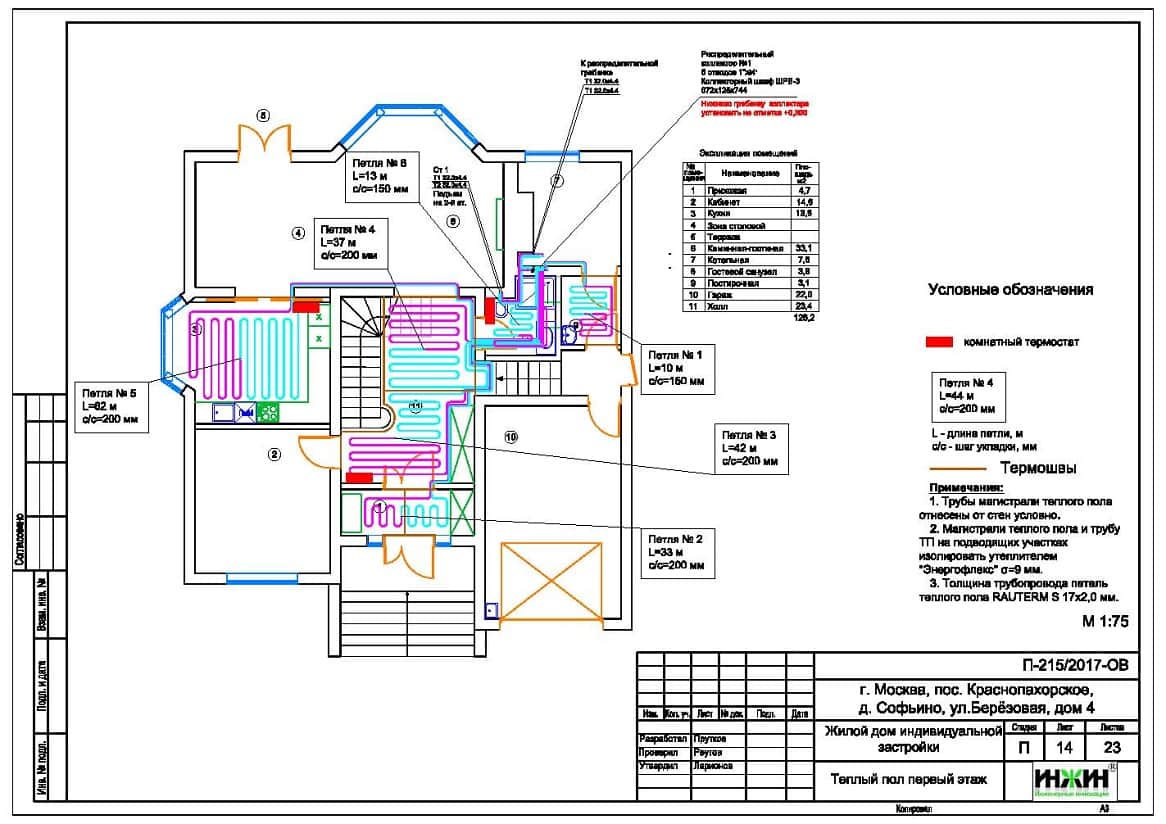

Водяной теплый пол.
     o Водяной теплый пол в доме предусмотрен на площади 94 м.кв., 12 петель;
     o Предусмотрен отдельный контур теплоснабжения водяного теплого пола частного дома;
     o Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S;
     o Коллекторные группы Rehau с расходомерами на 2, 4 и 6 отводов;
     o Основание теплого пола – маты из ламинированного пенополистирола Экопол EPS2102;
     o Регулирование температуры теплого пола – по помещениям, с использованием комнатных термостатов Теплолюкс MCS350 и электротермических сервоприводов Valtec VT.TE 3040.
     o Количество зон регулирования теплого пола – 7.
Водоснабжение дома.
     o Схема внутреннего водопровода – коллекторная, с рециркуляцией горячей воды через проходные водорозетки;
     o Коллекторы водопровода Valtec VTc.560 – сборные, с запорными вентилями;
     o Выполнен расчет 43-х точек водопровода, их них 30 тупиковых и 13 проходных;
     o Трубы системы водоснабжения – из сшитого полиэтилена Rehau RAUTITAN flex;
     o Для полива участка предусмотрено два наружных крана Meibes SEPP-Eis с защитой от замерзания;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 9мм.
Система защиты от протечки воды.
     o Контроллер системы - Аквасторож ЭКСПЕРТ PRO;
     o Отключение подачи воды предусмотрено при помощи электрокранов Аквасторож-25 версия ЭКСПЕРТ (6 зон отключения);
     o В санузлах и кухне размещаются датчики Аквасторож ЭКСПЕРТ.

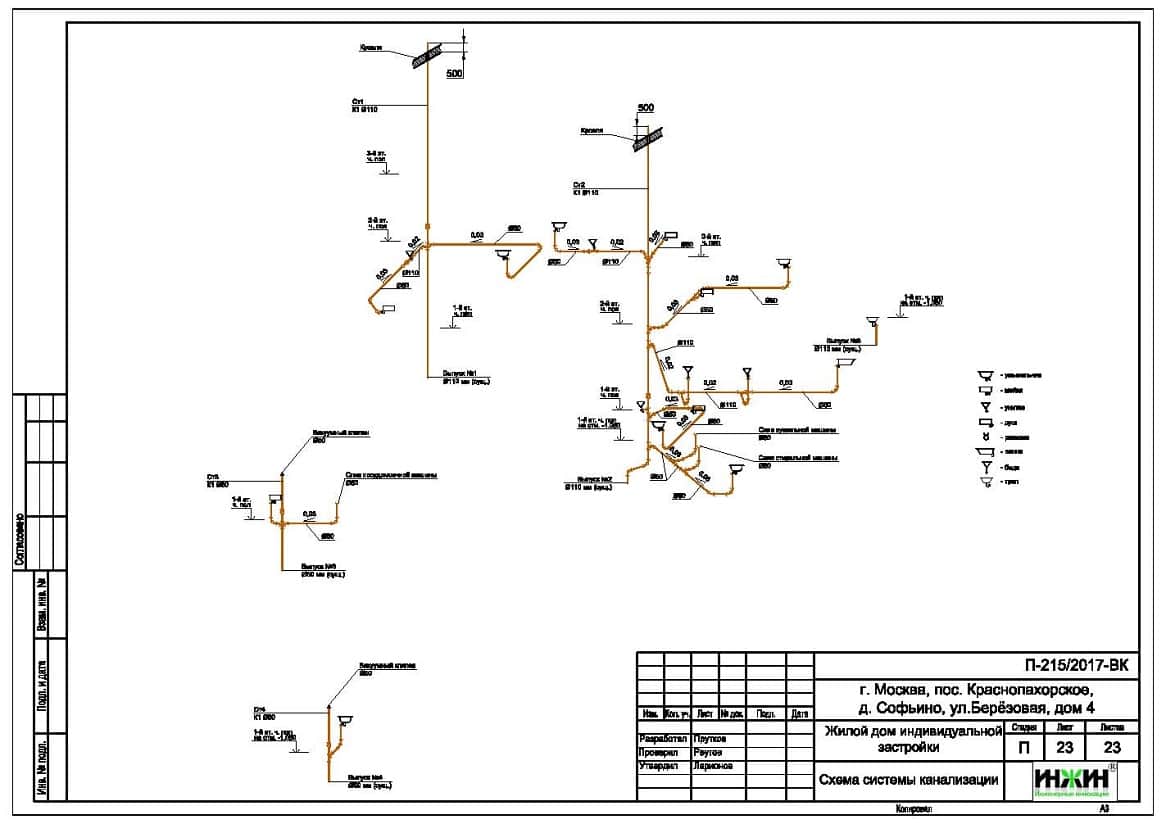

Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Количество точек канализации – 21 шт.;
     o В гараже предусмотрен трап Viega с «сухим» затвором;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 13мм
.

Заказать проект отопления в нашей компании со скидкой.
Для этого дома в дер.Софьино выполнен проект электрики.
