Электрика дома площадью 180 м.кв., проект
Объект: двухэтажный частный дом площадью 180 м.кв. в ДНП "Святая Гора" Чеховского района Московской области
Цена (стоимость) проекта электрики (электропроводки): 15 390 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.
Проект электрики выполнен: 26.08.2019
Состав проекта электрики дома в ДНП "Святая Гора":
1. Пояснительная записка. Общие данные по электроснабжению и освещению дома в ДНП "Святая Гора".

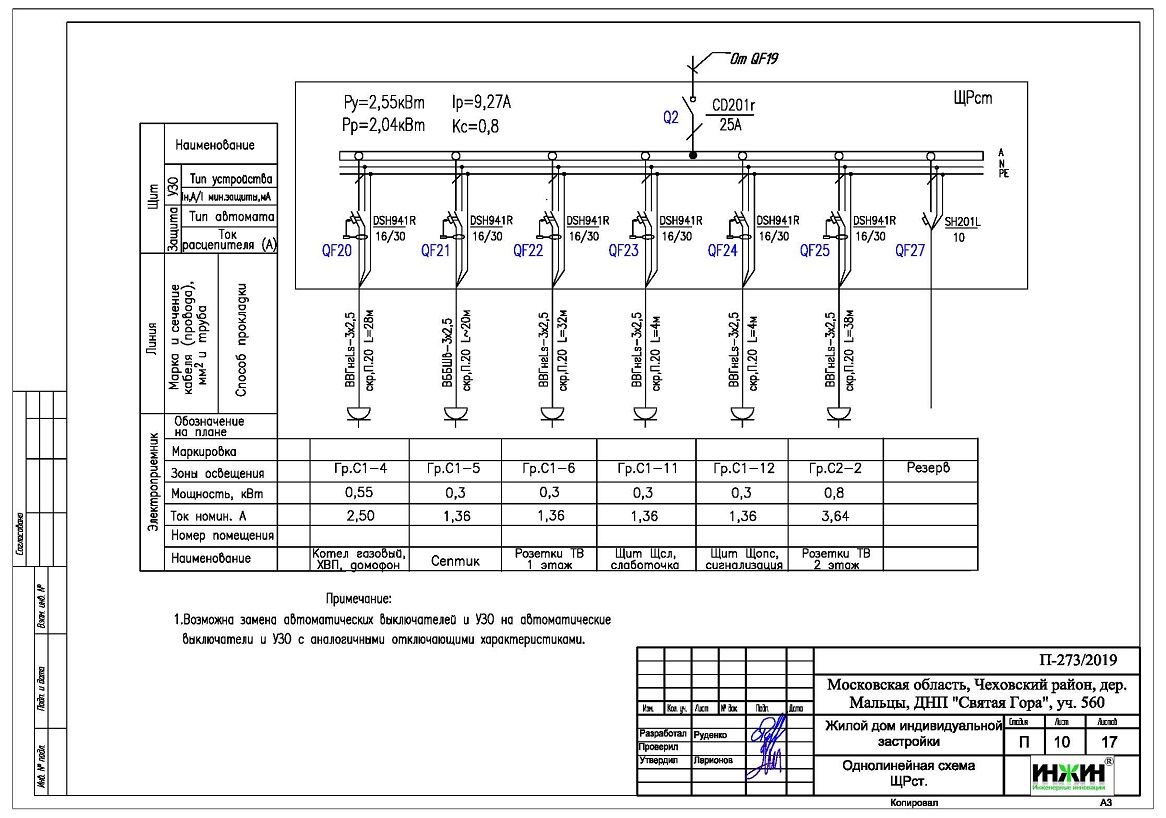

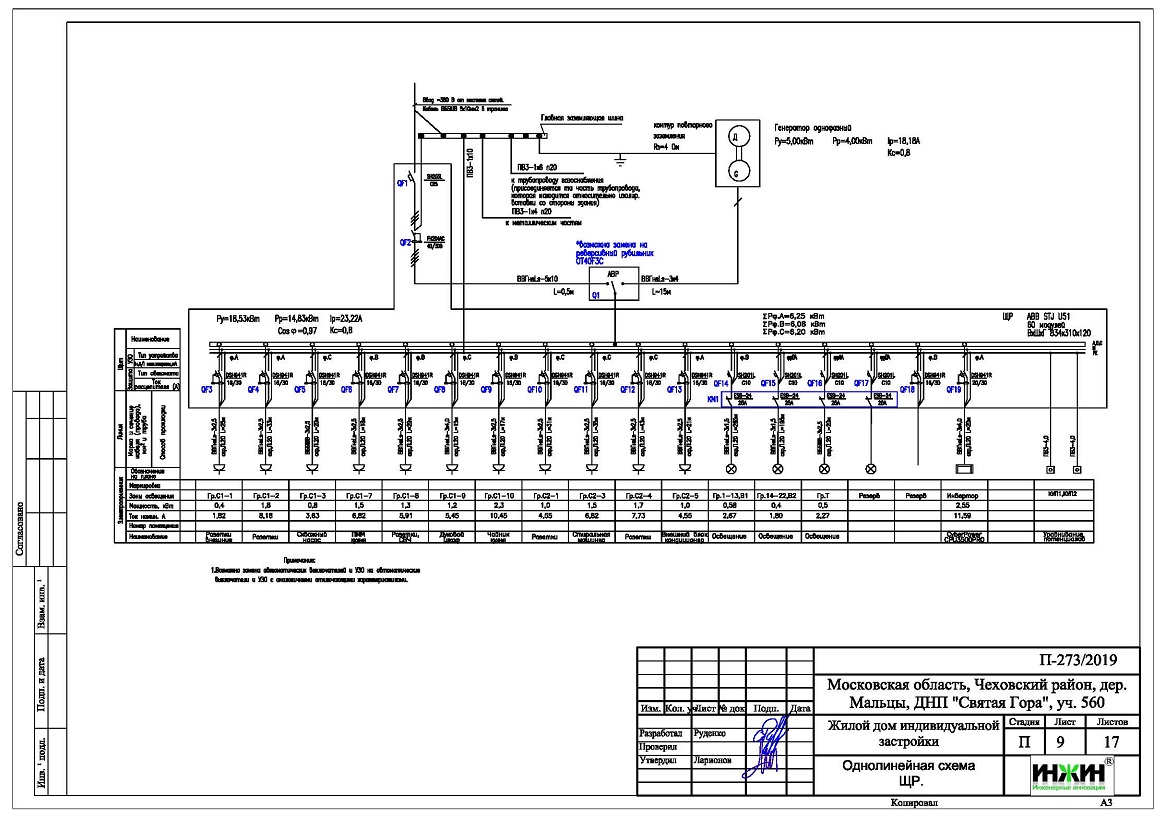

2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома 180 м.кв..

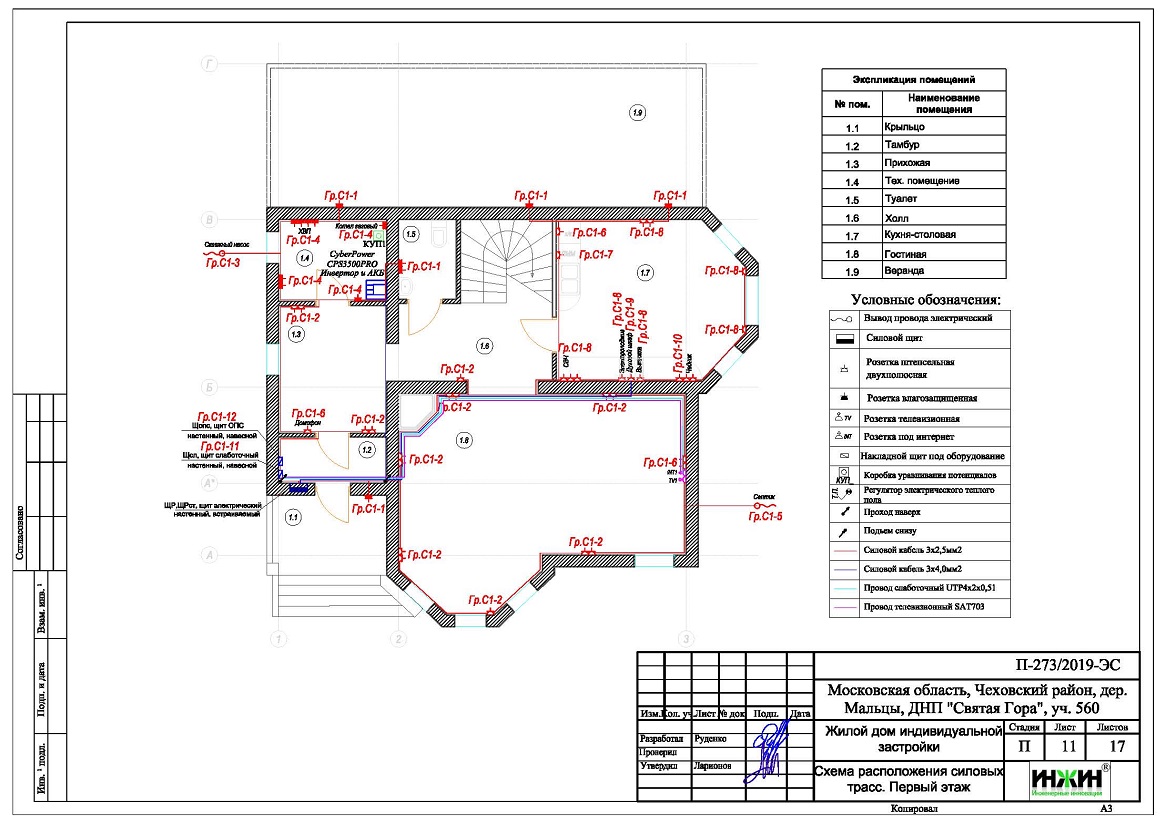

3. Чертежи электропроводки 1 и 2 этажей дома в ДНП "Святая Гора".

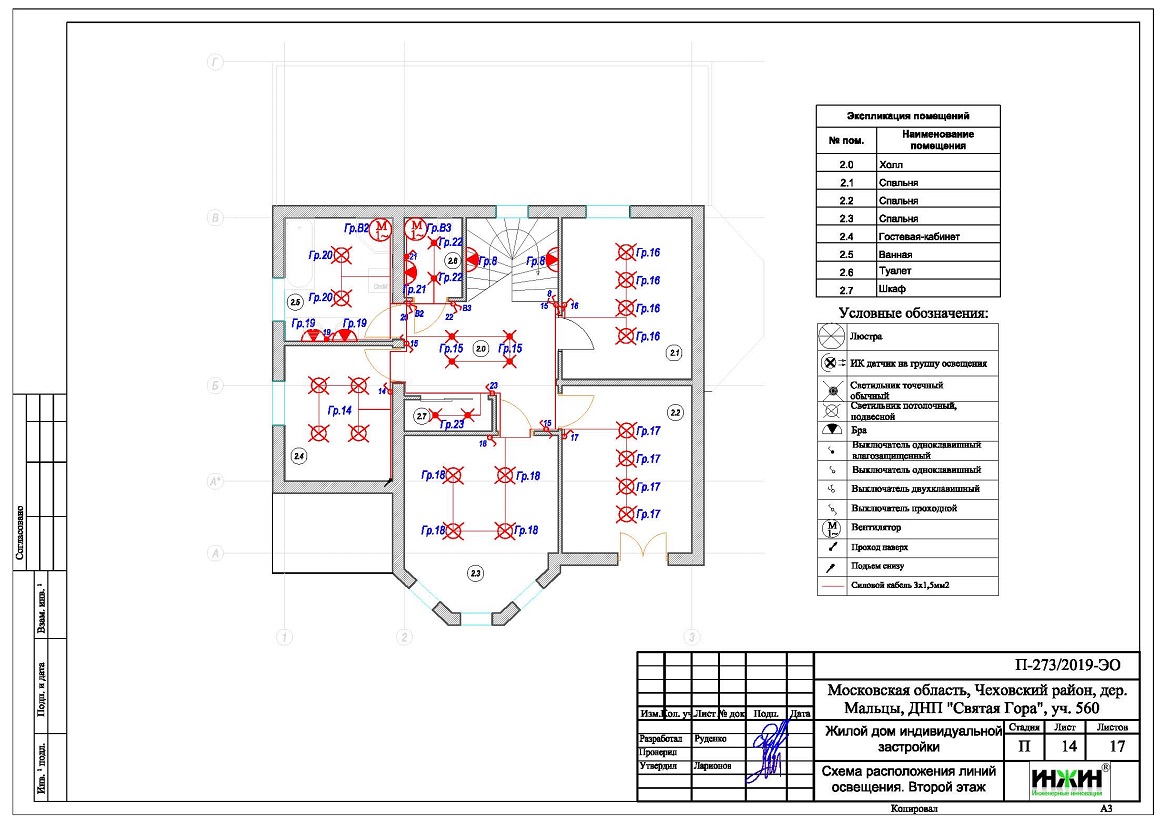

4. Чертежи групповых осветительных сетей дома в ДНП "Святая Гора".
5. Спецификация материалов и оборудования по электрике и электропроводке дома в ДНП "Святая Гора".
Объем проекта электрики дома 180 м.кв.: 17 листов.
Описание проекта электрики частного дома площадью 180 м.кв.
Расчетные показатели по электроснабжению и освещению частного дома в ДНП "Святая Гора".
o Расчетная электрическая мощность дома составила 14,83 кВт, с учетом коэффициента спроса 0,8, принятого согласно СП 256.1325800.2016;
o При расчете учтено силовое оборудование: газовый котел, кондиционер, привод ворот, скважинный насос.
Распределительные электрические щиты дома площадью 180 м.кв.
o Проектом предусмотрен один распределительный электрический щит, расположенный на первом этаже дома;
o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щите – ABB, в количестве 31 шт. размещены в электрическом распределительном щите.
Силовая кабельная сеть (электропроводка) дома в ДНП "Святая Гора".
o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
o Общая протяженность линий электроснабжения и освещения – 935 метров;
o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе (усиленной конструкции) и металлорукаве в виниловой оболочке (в стропильной системе кровли);
o Запроектировано 120 точек подключения розеток и выключателей освещения в газобетонном доме.
Предусмотрен контур повторного заземления.
