Проект электрики дома в КП "Сатинские Пруды"
Объект: двухэтажный частный дом площадью 130 м.кв. в КП "Сатинские Пруды" (Новая Москва)
Цена (стоимость) проекта электрики (электропроводки): 11 115 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.
Проект электрики выполнен: 01.11.2019
Состав проекта электрики дома в КП "Сатинские Пруды":
1. Пояснительная записка. Общие данные по электроснабжению и освещению дома в КП "Сатинские Пруды".

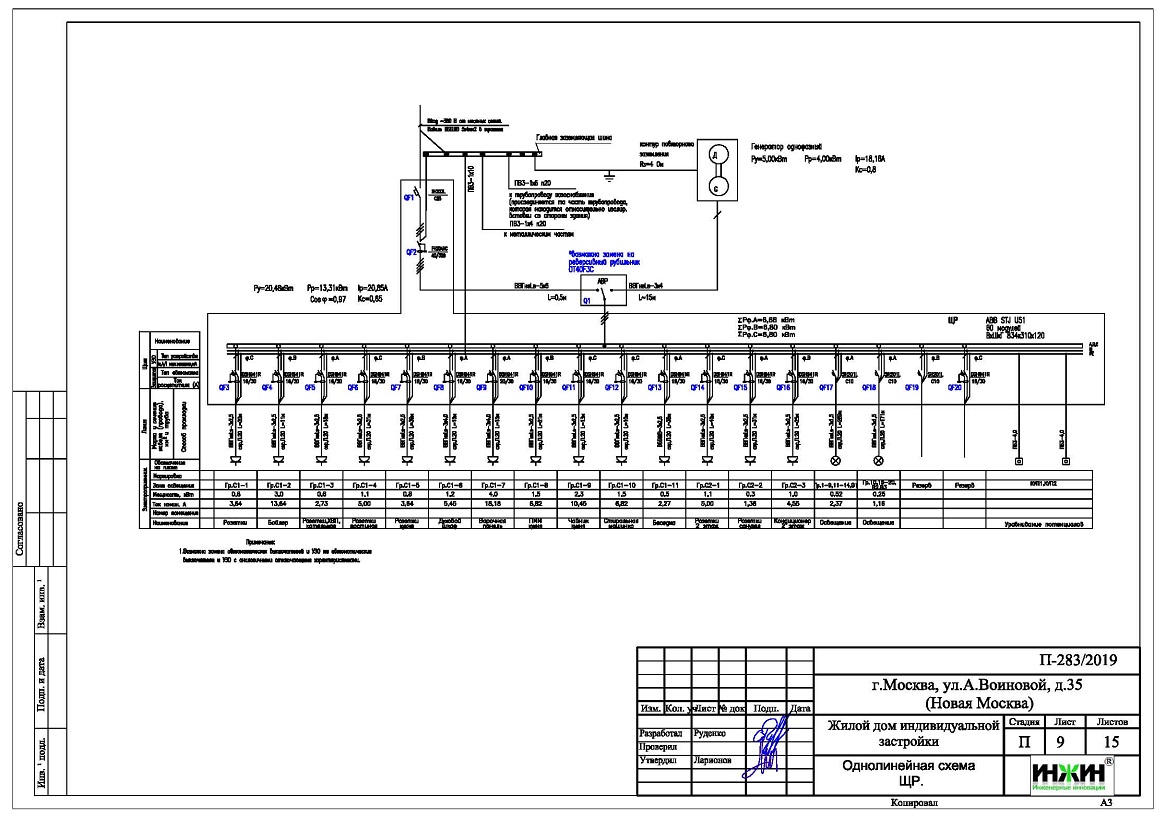

2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома 130 м.кв.

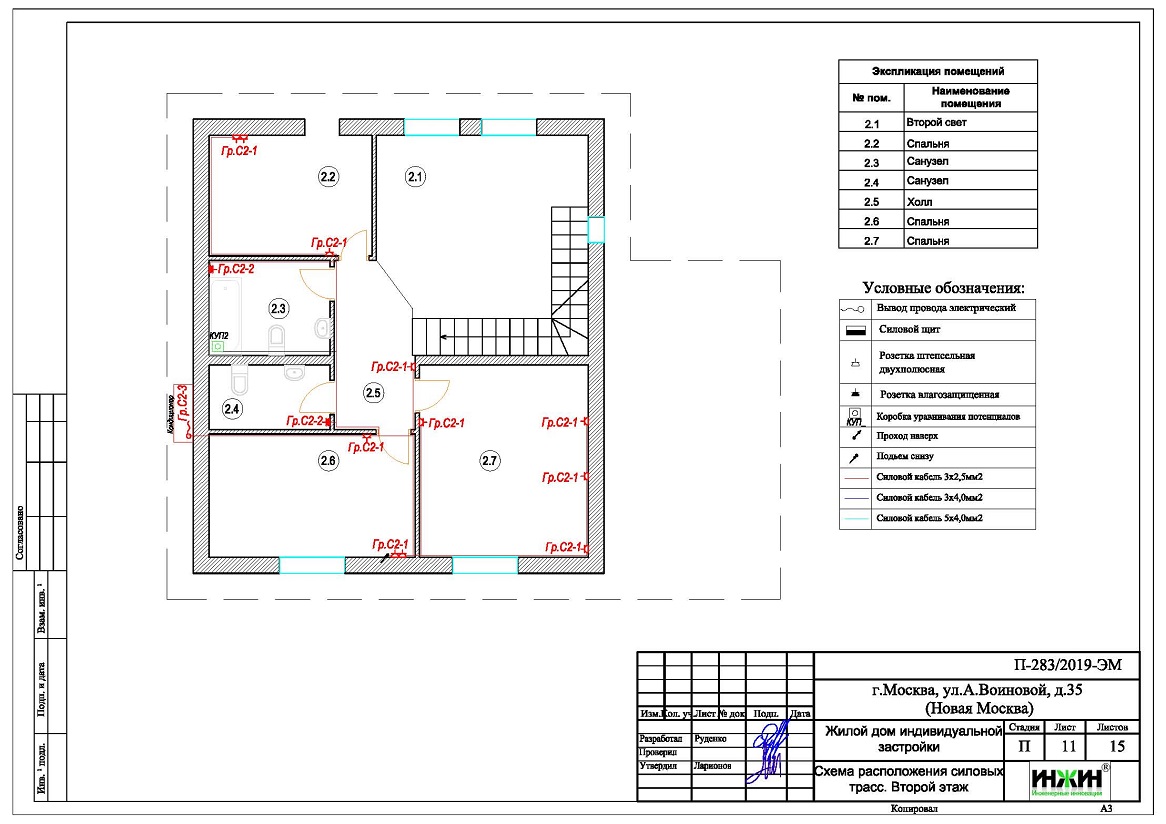

3. Чертежи электропроводки 1 и 2 этажей дома в КП "Сатинские Пруды".

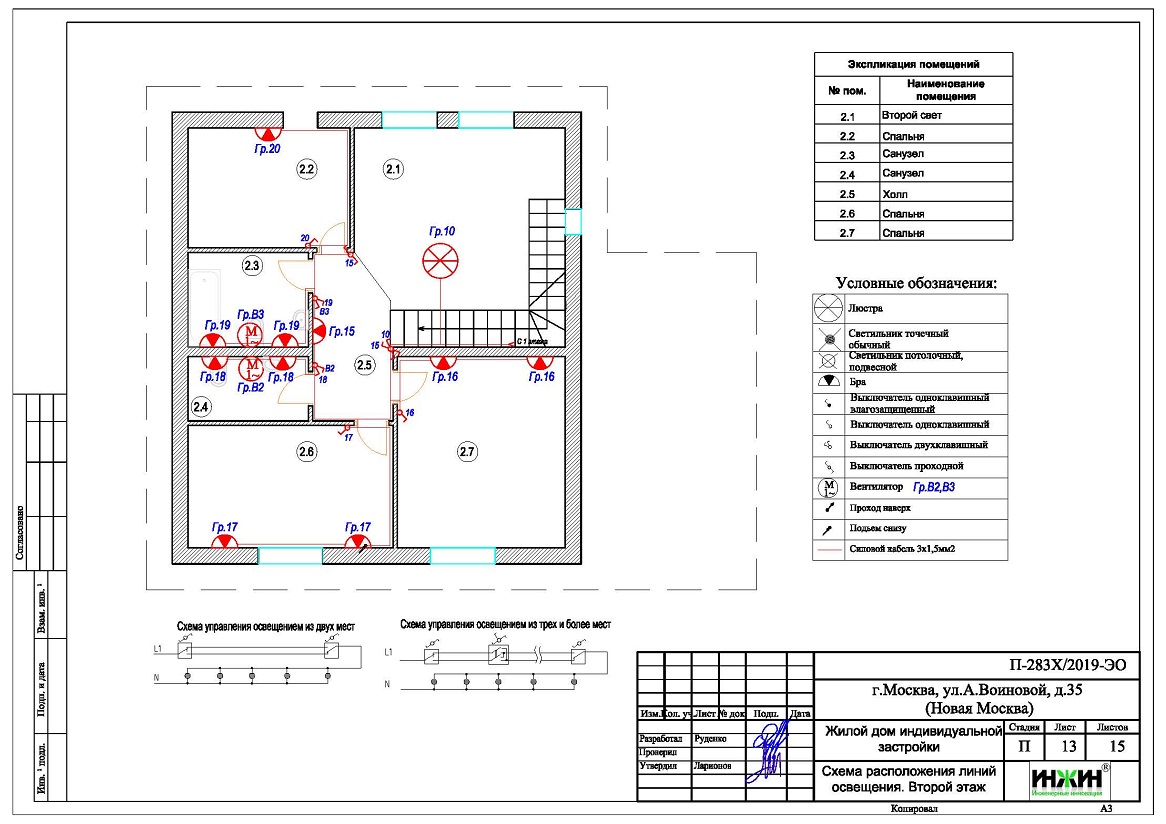

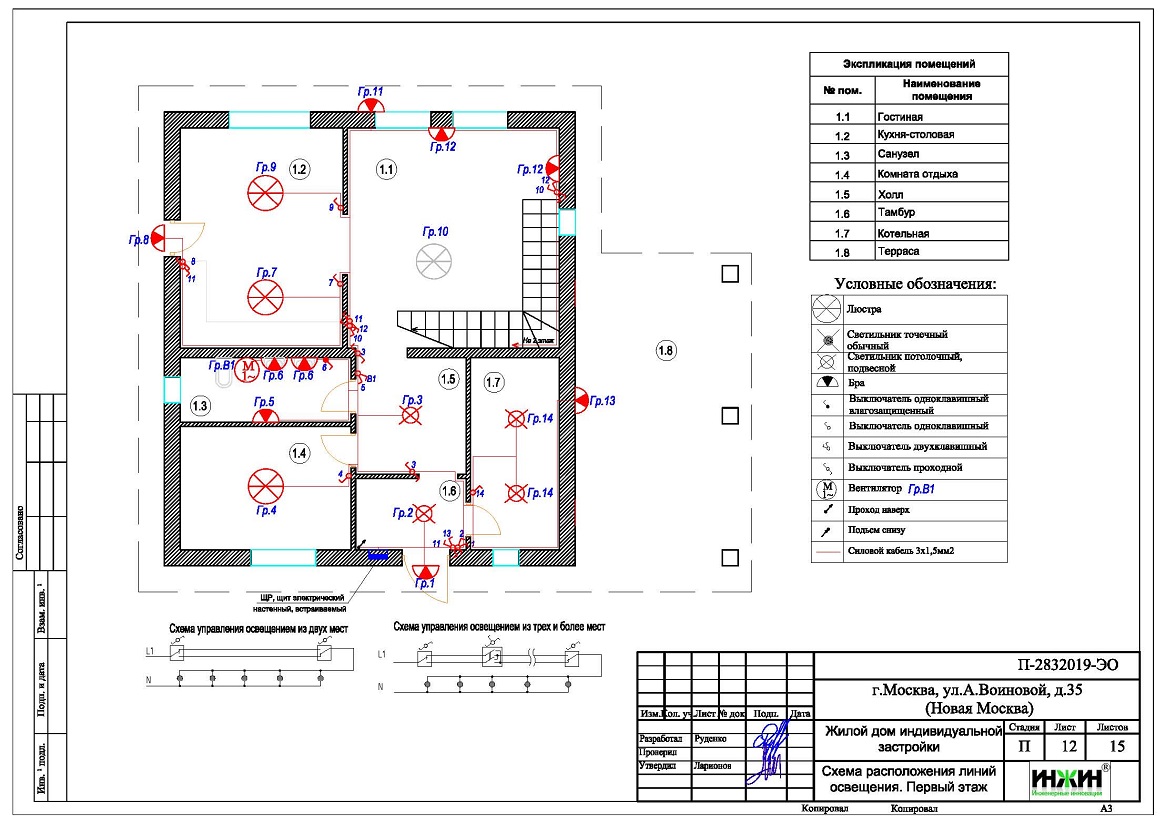

4. Чертежи групповых осветительных сетей дома в КП "Сатинские Пруды".

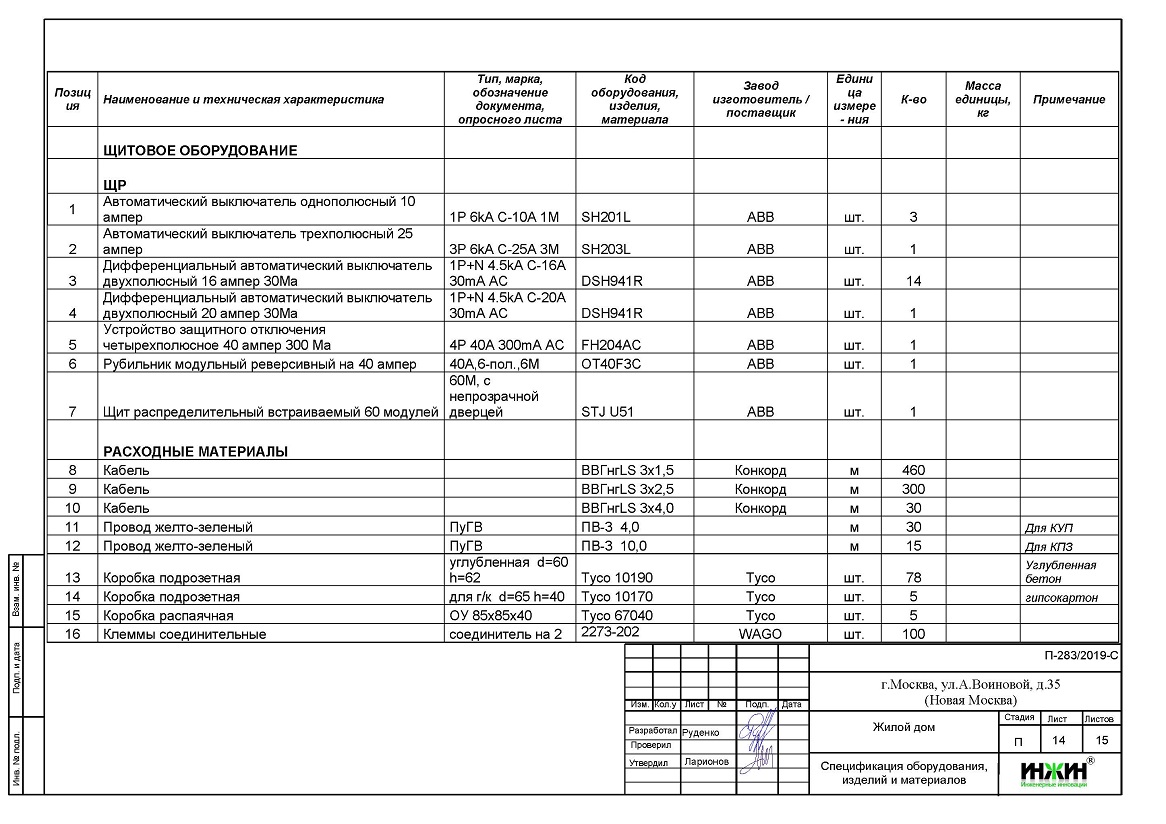

5. Спецификация материалов и оборудования по электрике и электропроводке дома в КП "Сатинские Пруды".
Объем проекта электрики дома 130 м.кв.: 15 листов.
Описание проекта электрики частного дома площадью 130 м.кв.
Расчетные показатели по электроснабжению и освещению частного дома в КП "Сатинские Пруды".
o Расчетная электрическая мощность дома составила 13,31 кВт, с учетом коэффициента спроса 0,65, принятого согласно СП 256.1325800.2016;
o При расчете учтено силовое оборудование: газовый котел, ТЭН бойлера, привод ворот.
Распределительные электрические щиты дома площадью 130 м.кв.
o Проектом предусмотрен один распределительный электрический щит, расположенный на 1 этаже дома;
o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щитах – ABB, в количестве 22 шт. размещены во встраиваемом корпусе.
Силовая кабельная сеть (электропроводка) дома в КП "Сатинские Пруды".
o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
o Общая протяженность линий электроснабжения и освещения – 790 метров;
o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе (усиленной конструкции) и металлорукаве в виниловой оболочке (в стропильной системе кровли);
o Запроектировано 83 точки подключения розеток и выключателей освещения в доме;
o Предусмотрены слаботочные линии локальной вычислительной сети и телевидения, общая протяженность - 80 метров..
Предусмотрен контур повторного заземления.
