Проект электрики дома с баней в дер. Бездедово
Объект: дом (хозблок) с деревянной баней общей площадью 104 м.кв. в дер. Бездедово Ногинского района Московской области
Цена (стоимость) проекта электрики (электропроводки): 8 892 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.
Проект электрики выполнен: 07.07.2020
Состав проекта электрики дома в дер. Бездедово:
1. Пояснительная записка. Общие данные по электроснабжению и освещению частного дома в дер. Бездедово.

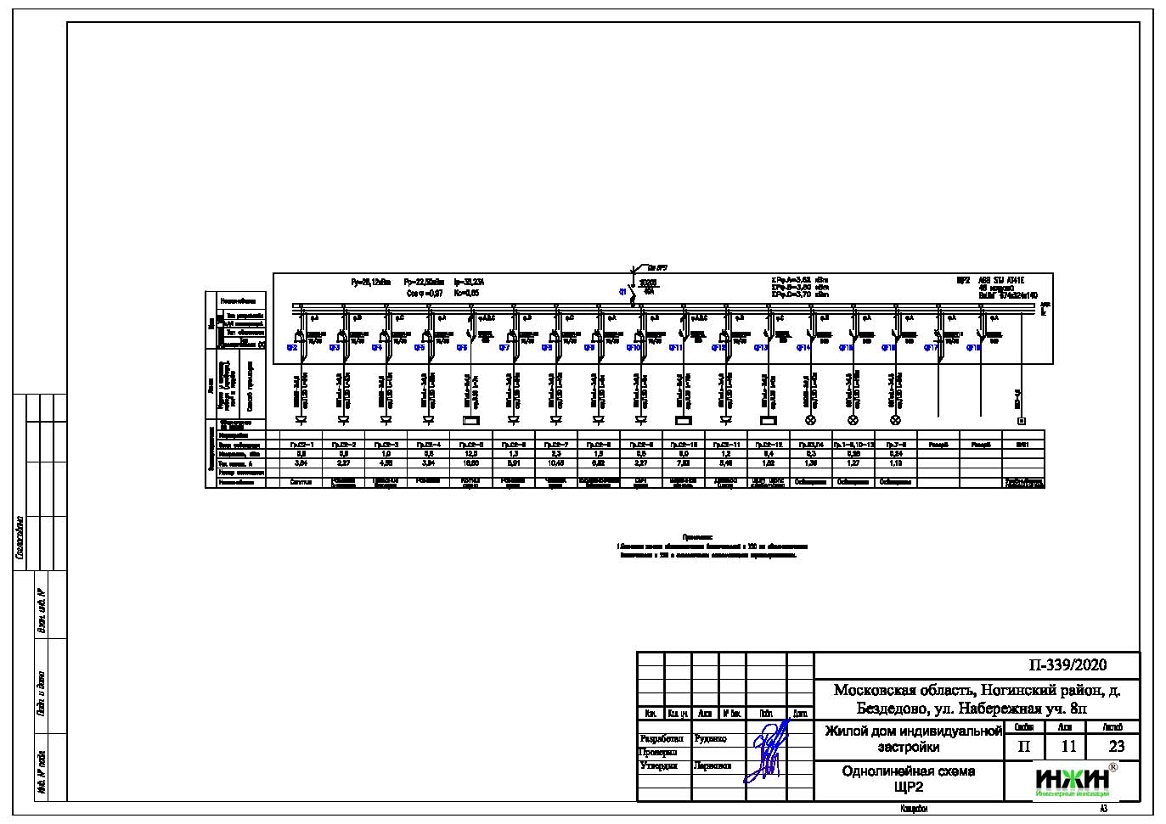

2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома и бани 104 м.кв.

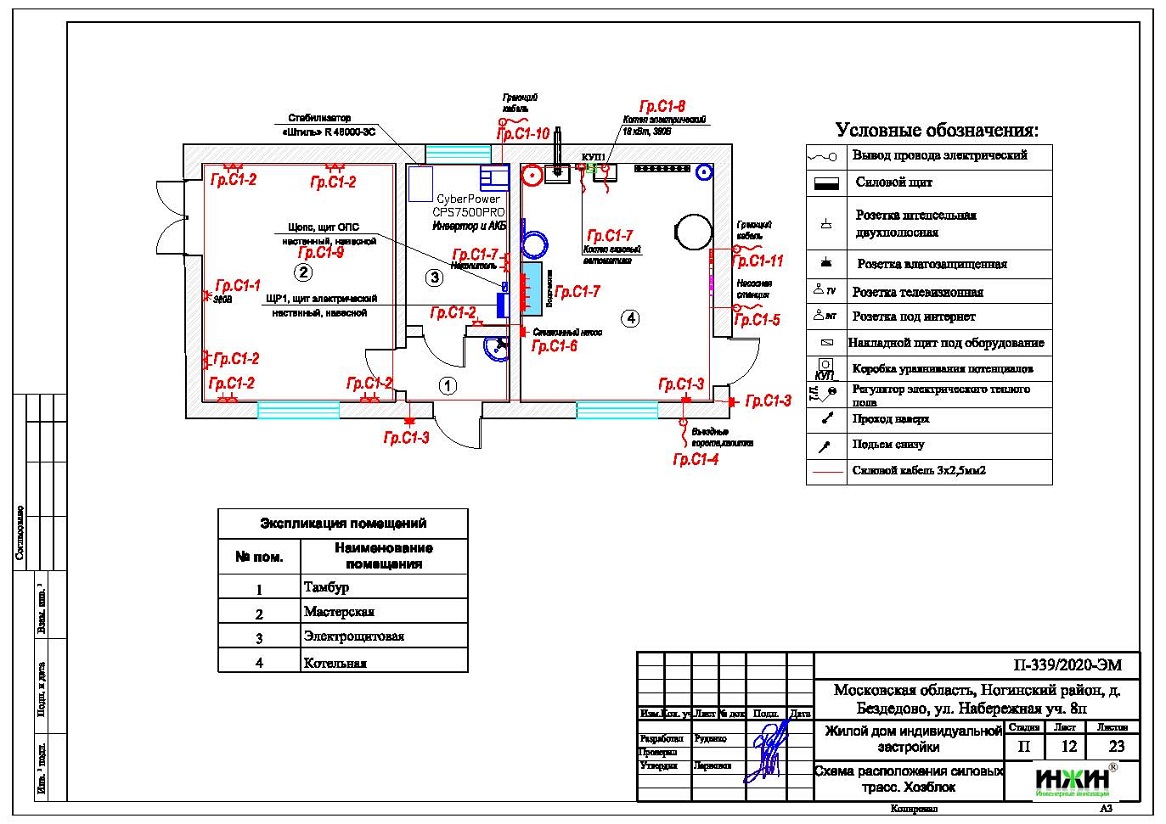

3. Чертежи электропроводки дома (хозблока) с баней в дер. Бездедово.

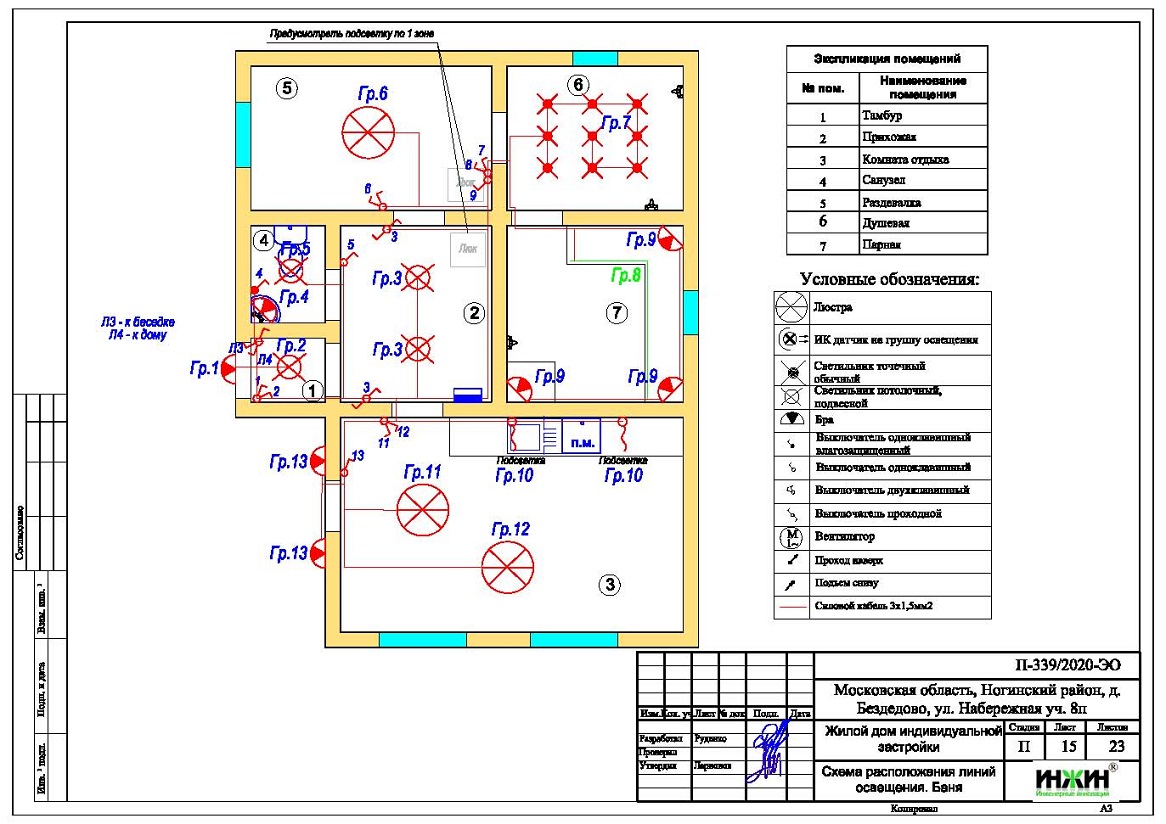

4. Чертежи групповых осветительных сетей дома с баней в дер. Бездедово.
5. Спецификация материалов и оборудования по электрике и электропроводке дома с баней в дер. Бездедово.
Объем проекта электрики дома с баней 104 м.кв.: 23 листа.
Проект электрики дома с баней площадью 104 м.кв. в дер. Бездедово - подробное описание.
Расчетные показатели по электроснабжению и освещению дома в дер. Бездедово.
o Расчетная электрическая мощность дома с баней составила 31,35 кВт, с учетом коэффициента спроса 0,45, принятого согласно СП 256.1325800.2016;
o При расчете учтено силовое оборудование: электрический котел (резервный), сауна, газовый котел, кондиционер, скважинный насос.
Распределительные электрические щиты дома площадью 104 м.кв.
o Проектом предусмотрено два распределительных электрических щита, по одному на каждое строение;
o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щитах – ABB, в количестве 53 шт. размещены в пристраиваемых корпусах.
Силовая кабельная сеть (электропроводка) дома с баней в дер. Бездедово.
o Электропроводка дома и бани предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
o Общая протяженность линий электроснабжения и освещения – 815 метров, кабельные линии между строениями - бронированные кабели 340 метров;
o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе (усиленной конструкции) и металлорукаве в виниловой оболочке (в бане);
o Запроектировано 108 точек подключения розеток и выключателей освещения в доме и бане;

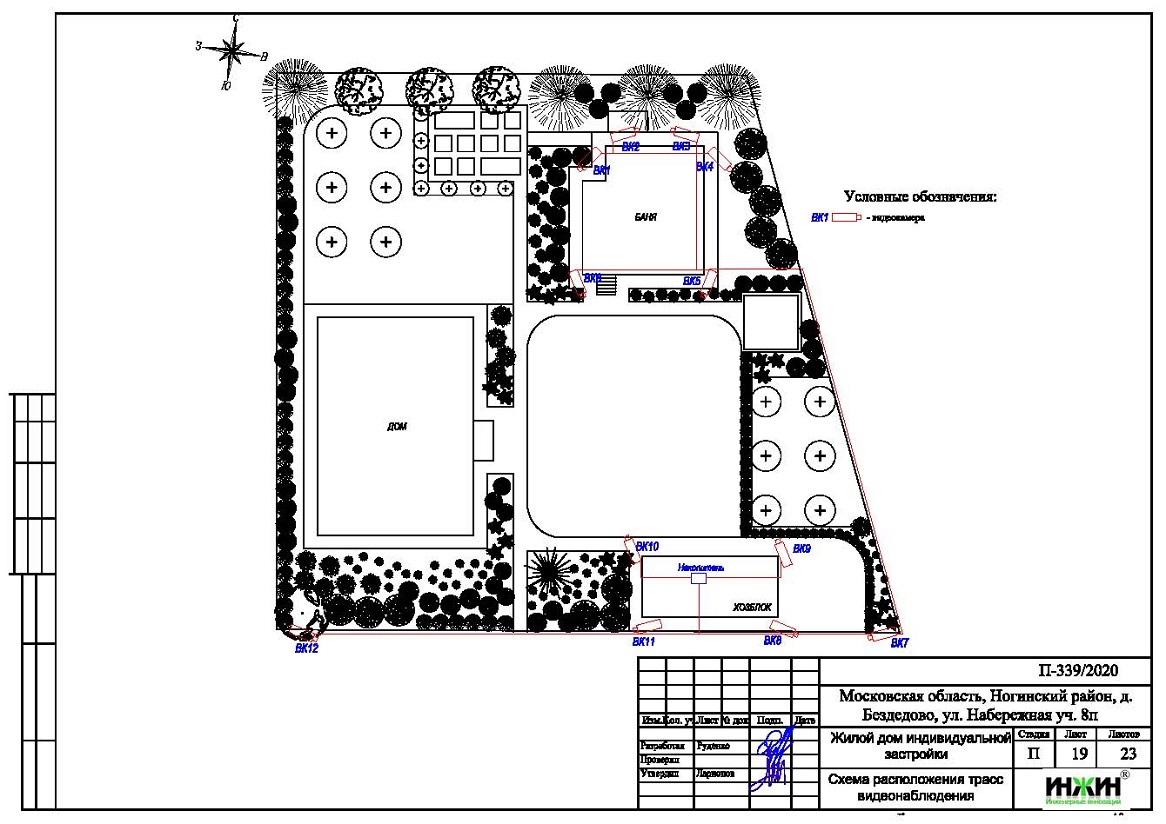

o Предусмотрены слаботочные линии локальной вычислительной сети и телевидения, общая протяженность - 405 метров, а также видеонаблюдение участка с использованием провода КВК-П-2Х0,75 ММ (70 метров).
Предусмотрено резервное электропитание - однофазный инвертор CyberPower CPS 7500 PRO мощностью 5 кВт.
Заказать проект электрики дома дистанционно.
Для этого дома с баней в дер. Бездедово выполнен проект отопления, водоснабжения и канализации.
