Отопление дома из газоблоков в Находке, проект
Объект: одноэтажный загородный дом из газоблоков в г. Находка Приморского края, площадью 153 м.кв.
Цена проекта отопления дома в Находке: 10 328 руб. со скидкой 10%, проект котельной - бесплатно.
Проект котельной и отопления дома в г. Находка Приморского края выполнен: 01.07.2020
Состав проекта котельной и отопления дома в г. Находка:
1. Пояснительная записка проекта, общие данные по системе отопления дома 153 м.кв. в Находке.
2. Тепломеханическая схема котельной с размещением оборудования в помещении внутри дома.
3. Комплект поэтажных чертежей радиаторного отопления дома в г. Находка.

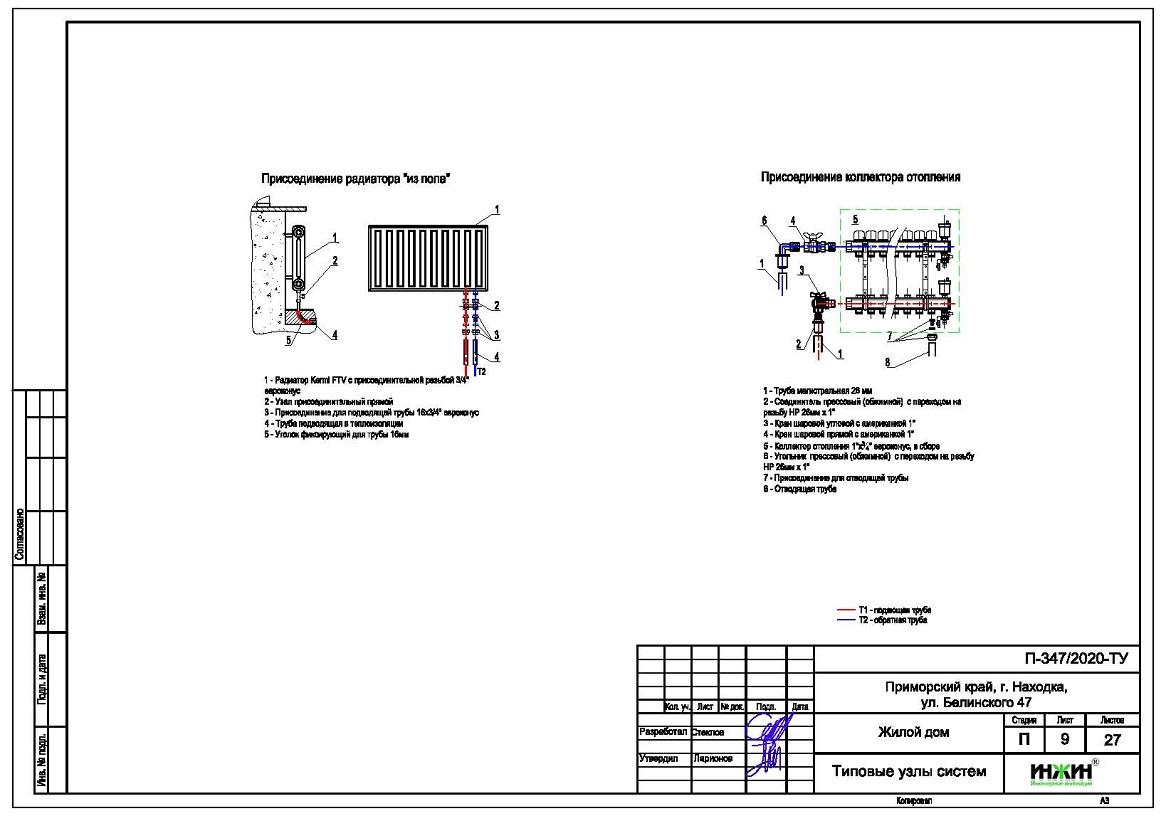

4. Типовые схемы системы отопления дома из газоблоков 153 м.кв.
5. Теплотехнический расчет отопления газоблочного дома 153 м.кв.

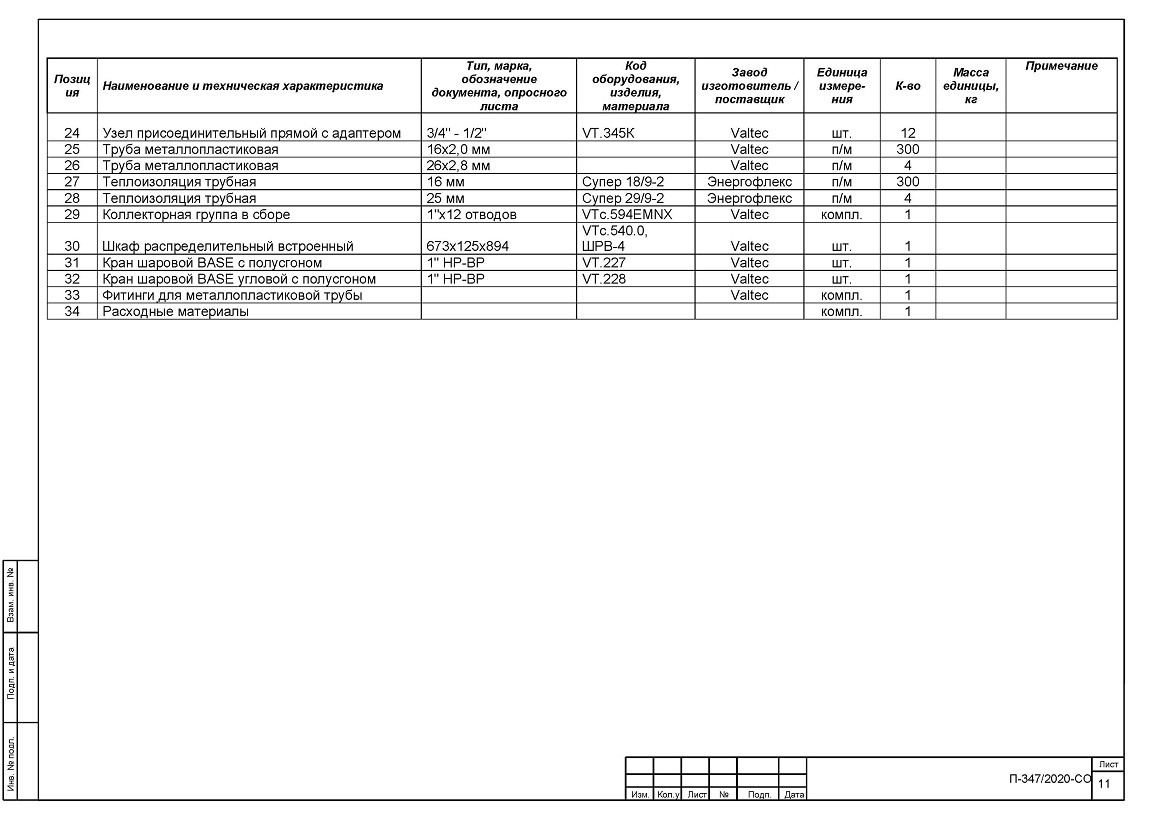

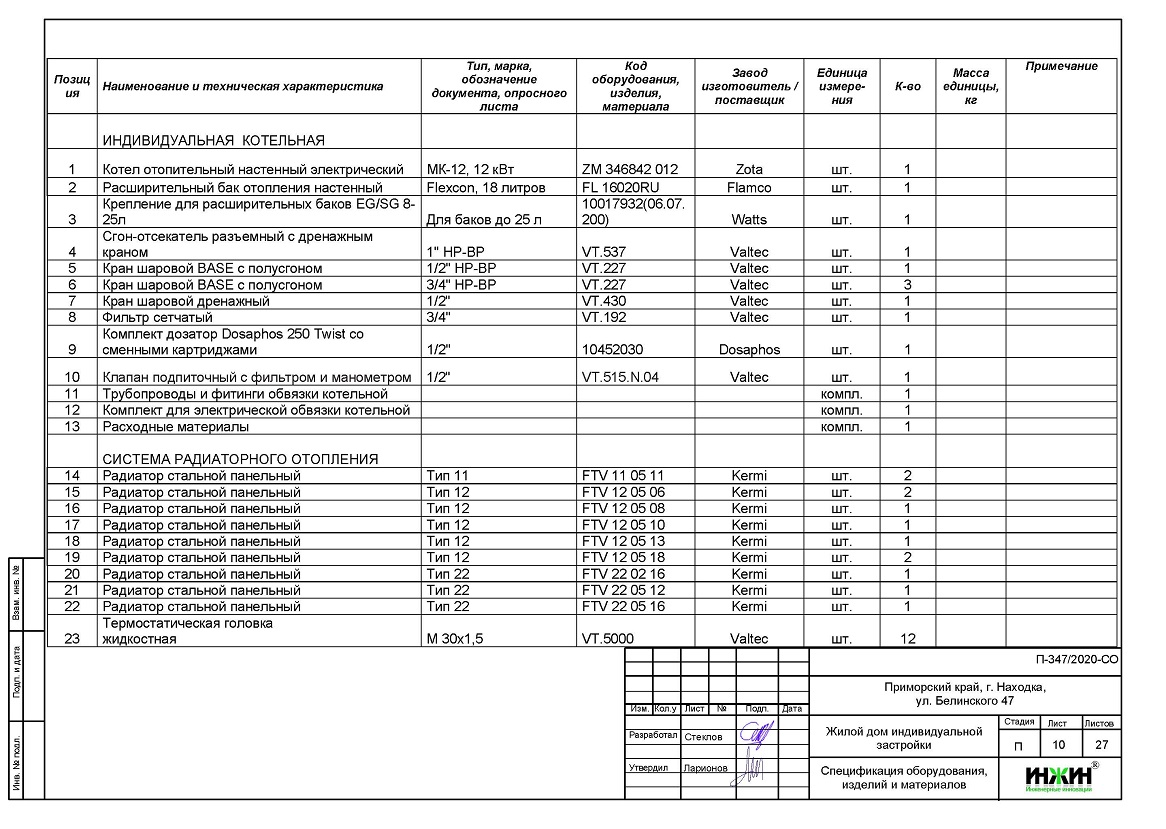

6. Спецификация материалов и оборудования по котельной и отоплению дома в г. Находка.
Объем проекта отопления дома в Находке: 27 листов.
Описание проекта отопления и котельной частного дома г. Находка.
Котельная частного дома в г. Находка(проект котельной бесплатно).
o Размещена в помещении 1-го этажа дома;
o Теплогенератор котельной - настенный электрический котел ZOTA MK, мощностью 12 кВт;
o Контуры теплоснабжения котельной – радиаторное отопление дома, подключение к котлу;
o Расширительный бак отопления - встроен в котел;
o Циркуляционный насос отопления - встроен в котел;
o Автоматика котельной – встроена в котел.
Отопление дома в г. Находка (проект отопления дома из газоблоков).
o Выполнен теплотехнический расчет отопления дома из газоблоков(утеплитель кровли и стен - минеральная вата 50мм и 150мм, соответственно, пола - ЭППС 100мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -22°С для Находкинской зоны (в районе Партизанска) (по СП 131.13330.2012), расчетный расход тепла на отопление составил 12,45 кВт, удельные теплопотери 82,8 Вт/м.кв.;
o Подобраны приборы для отопления дома: стальные панельные радиаторы KERMI с нижним подключением (из пола);
o Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С, коллекторы отопления Valtec, на 7 и 4 овода;
o Трубы отопления из металлопластика Valtec;
o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
o Теплоноситель в системе радиаторного отопления дома – подготовленная вода, предусмотрены средства защиты от образования накипи.
Водяной теплый пол проектом не предусмотрен.
