Объект: загородный дом из пеноблоков, площадью 306 м.кв., расположенный в ДП Кратово Раменского района Московской области

Цена (стоимость) проекта электрики (электропроводки): 36 628 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.

Проект электрики выполнен: 15.11.2021

Состав проекта электрики дома в ДП Кратово:
     1. Пояснительная записка. Общие данные по электроснабжению и освещению частного дома в ДП Кратово.
     2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома 306 м.кв.
     3. Чертежи электропроводки дома в ДП Кратово.
     4. Чертежи групповых осветительных сетей дома в ДП Кратово.
     5. Спецификация материалов и оборудования по электрике и электропроводке дома в ДП Кратово.


Объем проекта электрики дома 306 м.кв.: 18 листов.

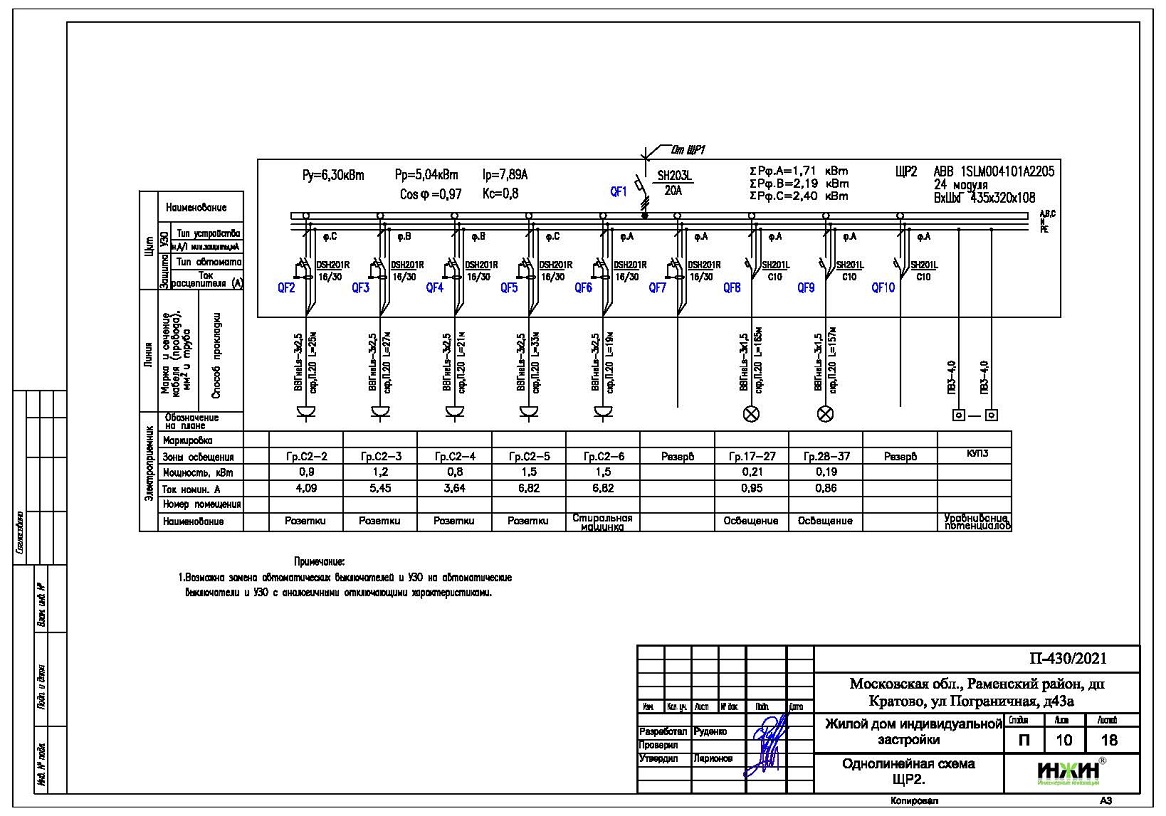

Проект электрики - электрощит дома в ДП Кратово  Проект электрики - электрощит 2 дома в ДП Кратово  Проект электрики - розетки 1 этажа дома в ДП Кратово

Проект электрики дома площадью 306 м.кв. в ДП Кратово- подробное описание.

Расчетные показатели по электроснабжению и освещению дома в ДП Кратово.
     o Расчетная электрическая мощность дома составила 17,54 кВт, с учетом коэффициента спроса 0,6, принятого согласно СП 256.1325800.2016;
     o При расчете учтено силовое оборудование: кондиционеры, газовый котел, приводы рольставен, сауна, скважинный насос.

Проект электрики - розетки 2 этажа дома в ДП Кратово  Проект электрики - освещение 1 этажа дома в ДП Кратово  Электропроводка - освещение 2 этажа дома в ДП Кратово

Распределительные электрические щиты дома площадью 306 м.кв.
     o Проектом предусмотрено два распределительных электрических щита, размещенные в техническом помещении 1 этажа и в коридоре 2-го этажа;
     o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щите – ABB, в количестве 32 шт. размещены во встраиваемых корпусах.


Силовая кабельная сеть (электропроводка) дома в ДП Кратово.

     o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
     o Общая протяженность линий электроснабжения и освещения – 1480 метров, вводные кабельные линии - бронированные кабели (ВБбШв) 130 метров;
     o Электропроводка предусмотрена скрытым способом, в гофрированной ПВХ-трубе и металлорукаве в виниловой оболочке;
     o Запроектировано 162 точки подключения розеток и выключателей освещения в доме;
     o Предусмотрены слаботочные линии локальной вычислительной сети и телевидения, общая протяженность - 470 метров.


    Предусмотрено резервное электропитание - однофазный бензиновый генератор (по выбору Заказчика).

Проект теплого пола дома в ДП КратовоЗаказать проект электрики дома дистанционно.

Для этого дома в ДП Кратово выполнен проект отопления, водоснабжения и канализации
