Выполненные проекты

Объект: двухэтажный дом из газобетона, площадью 160 м.кв., расположенный в СНТ "Лукошкино" Раменского района Московской области

Цена (стоимость) проекта электрики (электропроводки): 19 152 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.

Проект электрики выполнен: 14.12.2022

Состав проекта электрики дома в СНТ "Лукошкино":
     1. Пояснительная записка. Общие данные по электроснабжению и освещению частного дома в СНТ "Лукошкино".
     2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома 160 м.кв.
     3. Чертежи электропроводки дома в СНТ "Лукошкино".
     4. Чертежи групповых осветительных сетей дома в СНТ "Лукошкино".
     5. Спецификация материалов и оборудования по электрике и электропроводке дома в СНТ "Лукошкино".


Объем проекта электрики дома 160 м.кв.: 16 листов.

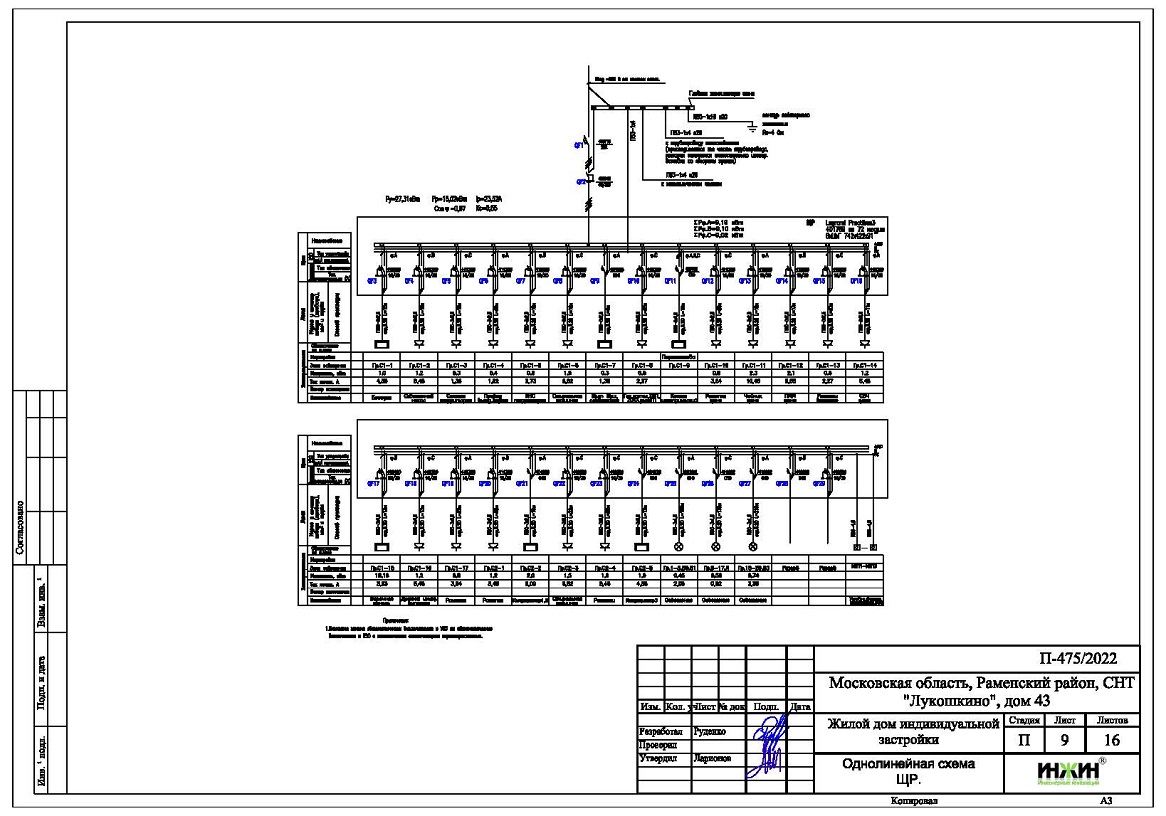

Проект электрики - распределительный электрический щит дома в СНТ "Лукошкино"  Проект электрики - розетки 1 этажа дома в  СНТ "Лукошкино"  Проект электрики - розетки 2 этажа дома в СНТ "Лукошкино"

Проект электрики дома площадью 160 м.кв. в СНТ "Лукошкино""- подробное описание.

Расчетные показатели по электроснабжению и освещению дома в СНТ "Лукошкино".
     o Расчетная электрическая мощность дома составила 15,02 кВт, с учетом коэффициента спроса 0,55, принятого согласно СП 256.1325800.2016;
     o При расчете учтено силовое оборудование: кондиционеры, газовый и электрический котлы, привод ворот, водоочистка, скважинный насос, электроплита.

Проект электрики - освещение 1 этажа дома в СНТ "Лукошкино"  Проект электрики - освещение 2 этажа дома в СНТ "Лукошкино"  Проект видеонаблюдения дома в СНТ "Лукошкино"

Распределительные электрические щиты дома площадью 160 м.кв.
     o Проектом предусмотрен распределительный электрический щит, размещенный в помещении котельной;
     o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щите – Legrand, в количестве 28 шт. размещены во встраиваемом корпусе.


Силовая кабельная сеть (электропроводка) дома в СНТ "Лукошкино".

     o Электропроводка дома предусмотрена с использованием кабелей ВВГнг с медными жилами в ПВХ-оболочке (не поддерживает горение);
     o Общая протяженность линий электроснабжения и освещения – 1150 метров, вводные кабельные линии - бронированные кабели (ВБбШв) 125 метров;
     o Электропроводка предусмотрена скрытым способом, в гофрированной ПВХ-трубе;
     o Запроектировано 101 точка подключения розеток и выключателей освещения в доме;
     o Предусмотрены слаботочные линии локальной вычислительной сети протяженностью 455 метров.


     Предусмотрена система резервного электропитания с использованием инвертора CyberPower CPS 5500 PRO с АКБ.

Котельная дома в СНТ "Лукошкино", проектЗаказать проект электрики дома дистанционно.

Для этого дома выполнен проект отопления, водоснабжения и канализации.
