Выполненные проекты

Объект: каркасный дом (одноэтажный)общей площадью 130 м.кв., расположенный в г. Рыбинск Ярославской области

Цена (стоимость) проекта электрики (электропроводки): 15 561  руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.

Проект электрики выполнен: 13.05.2024

Состав проекта электрики дома в Рыбинске:
     1. Пояснительная записка. Общие данные по электроснабжению и освещению частного дома в Рыбинске.
     2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома 130 м.кв.
     3. Чертежи электропроводки дома в Рыбинске.
     4. Чертежи групповых осветительных сетей дома в Рыбинске.
     5. Спецификация материалов и оборудования по электрике и электропроводке дома в Рыбинске.

Объем проекта электрики дома 130 м.кв.: 13 листов.

Проект электрики - электрощит дома в Рыбинске  Проект электрики - розетки 1 этажа дома в Рыбинске  Проект электрики - освещение дома в Рыбинске, 1 этаж

Проект электрики дома площадью 130 м.кв. в Рыбинске- подробное описание.

Расчетные показатели по электроснабжению и освещению дома в Рыбинске.
     o Расчетная электрическая мощность дома составила 14,75 кВт, с учетом коэффициента спроса 0,65, принятого согласно СП 256.1325800.2016;
     o При расчете учтено силовое оборудование: септик, газовый котел, скважинный насос, кондиционеры.

Распределительные электрические щиты дома площадью 130 м.кв.
     o Проектом предусмотрен распределительный электрический щит, расположенный в котельной;
     o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щите – ABB, в количестве 21 шт. размещены в пристраиваемых корпусах.


Силовая кабельная сеть (электропроводка) дома в Рыбинске.

     o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
     o Общая протяженность линий электроснабжения и освещения – 520 метров, вводная кабельная линия - бронированный кабель 20 метров;
     o Электропроводка предусмотрена скрытым способом, в конструкции пола и стен помещений;
     o Запроектировано 77 точек подключения розеток и выключателей освещения в доме;
     o Предусмотрены слаботочные линии телевидения, общая протяженность - 50 метров.


    Система резервного электропитания не предусмотрена.

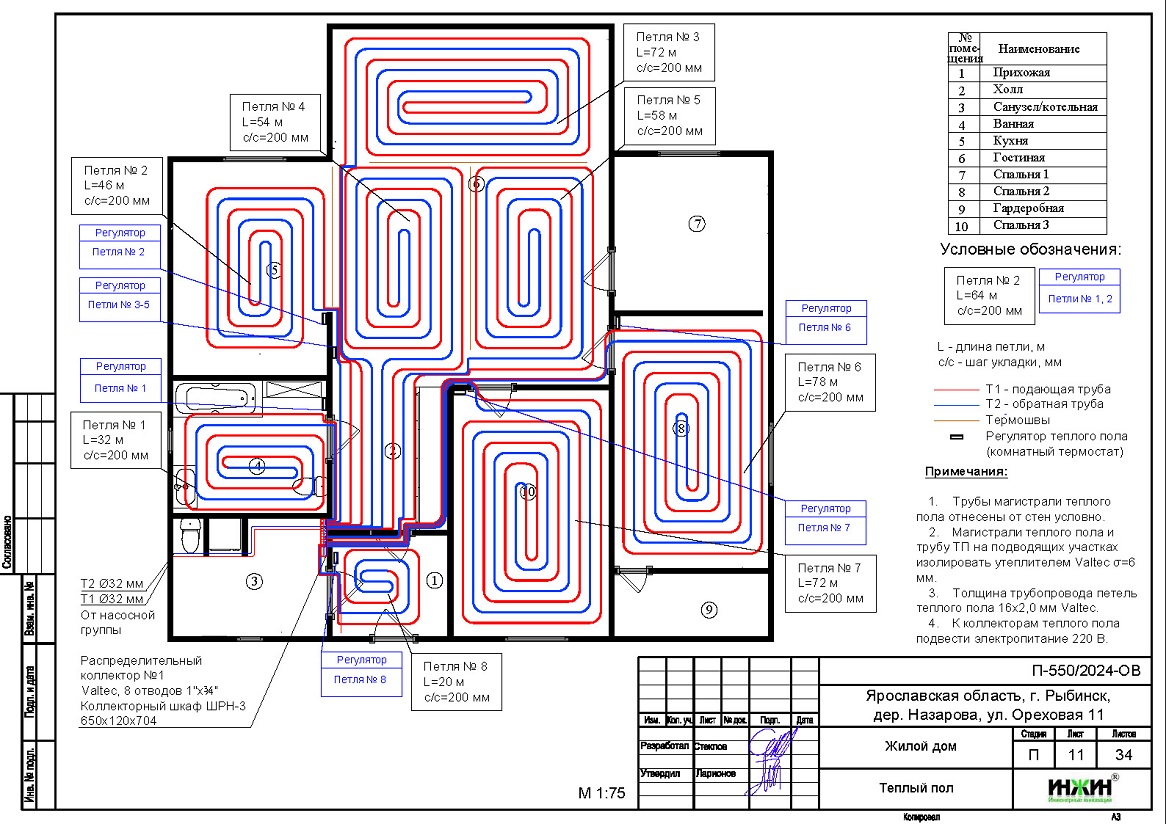

Проект теплого пола дома в РыбинскеЗаказать проект электрики частного дома дистанционно.

Для этого дома в Рыбинскевыполнен проект отопления.
