Отопление банного комплекса в Свердловской обл., проект
Объект: частная баня из бруса, общей площадью 108 м.кв., расположенная в п. Билимбай Свердловской области
Вариант отопления: «Комфортный+»
Цена проекта отопления, канализации и водоснабжения: 27 805 руб. со скидкой 10%, проект котельной - бесплатно.
Проект котельной, отопления, водоснабжения и канализации выполнен: 05.10.2026
Состав проекта котельной, отопления, канализации и водоснабжения бани в п. Билимбай Свердловской области:
1. Пояснительная записка проекта, общие данные по системам отопления, канализации и водоснабжения бани 108 м.кв. в Екатеринбурге.

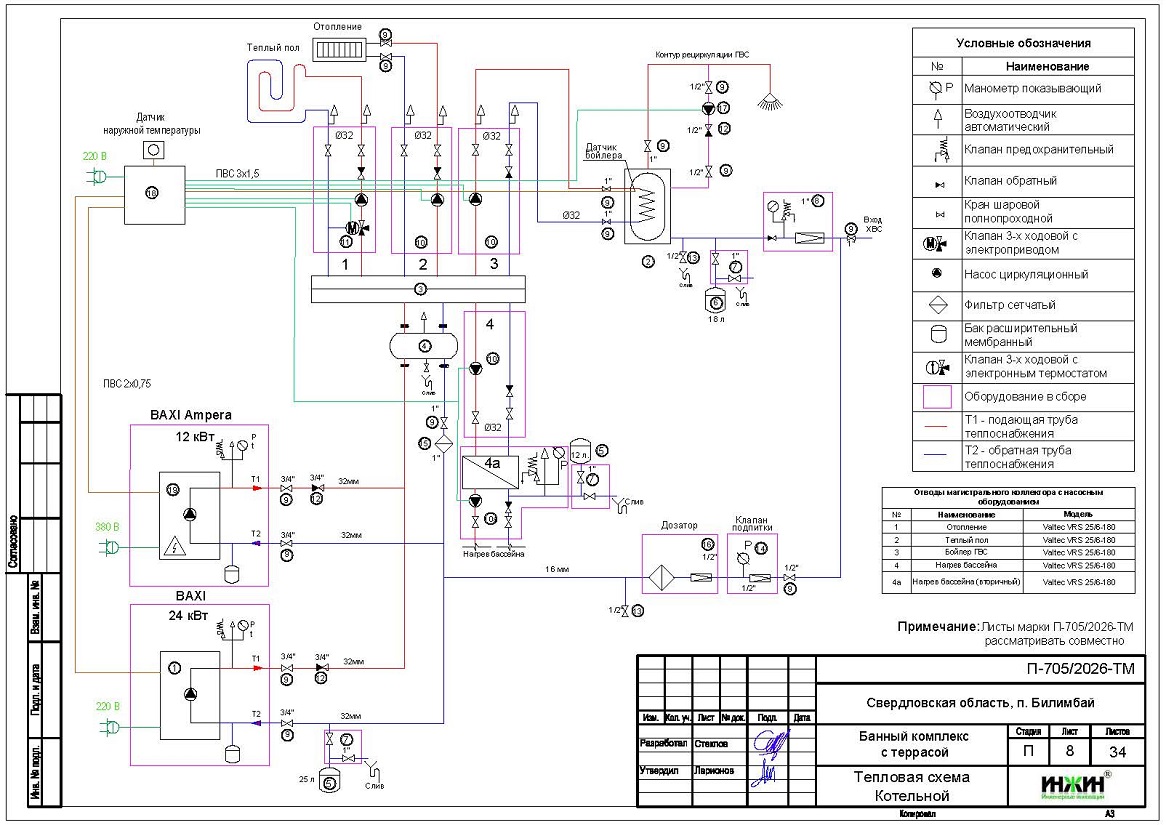

2. Тепломеханическая схема теплового пункта с размещением оборудования в отдельном помещении бани.
3. Комплект поэтажных чертежей радиаторного отопления бани в п. Билимбай Свердловской области.
4. Комплект чертежей теплого пола на площади 96 м.кв.
5. Комплект чертежей водоснабжения и канализации бани из бруса в п. Билимбай Свердловской области.
7. Теплотехнический расчет отопления бани из бруса.
8. Спецификация материалов и оборудования по котельной, отоплению, канализации и водоснабжению бани в п. Билимбай Свердловской области.
Объем проекта отопления, канализации и водоснабжения бани в п. Билимбай Свердловской области: 34 листа.
Описание проекта отопления, котельной, канализации и водоснабжения бани 108 м.кв. в п. Билимбай Свердловской области.

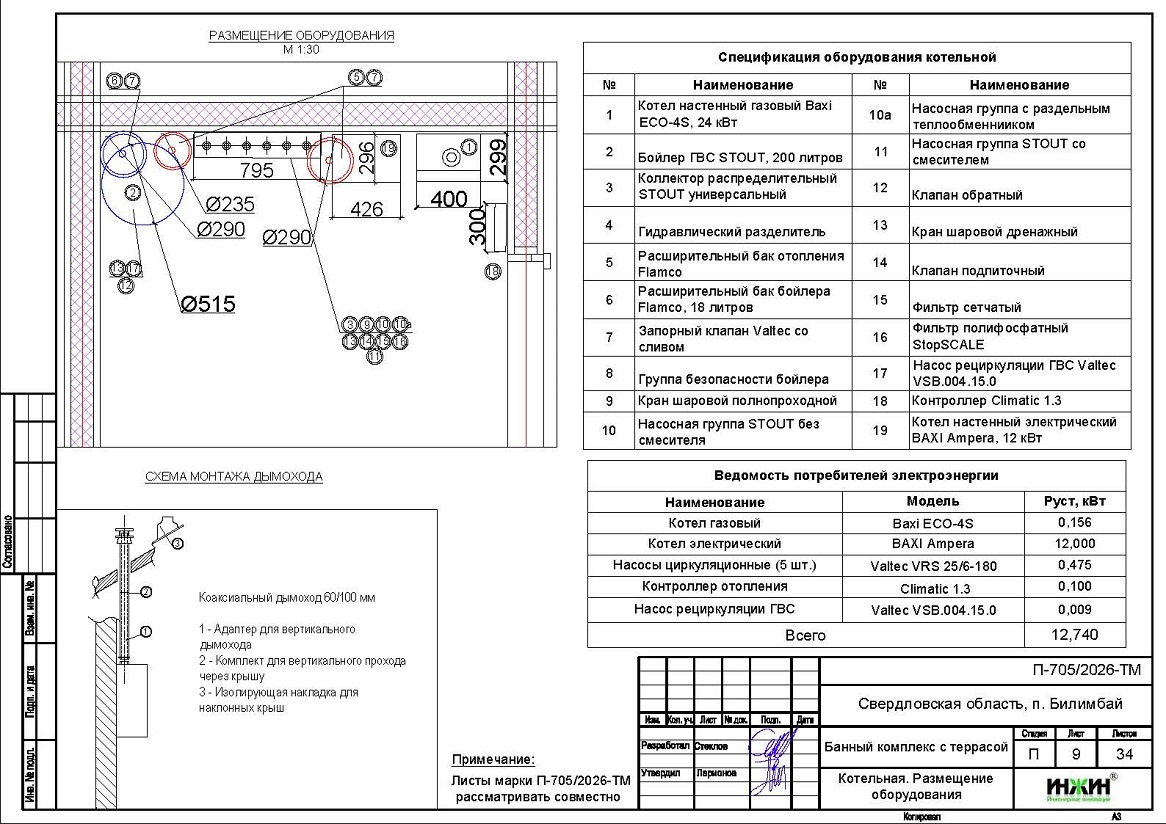

Котельная частной бани в п. Билимбай Свердловской области.
o Размещена в отдельном помещении бани.
o Контуры теплоснабжения теплового пункта – радиаторное отопление банного комплекса, теплый пол, теплообменник бассейна, и горячее водоснабжение, для которого предусмотрен накопительный бойлер STOUT, объемом 200 литров (подключение к коллектору);
o Расширительные баки отопления и бойлера Flamco, объемом 25 и 18 литров, соответственно;
o Автоматика котельной – контроллер ZONT Climatic 1.3 со встроенным GSM-модулем и блоком расширения.

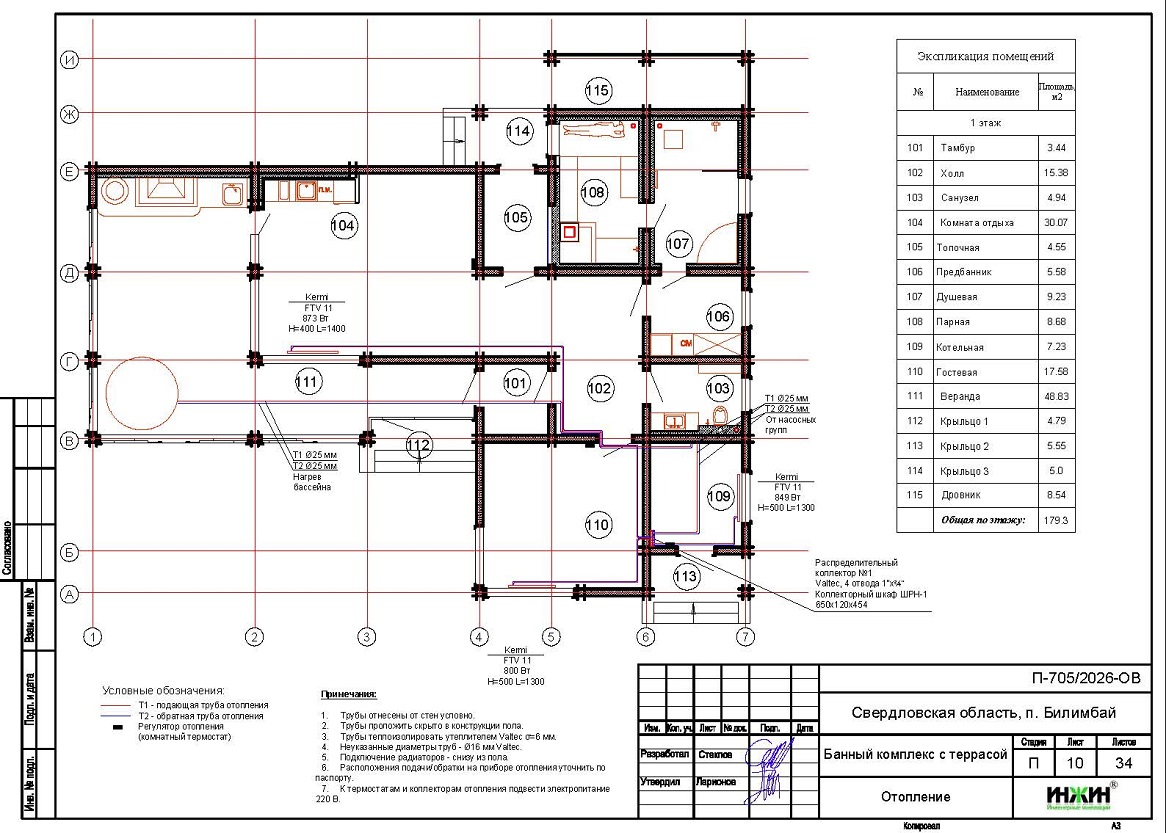

Система отопления банного комплекса в п. Билимбай Свердловской области (проект отопления бани).
o Выполнен теплотехнический расчет отопления комплекса строений (утеплитель кровли - базальтовая вата 200мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -32°С для Екатеринбурга (по СП 131.13330.2020), расчетный расход тепла на отопление бани составил 9,3 кВт, удельные теплопотери 85,5 Вт/м.кв.;
o Подобраны приборы для отопления бани: стальные панельные радиаторы Kermi с нижним подключением;
o Схема радиаторного отопления бани двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
o Трубы отопления из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов отопления Valtec, толщиной 6мм;
o Теплоноситель в системе радиаторного отопления бани – подготовленная вода.

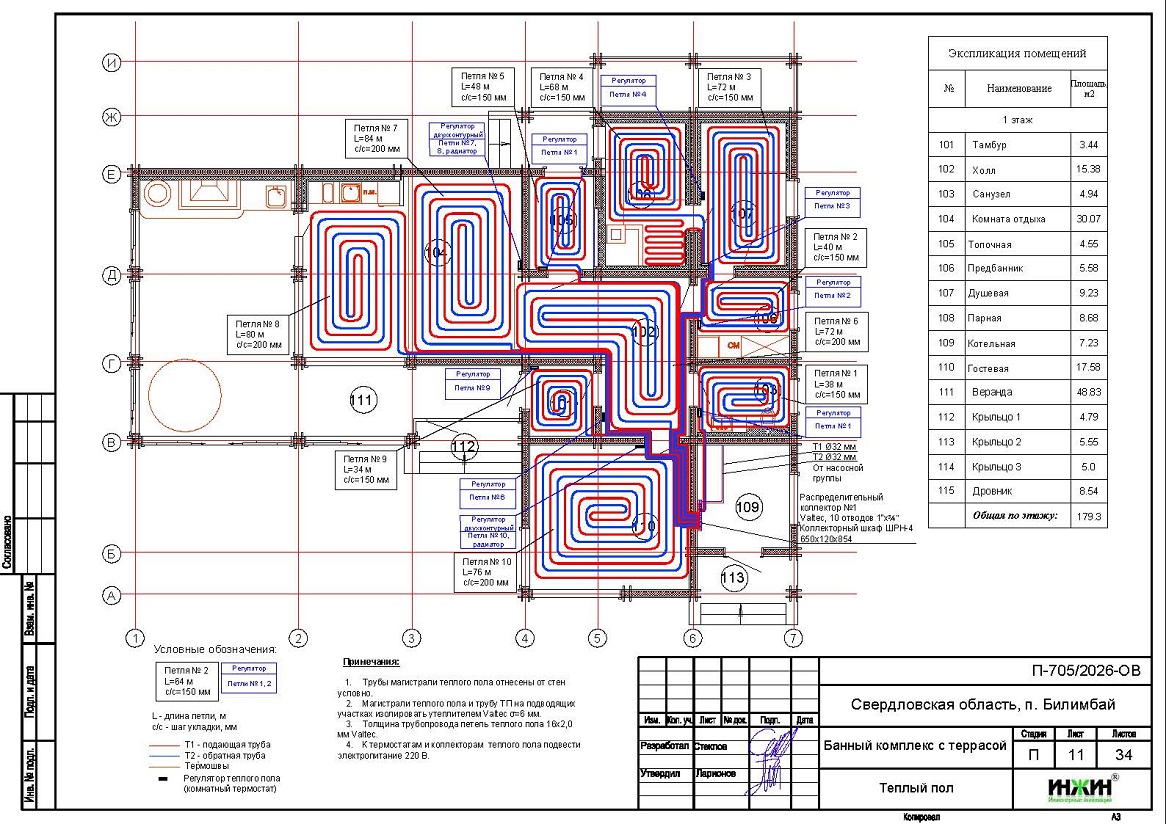

Водяной теплый пол бани в п. Билимбай Свердловской области(проект теплого пола).
o Водяной теплый пол в бане предусмотрен на площади 96 м.кв., коллектор теплого пола Valtec на 10 отводов (всего 10 петель);
o Предусмотрен насосно-смесительный узел для теплоснабжения водяного теплого пола бани;
o Трубопроводы теплого пола – сшитый полиэтилен Valtec;
o Регулирование температуры теплого пола - общее, регулятором на смесительной группе, а также зональное, по помещениям, при помощи электронных комнатных термостатов Valtec с Wi-Fi (обзор которых публиковали на нашем сайте в разделе новинок).

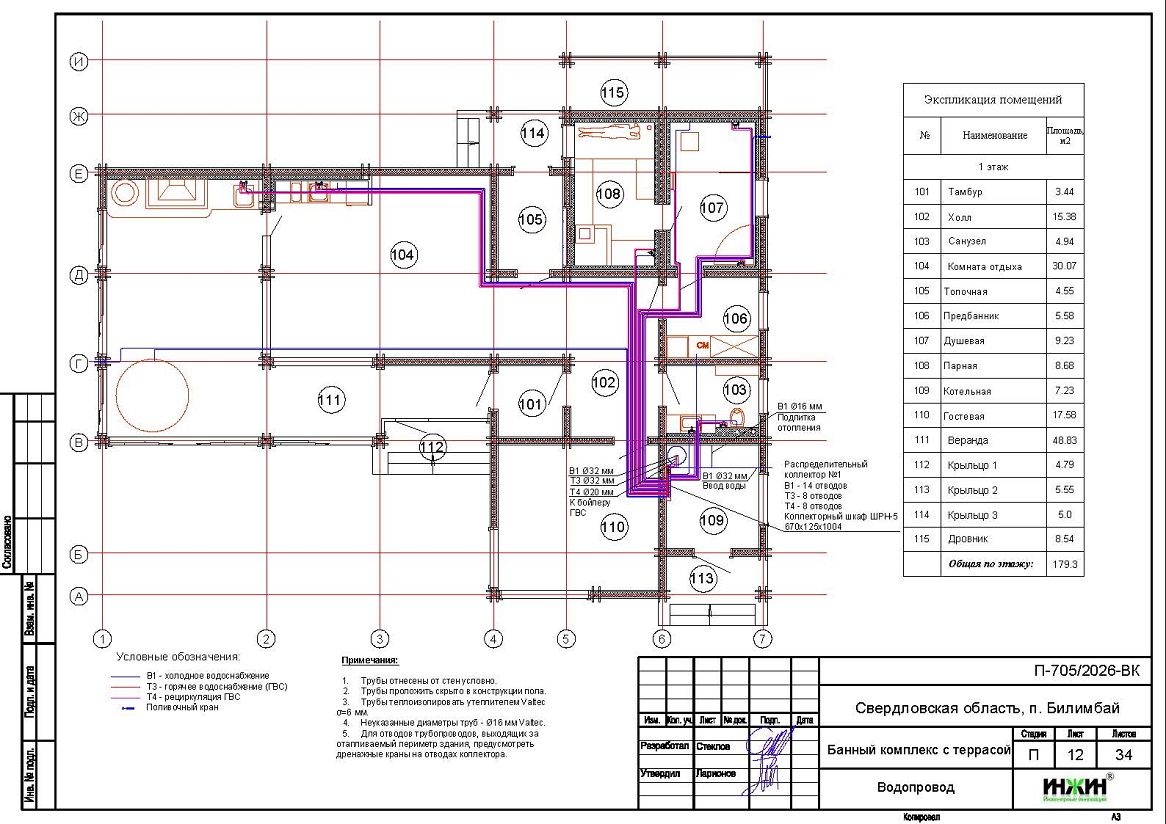

Внутренний водопровод бани в п. Билимбай Свердловской области (проект водоснабжения).
o Схема внутреннего водоснабжения бани – коллекторно-лучевая с рециркуляцией горячей воды через проходные водорозетки, выполнен расчет 30-и точек водоснабжения и полотенцесушителей;
o Трубопроводы системы водоснабжения – из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов Valtec, толщиной 6мм.

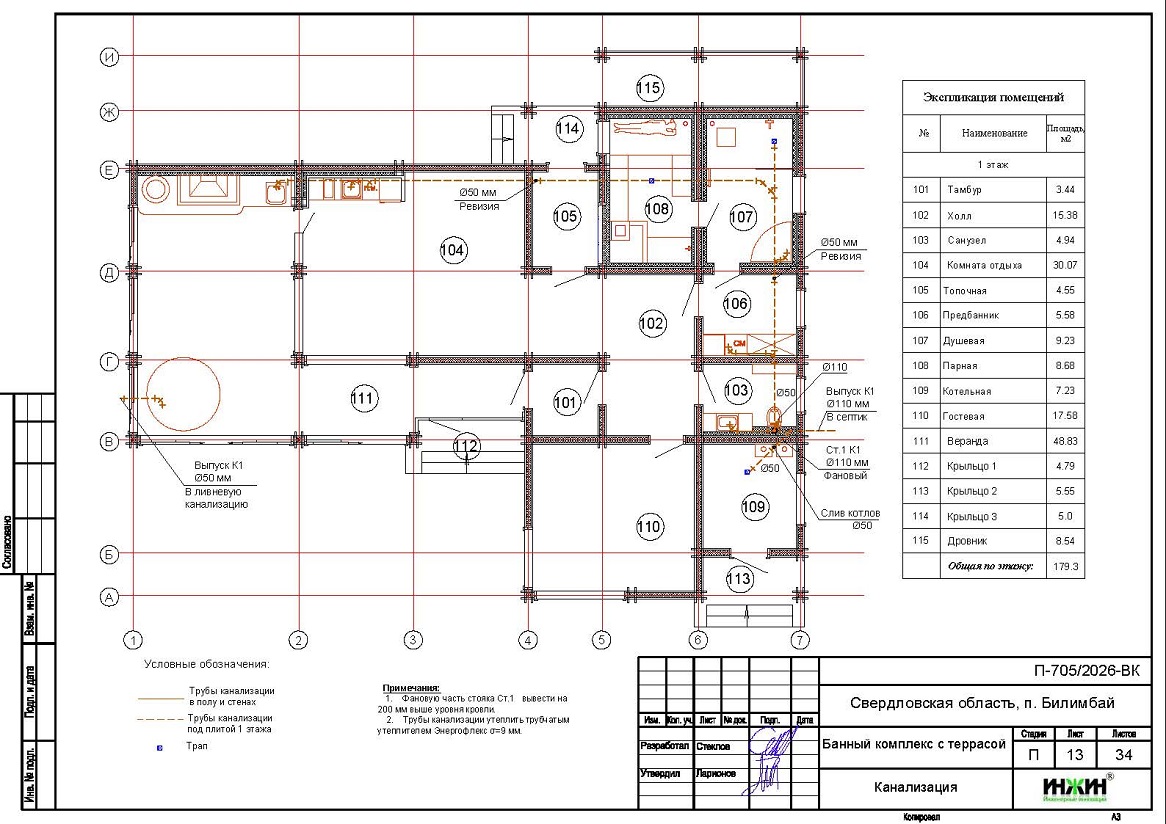

Внутренняя канализация (проект канализации) бани в п. Билимбай Свердловской области.
o Безнапорная, отвод стоков от санитарно-технических приборов предусмотрен в септик;
o Произведен расчет 13-и точек бытовой канализации;
o Канализационные трубы Синикон, раструбные.
