Выполненные проекты

Объект: загородный дом с баней общей площадью 398 м.кв. в ДНП «Ветеран» Домодедовского района Московской области
Вариант отопления: «Комфортный»

Стоимость (цена) проекта отопления и водоснабжения дома с баней: 46 189 руб. со скидкой 15% за комплексный проект отопления и электрики (проекты котельных дома и бани бесплатно).

Проект отопления и водоснабжения выполнен: 09.04.2018

Состав проекта котельных (дома и бани), отопления, теплого пола и водоснабжения двух строений:
     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и теплого пола дома и бани.
     2. Тепломеханические схемы двух котельных (дома и бани) с с размещением оборудования в соответствующих помещениях.
     3. Комплект поэтажных чертежей радиаторного отопления дома и бани с расстановкой радиаторов и прокладкой трубопроводов.
     4. Комплект чертежей водяного теплого пола дома и бани.
     5. Комплект чертежей внутреннего водопровода двух строений.
     6. Теплотехнический расчет отопления дома и бани.
     7. Спецификация материалов и оборудования по котельной, отоплению, теплому полу и водоснабжению для дома и бани (отдельно).

Объем проекта: 63 листа.

Решения, принятые в проекте отопления и водоснабжения в соответствии с заданием Заказчика.

Котельная дома (проект котельной дома бесплатно).

     o Котел газовый напольный Buderus Logano G234WS мощностью 44 кВт;
     o Размещение котельной в отдельном помещении дома;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, водяной теплый пол и горячее водоснабжение (бойлер для дома);
     o Для приготовления горячей воды предусмотрен накопительный бойлер Buderus Logalux SU200/5E, объемом 200 литров;
     o Расширительные баки отопления и водоснабжения Flamco, 50 и 18 литров, соответственно;
     o Насосы отопления, теплого пола и загрузки бойлера Grundfos UPM3 Hybrid 25-70, энергоэффективные (с частотным регулированием) входящие в комплект поставки насосных групп;
     o Дымоудаление естественное, предусмотрен керамический дымоход Schiedel Keranova;
     o Распределительный коллектор котельной Meibes, с гидрострелкой и насосными группами «Поколение 8»;
     o Предусмотрена автоматическая подпитка отопления при помощи подпиточного клапана Watts ALOMD;
     o Автоматика котельной – система управления EMS plus, Buderus Logamatic MC110 в составе модуля управления RC310 с дополнительными смесительными модулями ММ100 и комнатным термостатом Logamatic TC100.

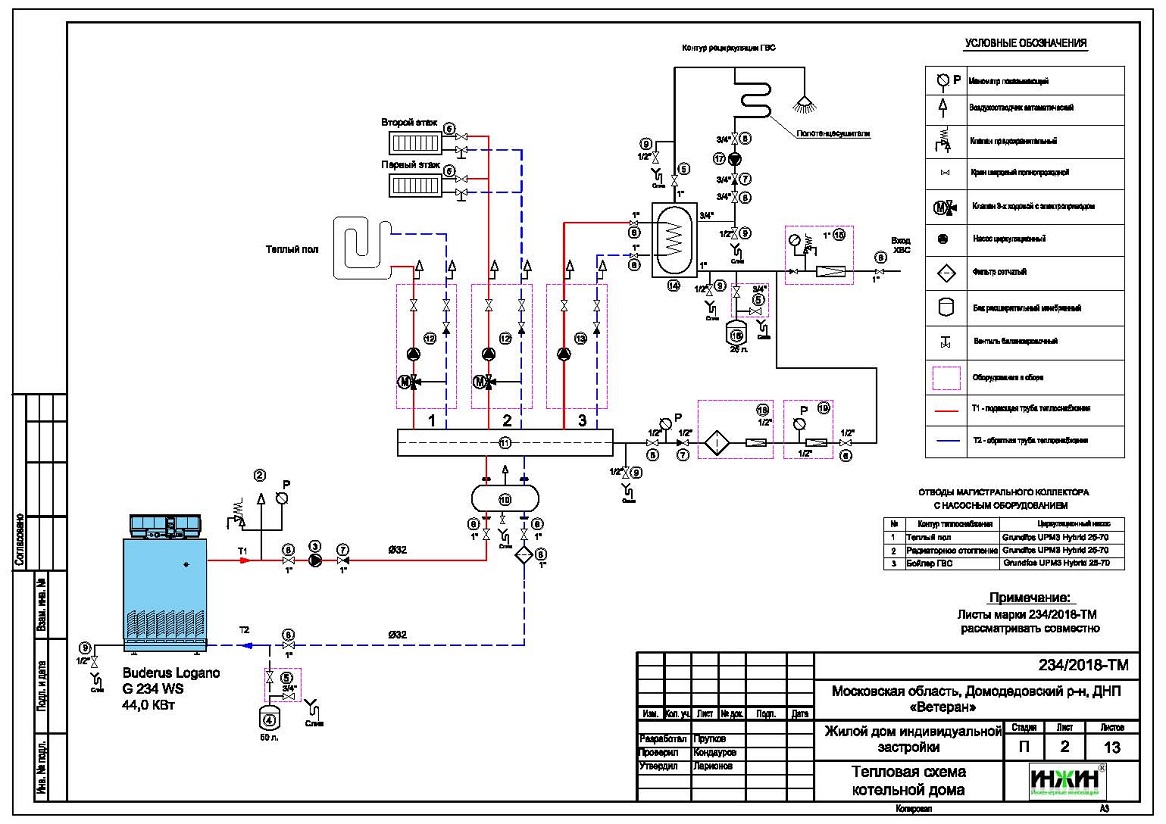

Проект котельной дома в ДНП «Ветеран»  Проект котельной дома, тепломеханическая схема  Проект котельной бани ДНП «Ветеран»

Котельная бани (проект котельной бани бесплатно).
     o Котел газовый настенный Buderus Logamax U072-18 мощностью 18 кВт;
     o Контуры теплоснабжения котельной – радиаторное отопление бани, водяной теплый пол бани и горячее водоснабжение;
     o Для приготовления горячей воды предусмотрен накопительный бойлер Buderus Logalux SU160, объемом 610 литров;
     o Расширительный бак водоснабжения Flamco, 18 литров, бак отопления встроен в котел;
     o Насосы отопления и теплого пола Wilo Yonos Para 15/6 RKC, встроены в насосные группы;
     o Дымоудаление принудительное, комплект коаксиального дымохода Buderus для горизонтального прохода через стену, 60/100мм;
     o В качестве распределительного коллектора использован компактный насосно-смесительный модуль Meibes Kombimix, с опциональной насосной группой загрузки бойлера;
     o Предусмотрена автоматическая подпитка отопления;
     o Автоматика котельной – встроена в котел, с термостатом Open therm (с функцией недельного программирования) Simple MMI 7 Days.
Автоматизация отопления (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование) и температуре в помещении;
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения дома. Для бани – ручное управление контурами (термостат).

Система отопления отопления дома и бани.

     o Выполнен теплотехнический расчет отопления, с учетом теплопотерь через ограждающие конструкции, теплоотдачи отопительных приборов, теплого пола, полотенцесушителей (в санузлах) и оборудования в котельной, расчетный расход тепла на отопление дома составил 25,7 кВт, на отопление бани10,9 кВт;
     o Подобраны приборы для системы отопления: стальные панельные радиаторы Kermi в вентильном исполнении, а также встраиваемые в пол конвекторы Varmann (только для дома) с естественной конвекцией;
     o Схема радиаторного отопления дома и бани двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график системы отопления 80/60°С;
     o Трубы отопления из сшитого полиэтилена Rehau RAUTITAN flex;
     o Коллекторы отопления – Rehau HKV, на 9 и 12 отводов (для дома), и 8 отводов (для бани);
     o Шкафы коллекторные Valtec, встраиваемые и пристраиваемые;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов дома и бани – подготовленная вода.

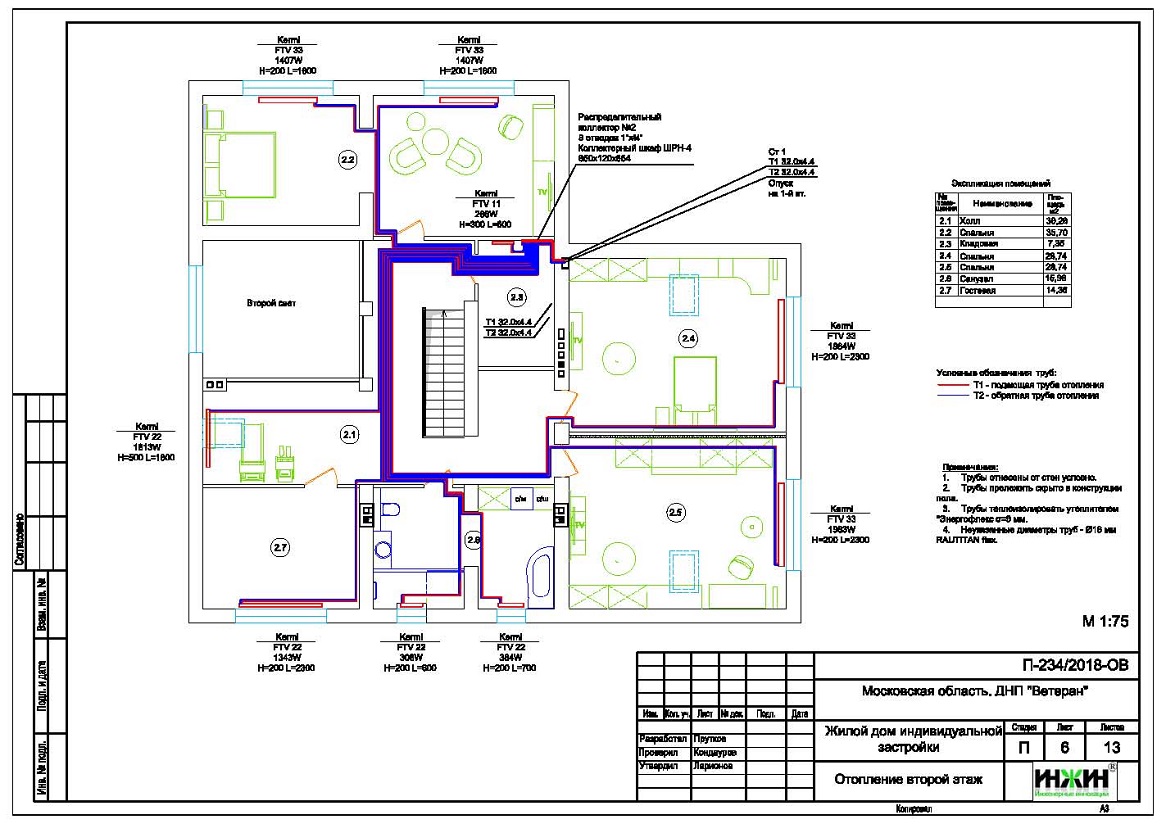

Проект отопления 1 этажа дома в  ДНП «Ветеран»  Проект радиаторного отопления 2 этажа дома в ДНП «Ветеран»  Проект отопления бани в ДНП «Ветеран»

Водяной теплый пол дома и бани (проект теплого пола).

     o Водяной теплый пол в доме предусмотрен на площади 57 м.кв. (11 петель), в бане – на площади 28 м.кв. (5 петель);
     o Предусмотрены отдельные контуры для теплоснабжения водяного теплого пола в доме и в бане;
     o Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S;
     o Коллекторы теплого пола Rehau HKV-D с расходомерами на 11 отводов для дома и 5 отводов для бани;
     o Основание теплого пола – маты из ламинированного пенополистирола Elsen ElM01.50;
     o Регулирование температуры теплого пола общее, автоматикой соответствующей котельной.

Водоснабжение дома и бани.
     o Схема внутреннего водопровода – тройниковая, с рециркуляцией горячей воды через полотенцесушители и проходные водорозетки;
     o Выполнен расчет 26-ти точек водопровода для дома и 16-ти точек водопровода для бани;
     o Трубы системы водоснабжения – из сшитого полиэтилена Rehau;
     o Для наружного использования предусмотрен кран Meibes SEPP-Eis с защитой от замерзания;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 9мм.

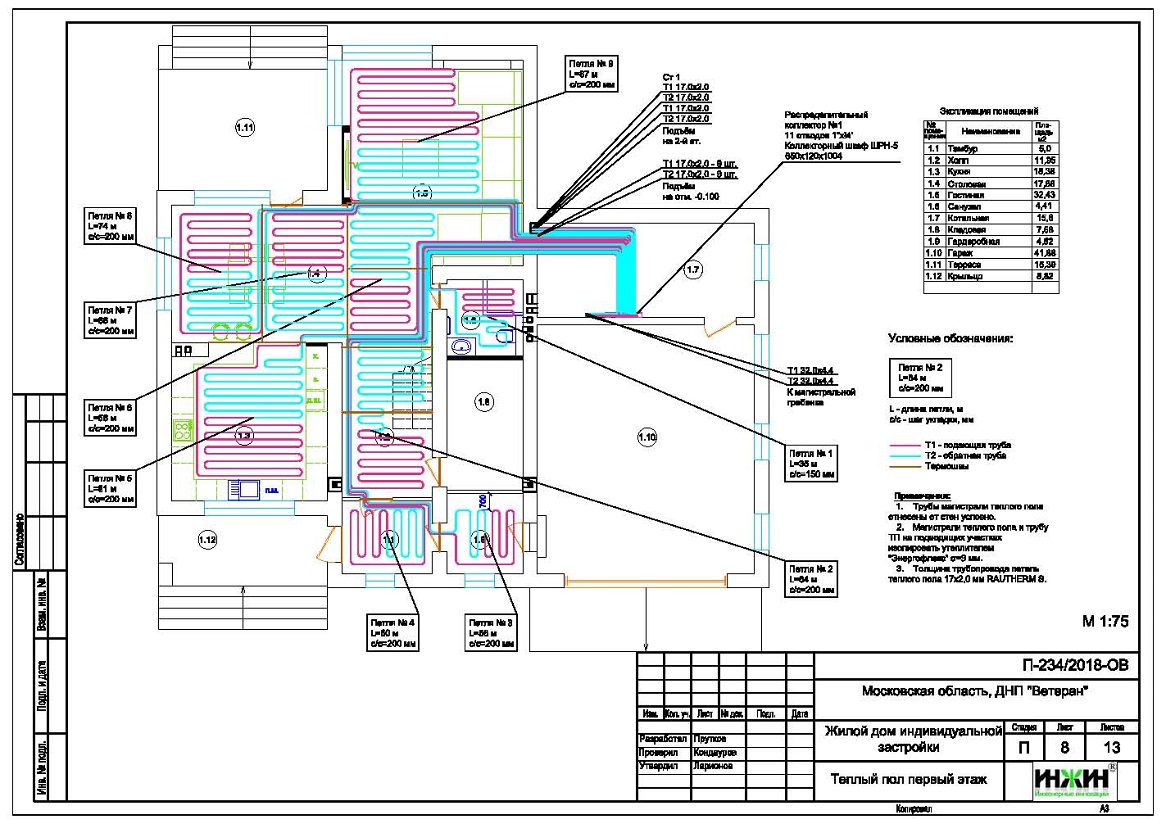

  Проект теплого пола дома в ДНП «Ветеран»Проект водоснабжения дома в ДНП «Ветеран»  Проект водоснабжения бани в ДНП «Ветеран»

Заказать проект отопления и водоснабжения в нашей компании со скидкой.
Проект электрики дома в ДНП «Ветеран»Для этого дома выполнен проект электрики.
