Выполненные проекты

Объект: частный дом площадью 110 м.кв., расположенный в г. Сергиев Посад Московской области

Цена проекта отопления и водоснабжения: 12 200 руб.

Проект котельной отопления и водоснабжения выполнен: 10.12.2018

Состав проекта котельной, отопления и водоснабжения дома в г. Сергиев Посад:
     1. Пояснительная записка проекта. Общие данные по системам отопления и водоснабжения частного дома 110 м.кв.
     2. Тепломеханическая схема котельной с размещением оборудования в помещении кухни.
     3. Комплект поэтажных чертежей радиаторного отопления дома в 110 м.кв..
     4. Комплект чертежей внутреннего водопровода.
     5. Теплотехнический расчет отопления дома в г. Сергиев Посад.
     6. Спецификация материалов и оборудования по котельной, отоплению и водоснабжению дома в г. Сергиев Посад.
Объем отопления и водопровода:
27 листов.
Описание проекта отопления, котельной и водоснабжения частного дома 110 м.кв.

Котельная частного дома (проект котельной бесплатно).

     o Котел размещен в помещении кухни 1-го этажа дома;
     o Котел настенный газовый двухконтурный Buderus мощностью 24 кВт (в наличии на объекте);
     o Контуры теплоснабжения котельной – радиаторное отопление дома;
     o Приготовление горячей воды производится вторым контуром кола, проточным способом;
     o Расширительный бак отопления встроен в котел;
     o Циркуляционный насос отопления встроен в котел;
     o Дымоудаление принудительное, дымоход коаксиальный, 60/100, вывод через стену;
     o Распределительный коллектор не предусмотрен;
     o Автоматика котельной встроена в котел.

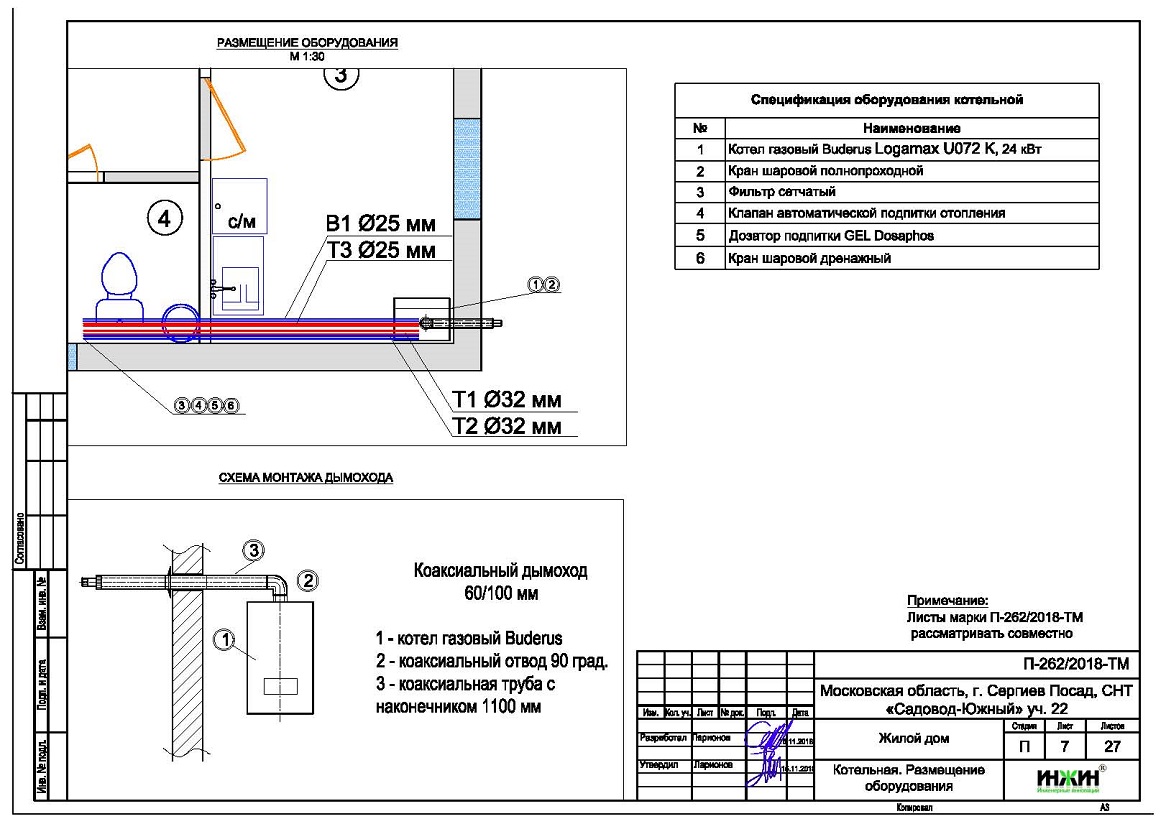

 Проект котельной дома в г. Сергиев Посад  Отопление 1 этажа дома в г. Сергиев Посад  Проект отопления 2 этажа дома в г. Сергиев Посад

Отопление дома 110 м.кв. (проект отопления).

     o Выполнен теплотехнический расчет отопления дома, с учетом теплопотерь через ограждающие конструкции при наружной температуре -28°С для Московской области (по СП 131.13330.2012), теплоотдачи отопительных приборов, расчетный расход тепла на отопление дома составил 14,23 кВт;
     o Подобраны приборы для отопления дома: стальные панельные радиаторы Prado с боковым подключением;
     o Схема радиаторного отопления дома двухтрубная, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
     o Трубы отопления из полипропилена Valtec, открытая прокладка по стенам, не теплоизолируются;
     o Теплоноситель в системе радиаторного отопления – подготовленная вода.

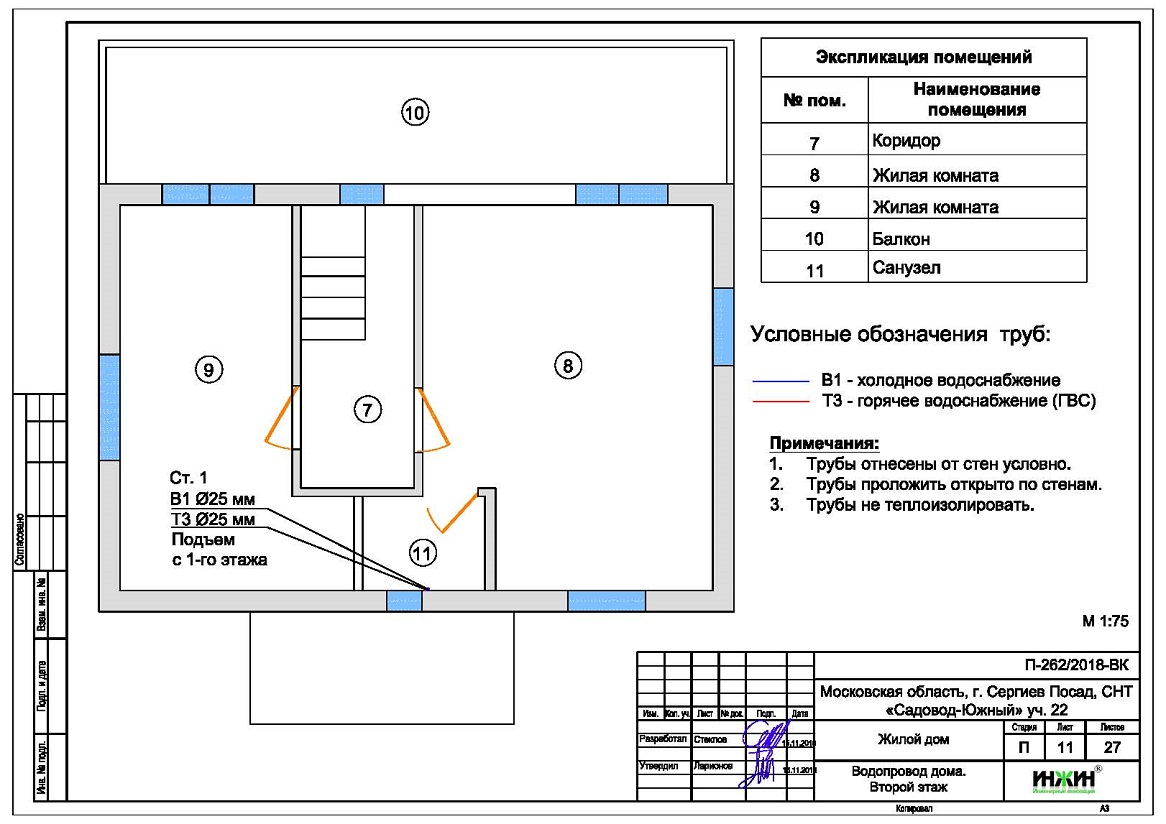

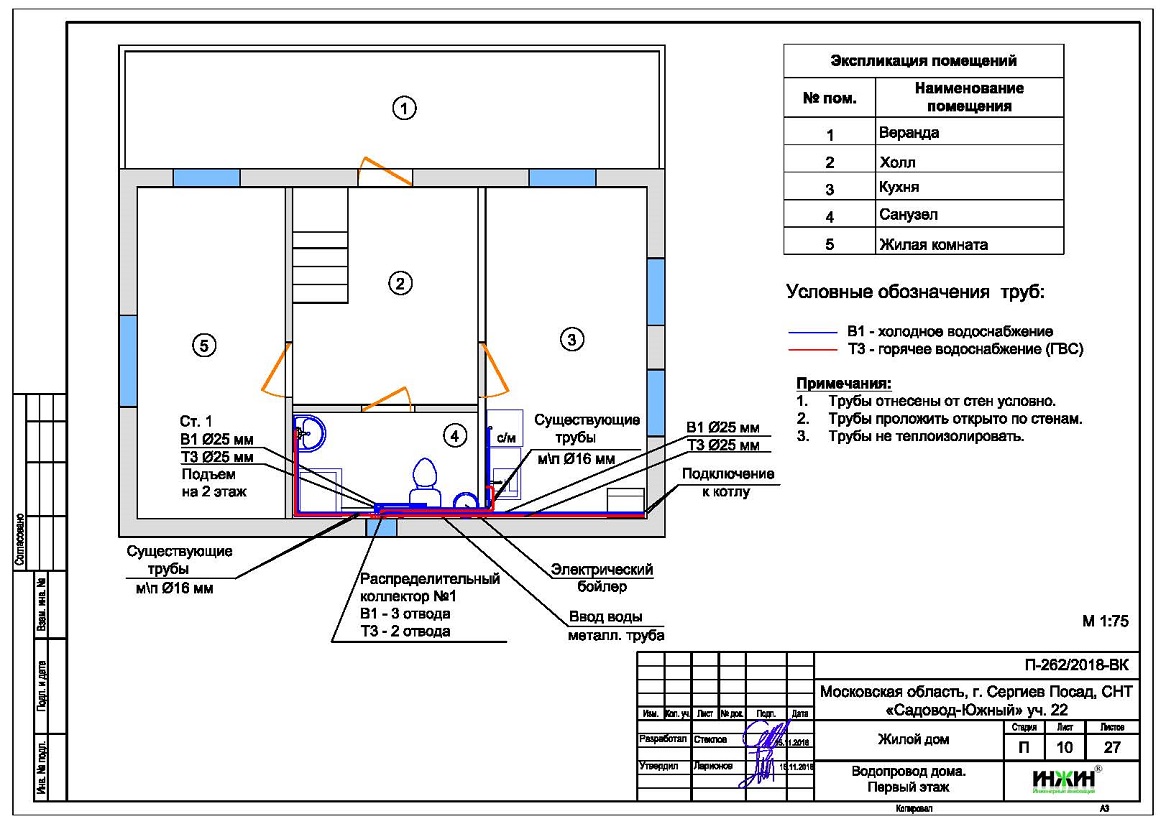

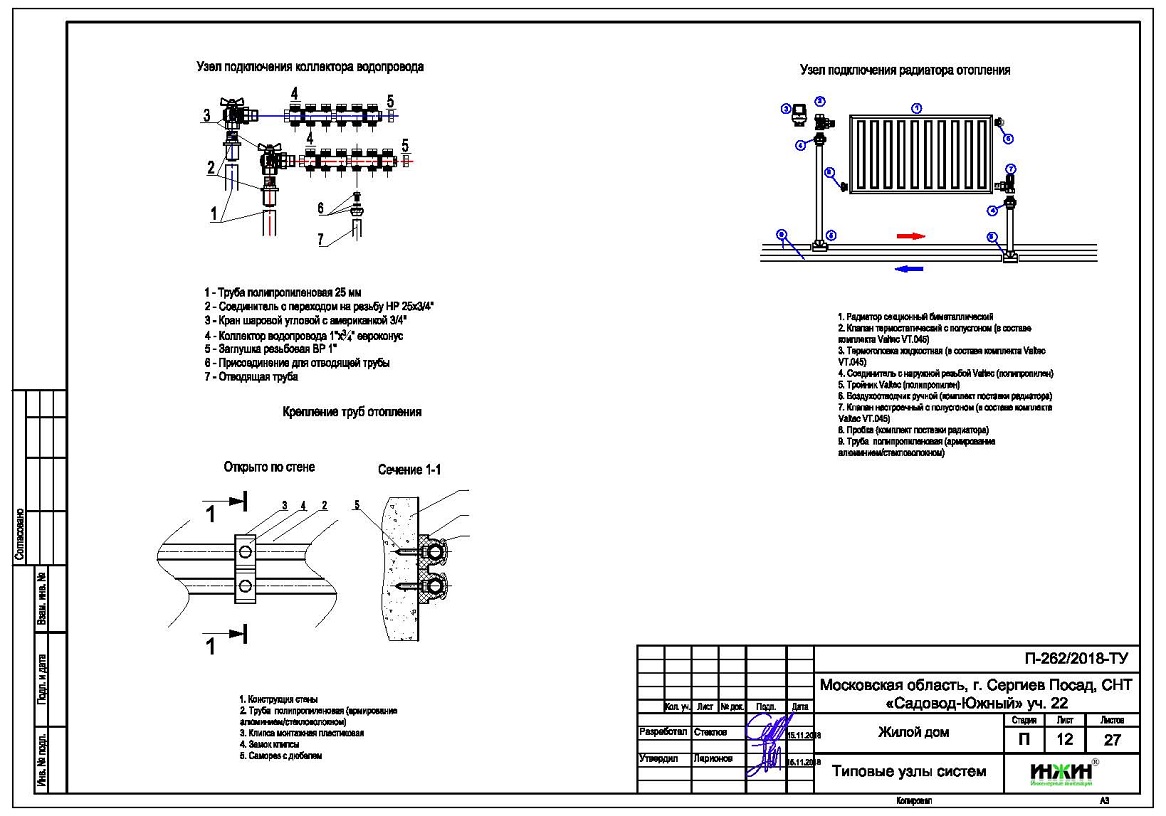

Проект водопровода дома в г. Сергиев Посад  Водоснабжение 2 этажа дома в г. Сергиев Посад  Проект отопления, типовые узлы

Водоснабжение дома в г. Сергиев Посад.

     o Схема внутреннего водопровода дома – тройниковая тупиковая, без рециркуляции горячей воды;
     o Выполнен расчет 8-ми точек водопровода;
     o Трубы системы водоснабжения – из полипропилена Valtec;
     o Теплоизоляция трубопроводов водопровода Энергофлекс, толщиной 9мм.
