Выполненные проекты

Объект: двухэтажный дом из бруса общей площадью 227 м.кв. в КП "Подосинки Ленд" Ясногорского района Тульской области.

Вариант отопления: «Комфортный»

Цена проекта отопления, канализации и водоснабжения: 38 421 руб. со скидкой 10%, проект котельной - бесплатно.

Проект котельной, отопления, водоснабжения и канализации выполнен: 21.12.2020

Состав проекта котельной, отопления, канализации и водоснабжения дома в Тульской области:
     1. Пояснительная записка проекта, общие данные по системам отопления, канализации и водоснабжения дома 277 м.кв. в Тульской области.
     2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении дома из дерева.
     3. Комплект поэтажных чертежей радиаторного отопления дома в КП "Подосинки Ленд".
     4. Комплект чертежей теплого пола на площади 108 м.кв.
     5. Комплект чертежей водоснабжения и канализации частного дома из бруса в КП "Подосинки Ленд".
     6. Типовые схемы системы отопления канализации и водоснабжения дома 227 м.кв.
     7. Теплотехнический расчет отопления дома из бруса.
     8. Спецификация материалов и оборудования по котельной, отоплению, канализации и водоснабжению дома в Тульской области.
Объем проекта отопления, канализации и водоснабжения дома в Тульской области:
 43 листа.
Описание проекта отопления, котельной, канализации и водоснабжения частного дома 227 м.кв. в Тульской области.

Котельная частного дома в КП "Подосинки Ленд"(проект котельной бесплатно).

     o Размещена в отдельном помещении дома 277 м.кв.;
     o Теплогенераторы: основной - настенный газовый котел Vaillant, мощностью 32 кВт, резервный - настенный электрический котел Proherm Скат мощностью 14 кВт, дополнительный - каминная топка EdiKamin IDRO 30 CS;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, теплый пол и горячее водоснабжение, для которого предусмотрен накопительный бойлер Vaillant uniSTOR, объемом 200 литров (подключение к коллектору);
     o Расширительные баки отопления и бойлера Flamco, объемом 25 и 18 литров соответственно;
     o Дымоудаление принудительное, дымоход коаксиальный, комплект Vaillant для прохода через кровлю, диаметр 60/100 мм;
     o Распределительный коллектор Meibes с гидравлической стрелкой и насосными группами;
     o Автоматика котельной – контроллер отопления ZONT Climatic со встроенным GSM-модулем
.

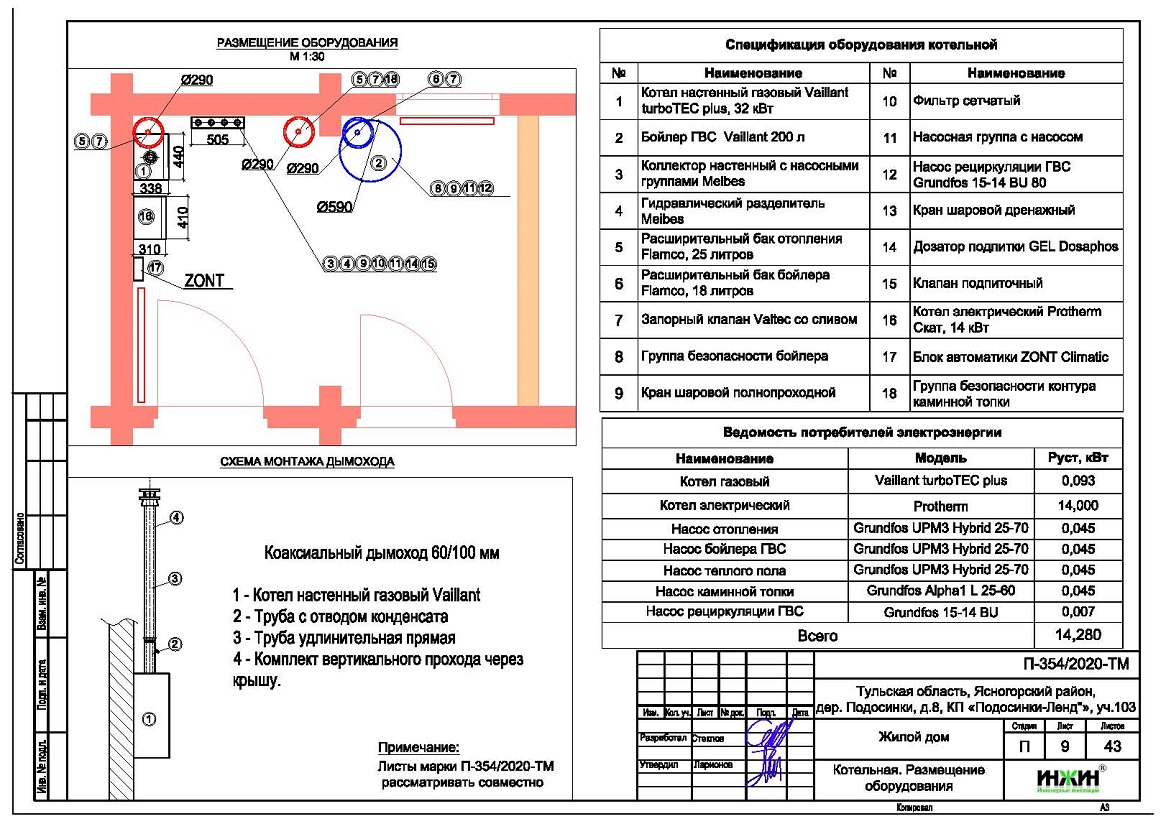

Проект газовой котельной дома в КП "Подосинки Ленд"   Котельная дома в Тульской области (КП "Подосинки Ленд"), проект   Отопление дома в КП "Подосинки Ленд"

Отопление дома в КП "Подосинки Ленд" (проект отопления дома).

     o Выполнен теплотехнический расчет отопления дома из бруса (утеплитель кровли - минеральная вата Rockwool, 200мм, пола - плиты из пенополистирола 100мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -27°С для Тульской области (по СП 131.13330.2012), расчетный расход тепла на отопление дома составил 25,46 кВт, удельные теплопотери 122,4 Вт/м.кв.;

  o Подобраны приборы для отопления дома: стальные панельные радиаторы KERMI с нижним подключением, в вентильном исполнении;
     o Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
     o Трубы отопления из сшитого полиэтилена Rehau RAUTITAN flex;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе радиаторного отопления дома – подготовленная вода, предусмотрены средства защиты от образования накипи.

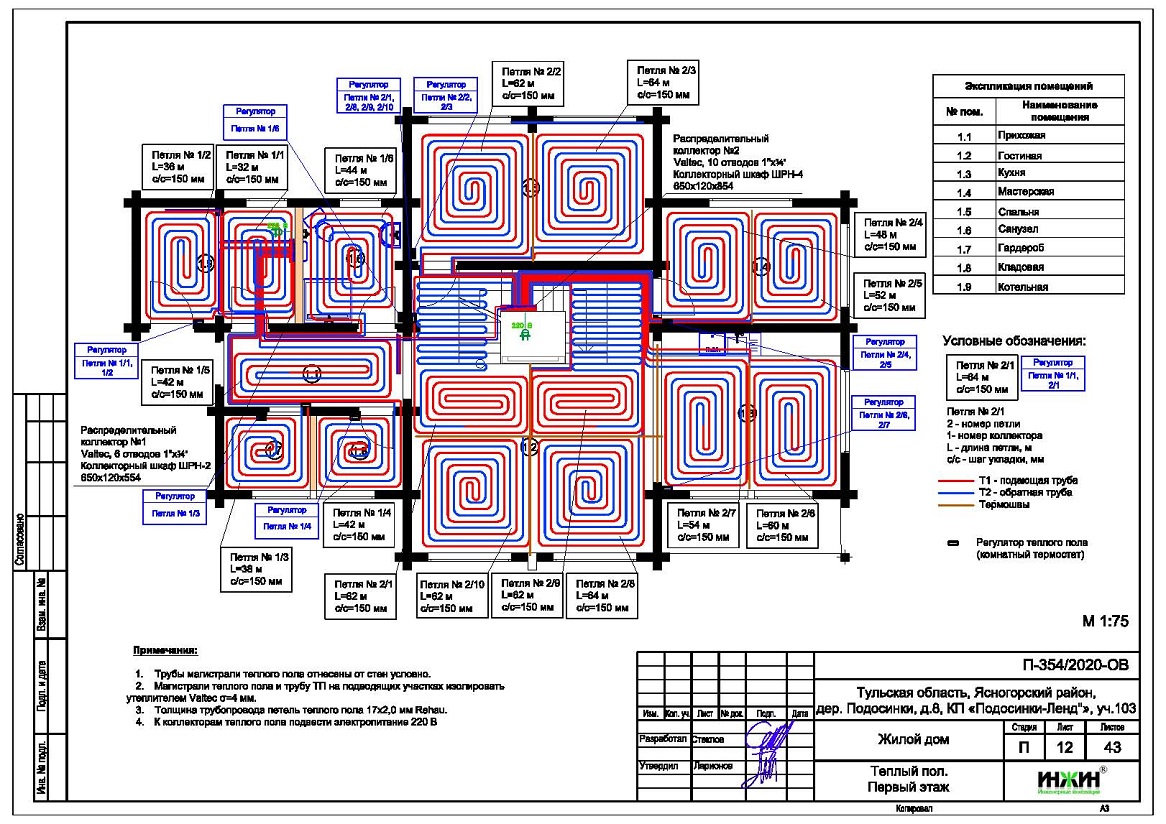

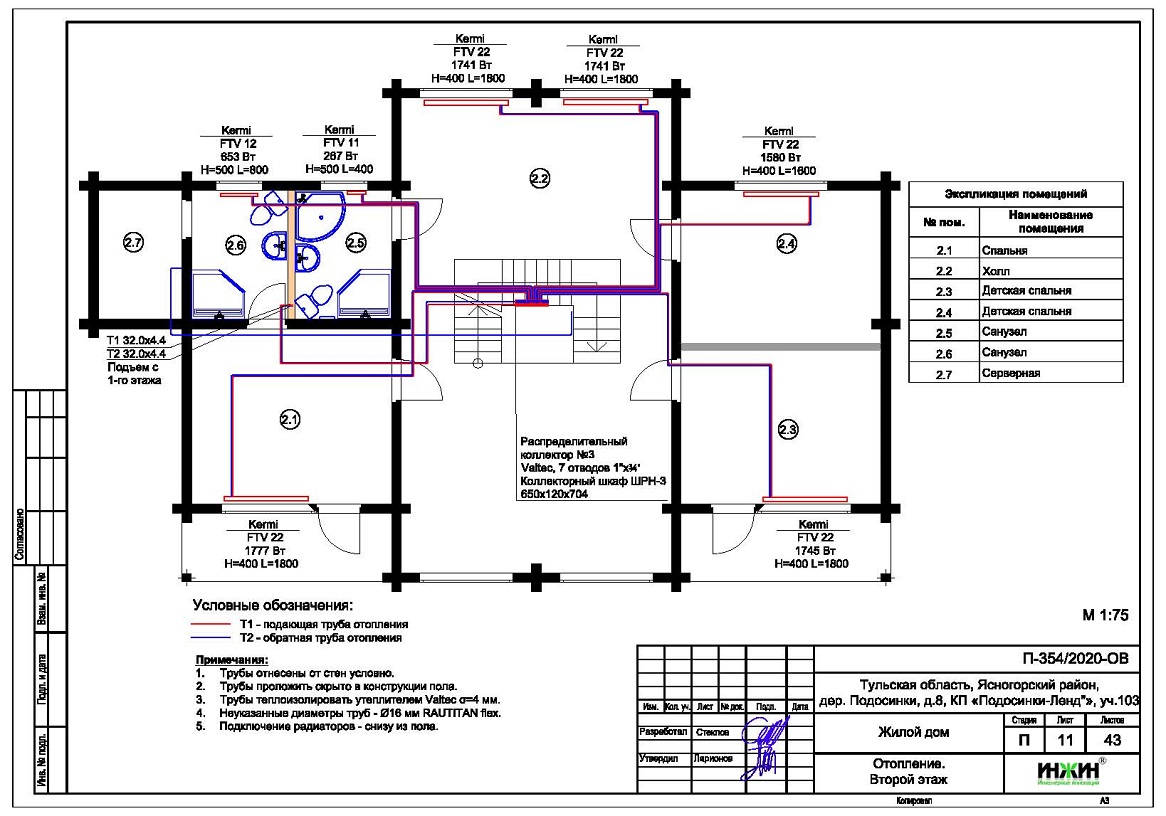

Отопление 2 этажа дома в КП "Подосинки Ленд"  Проект теплого пола дома в КП "Подосинки Ленд"Проект водоснабжения дома в КП "Подосинки Ленд"

Водяной теплый пол дома в КП "Подосинки Ленд" (проект теплого пола).

     o Водяной теплый пол в доме предусмотрен на площади 108 м.кв., 16 петель, коллекторы теплого пола Valtec на 6 и 10 отводов;
     o Предусмотрена насосная группа котельной для теплоснабжения водяного теплого пола дома;
     o Трубопроводы теплого пола – сшитый полиэтилен Rehau RAUTHERM S;
     o Регулирование температуры теплого пола - общее, контуром котельной.

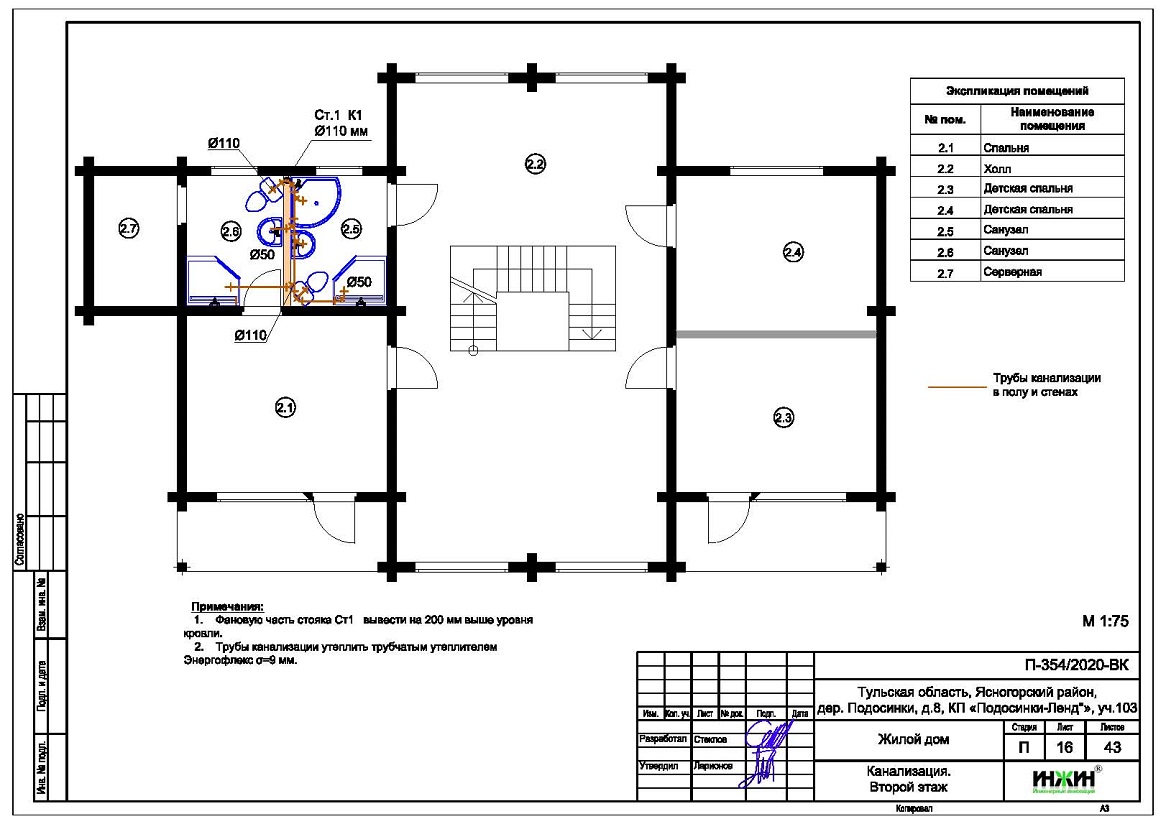

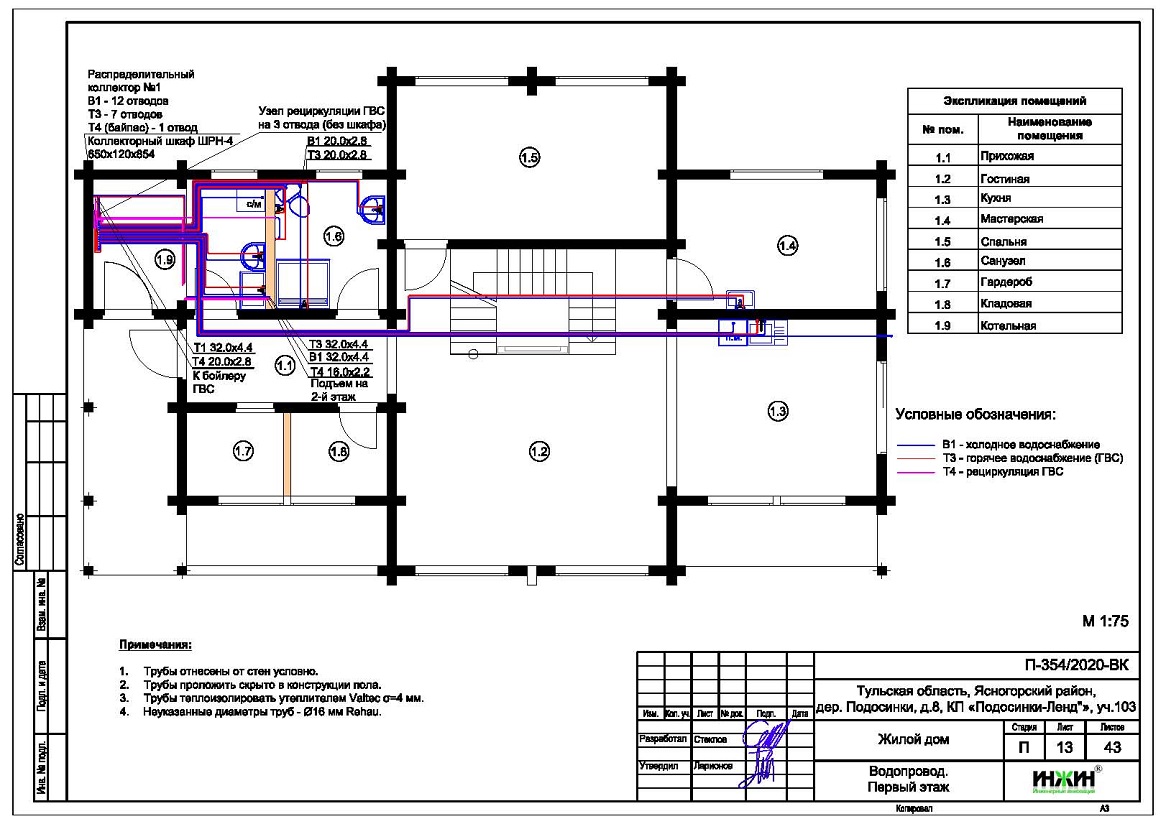

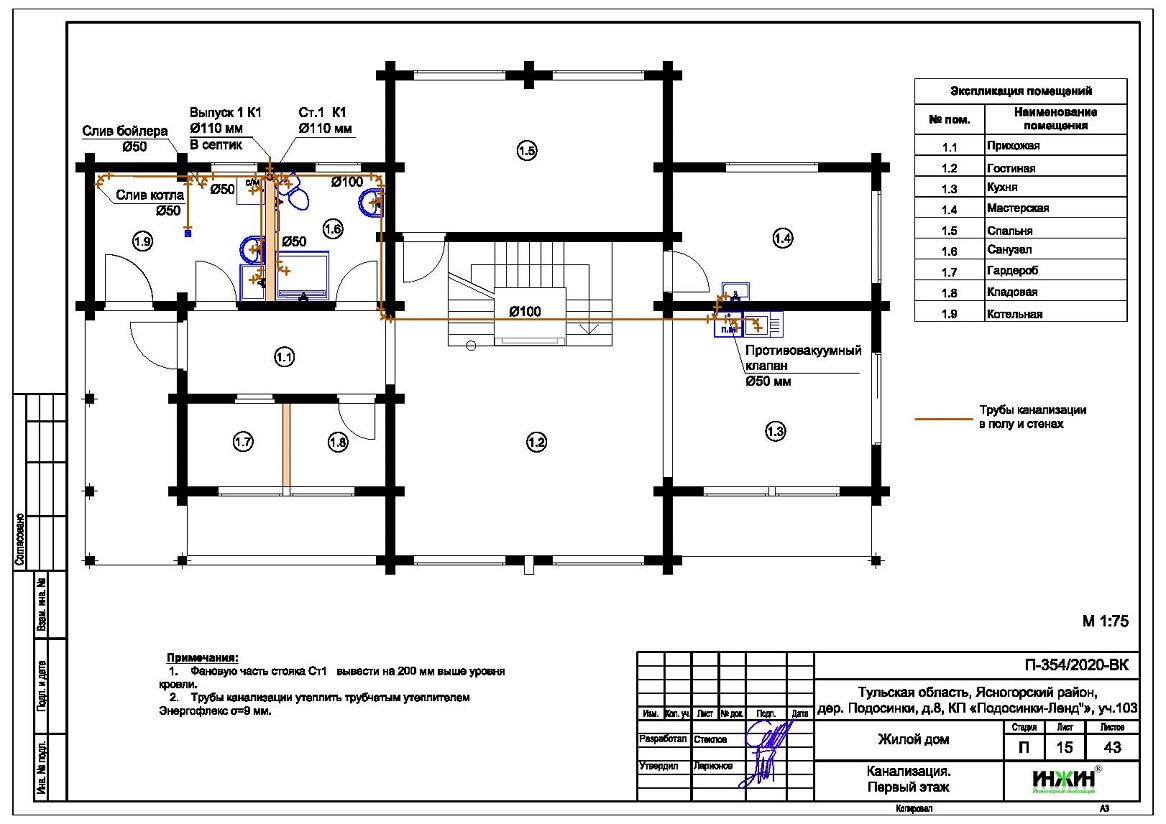

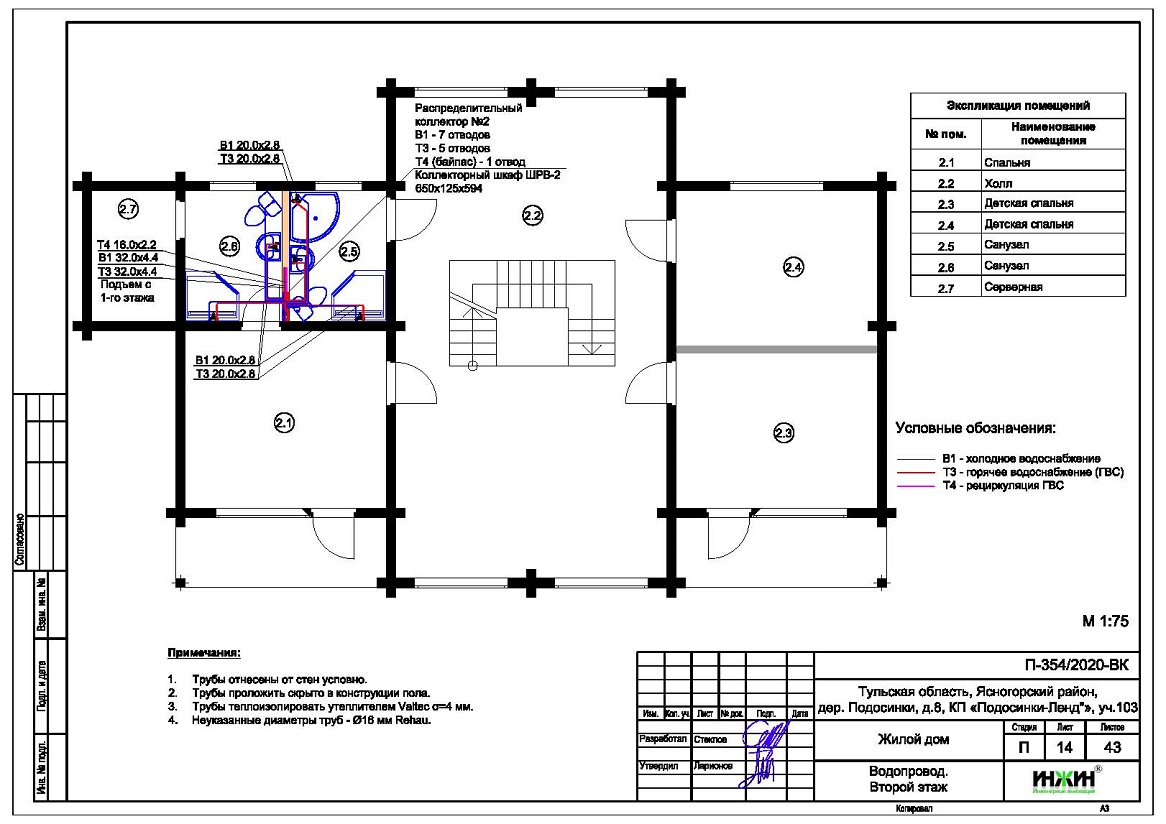

Проект водоснабжения 2 этажа дома в КП "Подосинки Ленд"   Проект канализации 1 этажа загородного дома в КП "Подосинки Ленд"   Проект канализации загородного дома в КП "Подосинки Ленд"

Внутренний водопровод дома в КП "Подосинки Ленд" (проект водоснабжения).
     o Схема внутреннего водоснабжения дома – коллекторно-лучевая с рециркуляцией горячей воды через водяные полотенцесушители, выполнен расчет 31-й точки водоснабжения и полотенцесушителей;
     o Трубопроводы системы водоснабжения – из сшитого полиэтилена Rehau;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм;
     o Для летнего водопровода предусмотрено два незамерзающих крана Meibes SEPP-Eis.

Внутренняя канализация (проект канализации) дома в КП "Подосинки Ленд".
     o Безнапорная, отвод стоков от санитарно-технических приборов предусмотрен в септик;
     o Произведен расчет 19-ти точек бытовой канализации;
     o Канализационные трубы Синикон, раструбные, из полипропилена.

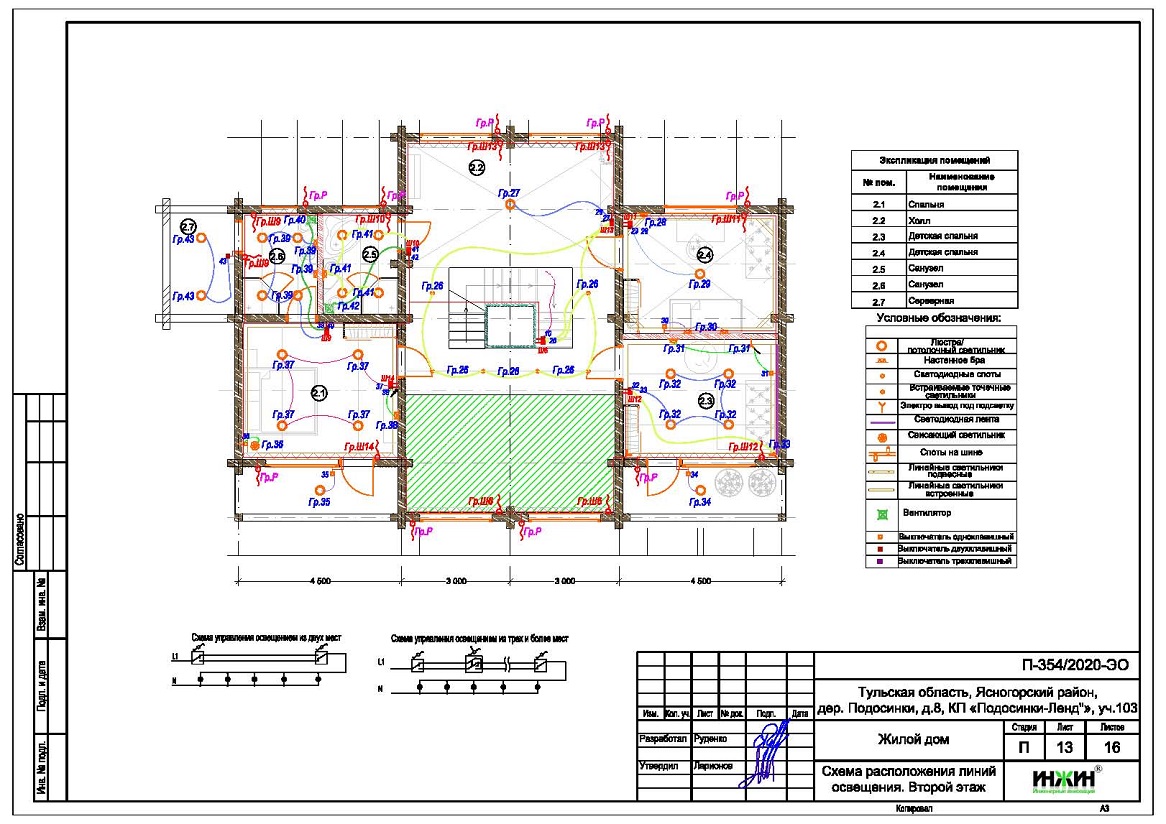

Проект электрики - освещение дома в КП "Подосинки Ленд"Для этого дома в КП "Подосинки Ленд" выполнен проект отопления, водоснабжения и канализации.

Заказать в нашей компании проект отопления, водоснабжения и канализации загородного дома дистанционно со скидкой.
