Выполненные проекты

Объект: загородный дом из дерева (брус) площадью 247  кв.м. в пос. Пестовское Московской области
Вариант отопления: «Комфортный»

Проект отопления, водоснабжения и канализации выполнен: 19.09.2013

Цена проекта отопления, водоснабжения и канализации: 39 050 руб. (проект котельной – бесплатно)
Состав проекта отопления, водоснабжения и канализации.
     Пояснительная записка. Общие данные по системам отопления, водоснабжения и канализации.
     Теплотехнический расчет отопления
     Тепломеханическая схема котельной с размещением оборудования.
     Комплект чертежей радиаторного отопления жилого дома.
     Комплект чертежей водяного теплого пола.
     Комплект чертежей внутреннего водопровода и канализации жилого дома.

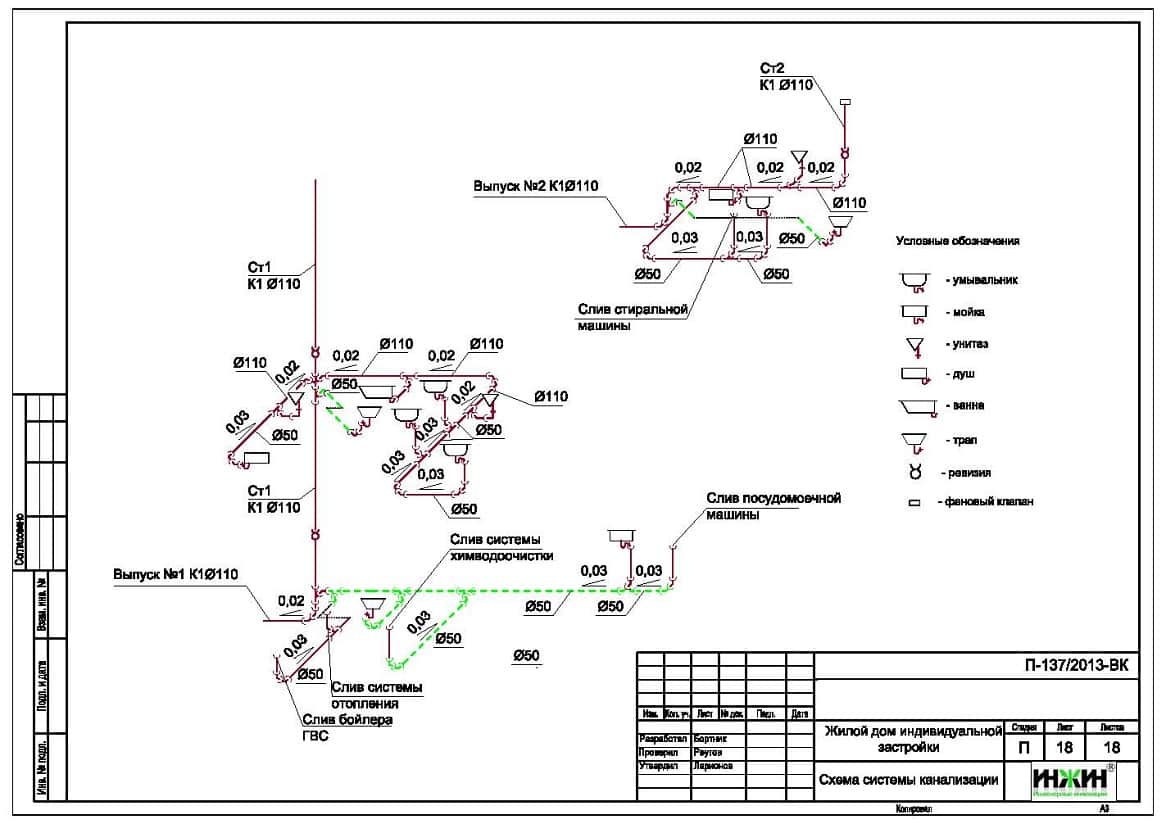

     Схема системы канализации (аксонометрия).
     Спецификация материалов и оборудования по системам отопления, водоснабжения и канализации.
Объем проекта отопления, водоснабжения и канализации: 37 листов.
Основные проектные решения, в соответствие с заданием Заказчика.

Проект отопления деоевянного дома   Проект отопления дома из бруса   Проект отопления частного дома

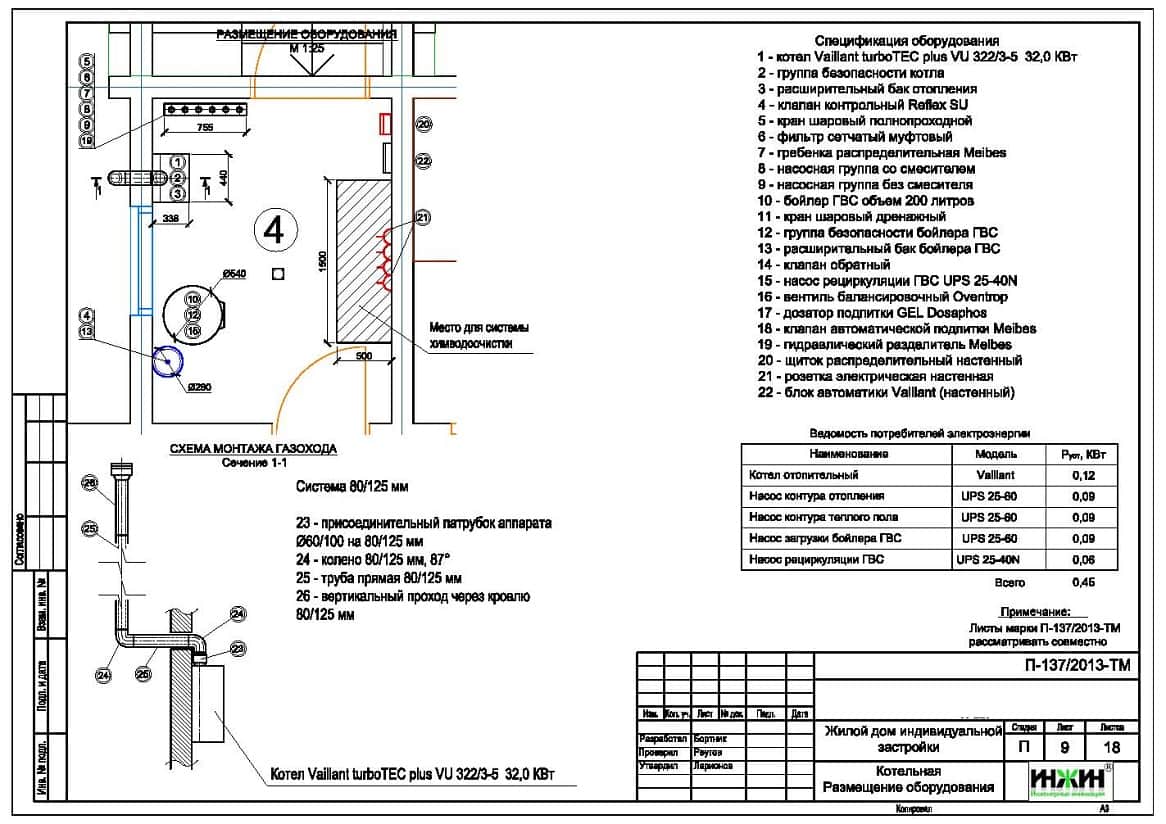

     Котельная (проект котельной бесплатно)

     На базе настенного газового котла Vaillant turboTEC plus VU INT мощностью 32 кВт с закрытой камерой сгорания;
     Контуры котельной – отопление дома, водяной теплый пол и горячее водоснабжение (бойлер);
     Приготовление горячей воды при помощи бойлера Reflex SF200, объемом 200 литров;
     Расширительные баки отопления и водоснабжения Reflex;
     Насосное оборудование для отопления, теплого пола и рециркуляции горячей воды Grundfos
     Трубы дымоходные Vaillant, пластиковые, коаксиальные, в исполнении «через стену»;
     Распределительная гребенка с насосно-смесительными узлами Meibes
     Автоматика котельной – основной блок Vaillant calorMATIC 630/3, задатчик-регулятор температуры в помещении Vaillant VR 90/3.
Автоматизация (вариант «Комфортный»).
     Автоматическое регулирование отопления по наружной температуре (погодное регулирование) и температуре в помещении;
     Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

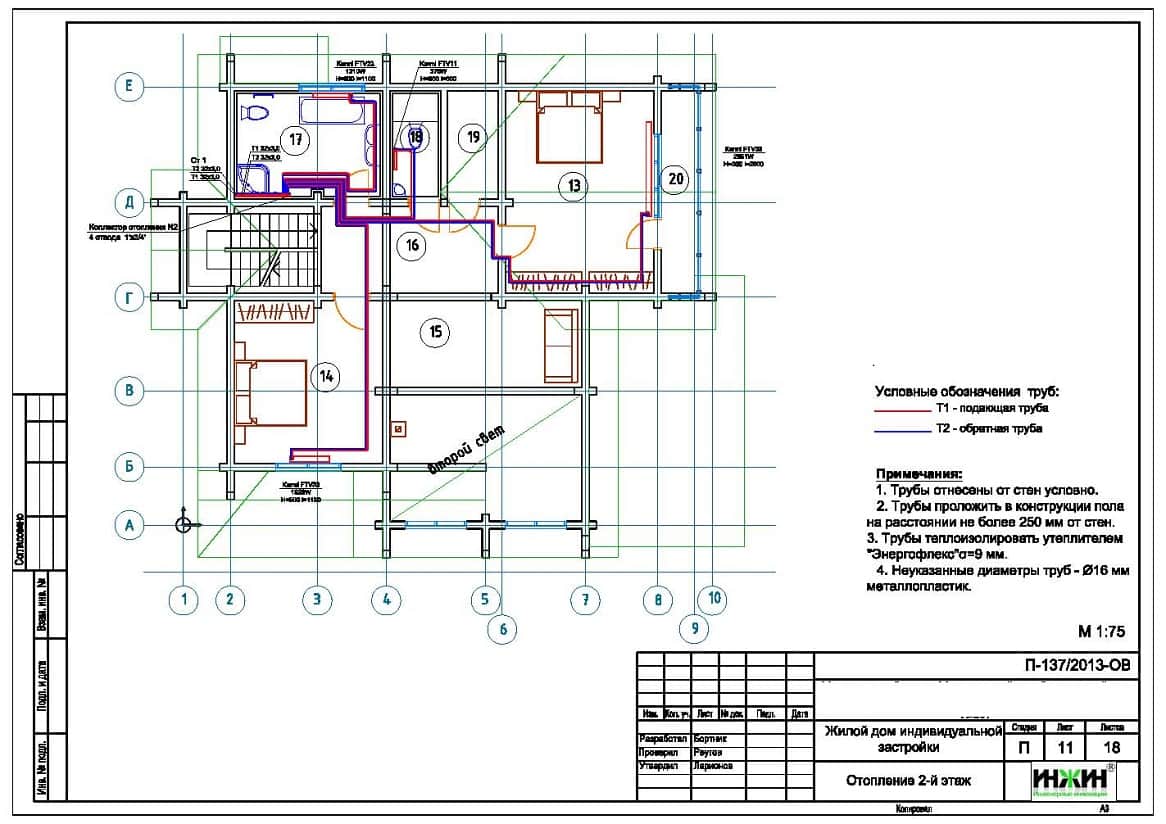

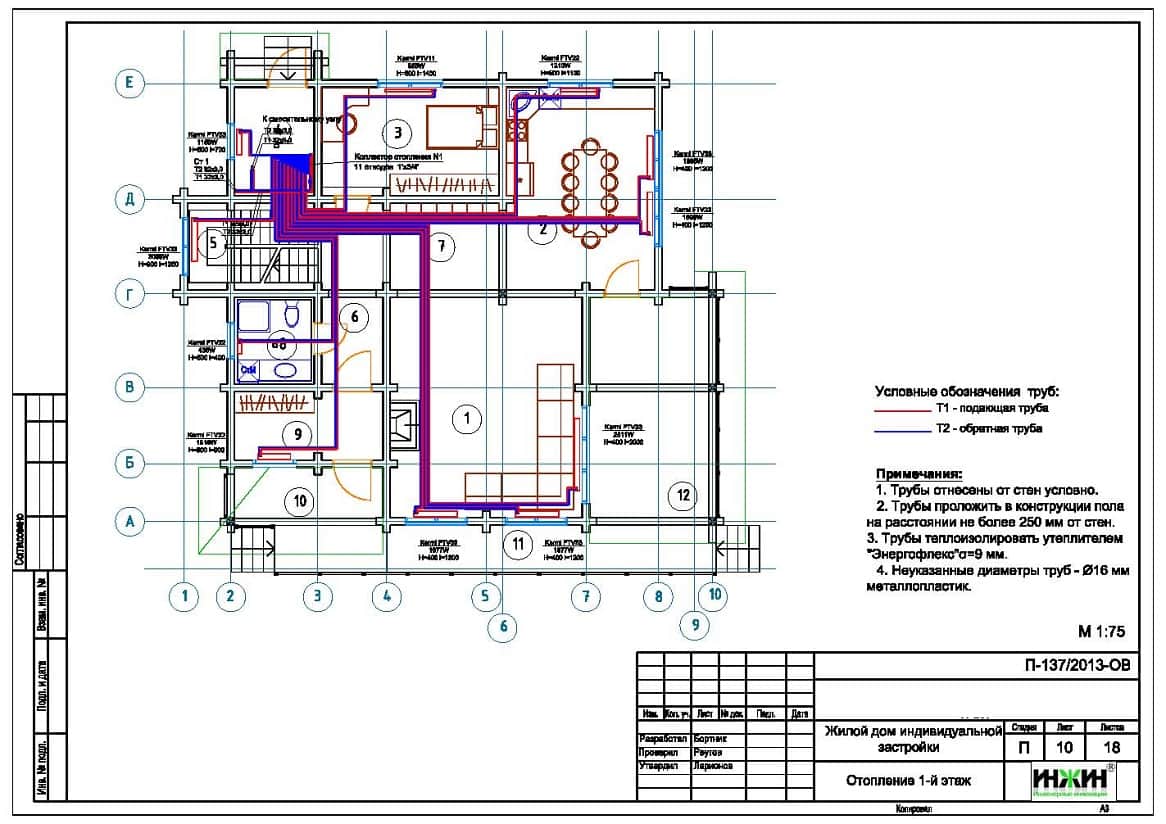

Система отопления (проект радиаторного отопления).

     Отопление дома радиаторное, использованы панельные радиаторы Kermi с нижней подводкой;
     Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     Температурный график отопления 80/60°С;
     Трубопроводы отопления – металлопластик Valtec.

Проект внутреннего водопровода   Проект внутренней канализации   Проект внутренней канализации

Водяной теплый пол (проект теплого пола).
     Водяной теплый пол спроектирован на площади 100 м.кв.
     Теплоснабжение теплого пола запроектировано отдельным контуром котельной.

     Трубопроводы теплого пола - металлопластик Valtec.
     Основание теплого пола – маты из ламинированного пенополистирола «Формат FT40/20L».
     Регулирование температуры теплого пола – общее, контуром котельной.
Система полотенцесушителей.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались,  в тепловом расчете учитывалась теплоотдача 150 Вт от каждого полотенцесушителя.
Внутренний водопровод.
     Схема внутреннего водоснабжения – тройниковая;
     Трубопроводы системы водоснабжения – полипропилен армированный  Valtec PP-ALUX;
     В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.
Внутренняя канализация.
     Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     Трубопроводы канализации – полипропилен Синикон (Россия).

Монтаж отопления и теплого пола деревянного домаПо этому проекту выполнен монтаж отопления, водоснабжения и канализации.

Для этого дома выполнен проект электрики.
