Проект отопления дома в дер. Тимонино
Объект: двухэтажный дом из газобетона, площадью 121 м.кв., расположенный в дер. Тимонино Наро-Фоминского района Московской области
Вариант отопления: «Комфортный»
Цена проекта отопления, канализации и водоснабжения: 26 910 руб. со скидкой 10%, проект котельной - бесплатно.
Проект котельной, отопления, водоснабжения и канализации выполнен: 28.04.2025
Состав проекта котельной, отопления, канализации и водоснабжения дома в дер. Тимонино:
1. Пояснительная записка проекта, общие данные по системам отопления, канализации и водоснабжения дома 121 м.кв. в дер. Тимонино.
2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении дома из газобетона.
3. Комплект поэтажных чертежей радиаторного отопления дома в дер. Тимонино.
4. Комплект чертежей теплого пола на площади 62 м.кв.

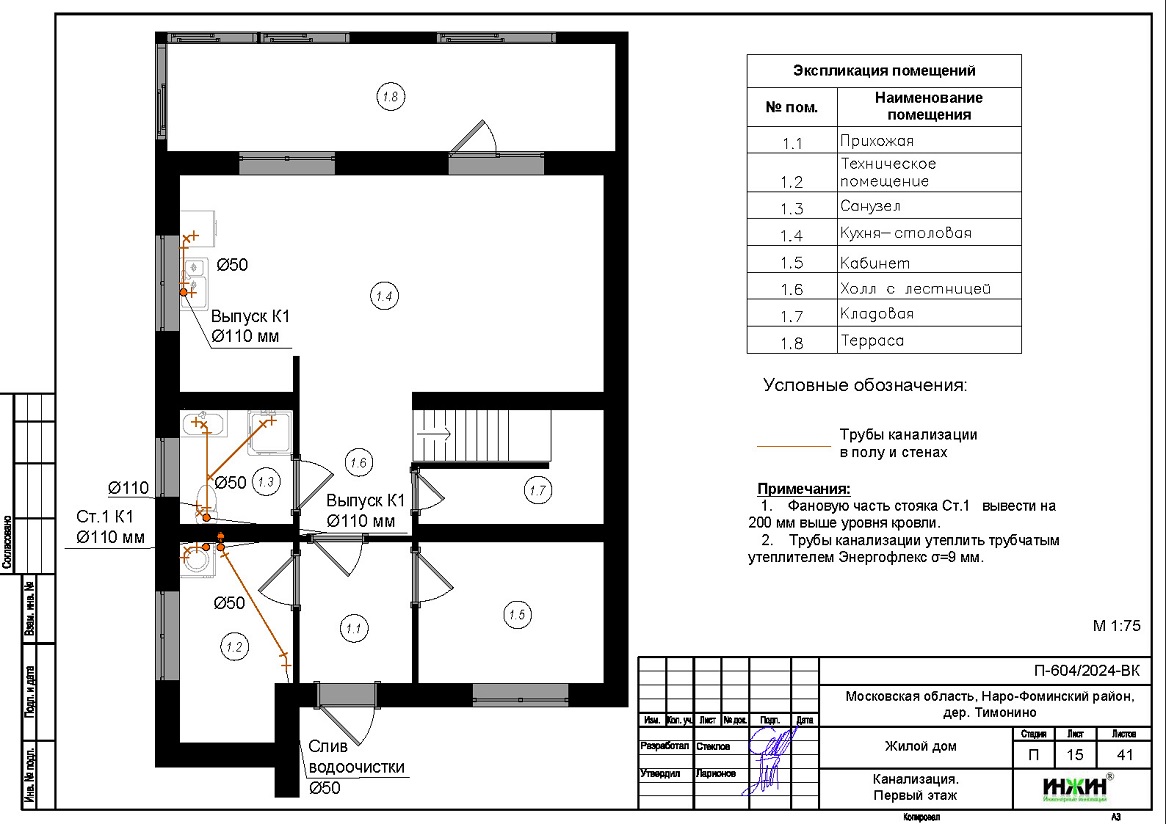

5. Комплект чертежей водоснабжения и канализации частного дома из газобетона в дер. Тимонино.
6. Типовые схемы системы отопления канализации и водоснабжения дома 121м.кв.
7. Теплотехнический расчет отопления дома из газобетона.
8. Спецификация материалов и оборудования по котельной, отоплению, канализации и водоснабжению дома в дер. Тимонино.
Объем проекта отопления, канализации и водоснабжения дома в дер. Тимонино: 41 лист.
Описание проекта отопления, котельной, канализации и водоснабжения частного дома 121 м.кв. в дер. Тимонино.
Котельная частного дома в дер. Тимонино(проект котельной бесплатно).
o Размещена в отдельном помещении дома 121м.кв.;
o Теплогенератор - настенный газовый котел BAXI ECO-4S, мощностью 24 кВт;
o Контуры теплоснабжения котельной – радиаторное отопление дома, теплый пол и горячее водоснабжение, для которого предусмотрен накопительный бойлер STOUT, объемом 150 литров;
o Расширительные баки отопления и бойлера Flamco, объемом 18 и 12 литров, соответственно;
o Дымоудаление принудительное, дымоход коаксиальный, через стену здания;
o Распределительный коллектор - STOUT с насосными группами и встроенной гидрострелкой;
o Автоматика котельной – контроллер ZONT Climatic 1.2 со встроенным GSM-модулем.
Отопление дома в дер. Тимонино (проект отопления дома).
o Выполнен теплотехнический расчет отопления дома из газобетона (утеплитель кровли - минвата 200мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -26°С для Московской области (по СП 131.13330.2020), расчетный расход тепла на отопление дома составил 12,52 кВт, удельные теплопотери 89 Вт/м.кв.;
o Подобраны приборы для отопления дома: секционные биметаллические радиаторы RIFAR BASE с нижним подключением и встроенные в пол конвекторы VARMANN с принудительной конвекцией;
o Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
o Трубы отопления из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов отопления Valtec, толщиной 6мм;
o Теплоноситель в системе радиаторного отопления дома – подготовленная вода, предусмотрены средства защиты от образования накипи.
Водяной теплый пол дома в дер. Тимонино(проект теплого пола).
o Водяной теплый пол в доме предусмотрен на площади 62 м.кв., коллектор теплого пола Valtec на 7 отводов, всего 7 петель;
o Предусмотрен насосно-смесительный узел для теплоснабжения водяного теплого пола дома - в составе насосной группы котельной;
o Трубопроводы теплого пола – сшитый полиэтилен Valtec;
o Регулирование температуры теплого пола - общее, регулятором на смесительной группе.

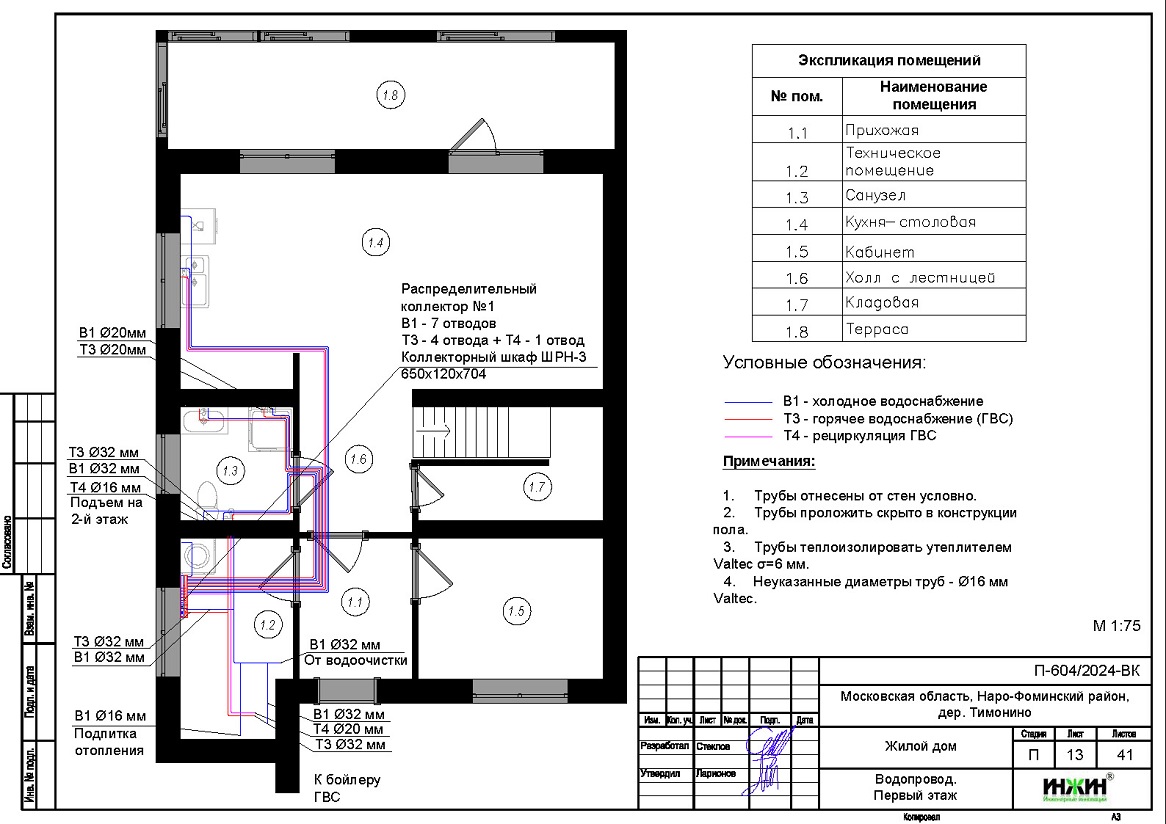

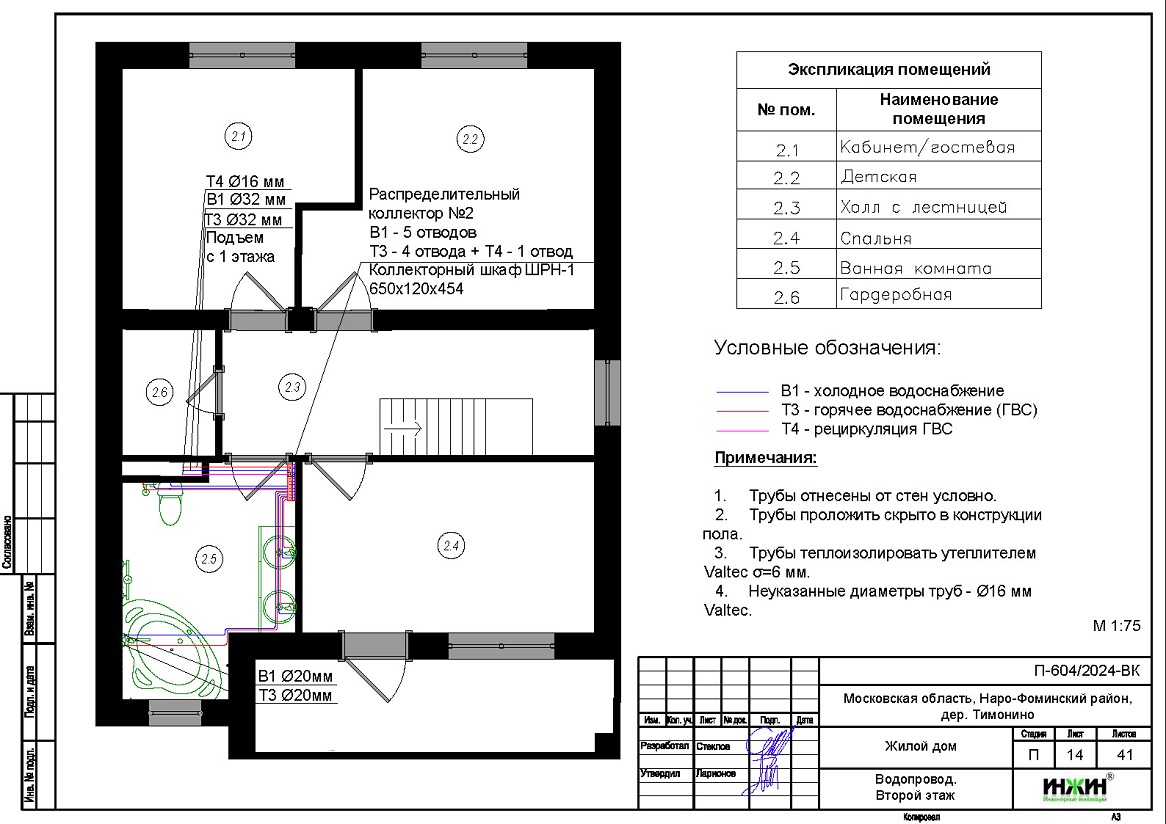

Внутренний водопровод дома в дер. Тимонино(проект водоснабжения).
o Схема внутреннего водоснабжения дома – коллекторно-лучевая с рециркуляцией горячей воды через водяные полотенцесушители, выполнен расчет 20-ти точек водоснабжения и полотенцесушителей;
o Трубопроводы системы водоснабжения – из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов Valtec, толщиной 6мм.
Внутренняя канализация (проект канализации) дома в дер. Тимонино.
o Безнапорная, отвод стоков от санитарно-технических приборов предусмотрен в септик;
o Произведен расчет 11-ти точек бытовой канализации;
o Канализационные трубы Синикон, раструбные, из полипропилена.

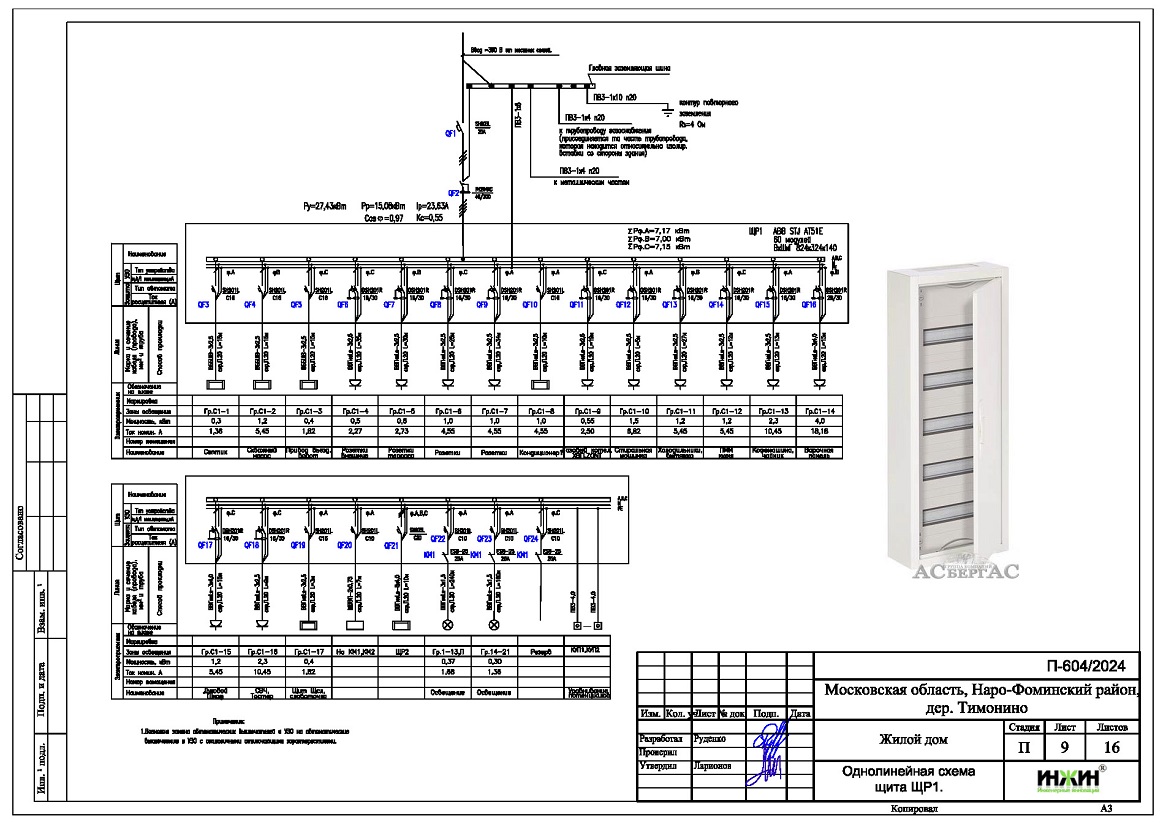

Для этого дома в дер. Тимонино»выполнен проект электрики.
