Проект отопления дома в Краснодаре
Объект: частный одноэтажный дом, общей площадью 107м.кв., расположенный в г. Краснодар, НСТ «Хуторок-Южный»
Вариант отопления:«Комфортный»
Цена проекта отопления: 16 734 руб. со скидкой 10%, проект котельной - бесплатно.
Проект котельной и отопления выполнен: 04.12.2025
Состав проекта котельной, отопления и теплого пола дома в г. Краснодар, НСТ «Хуторок-Южный».
1. Пояснительная записка проекта, общие данные по системе отопления дома 107 м.кв. в Краснодаре.
2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении газобетонногодома.
3. Комплект поэтажных чертежей радиаторного отопления дома в Краснодаре.
4. Комплект чертежей теплого пола на площади 100 м.кв.
5. Типовые схемы системы отопления канализации и водоснабжения дома 107 м.кв.
6. Теплотехнический расчет отопления газобетонного дома.
7. Спецификация материалов и оборудования по котельной, отоплению дома в Краснодаре.
Объем проекта отопления дома в Краснодаре: 28 листов.
Описание проекта отопления и котельной частного дома 107 м.кв. в Краснодаре.

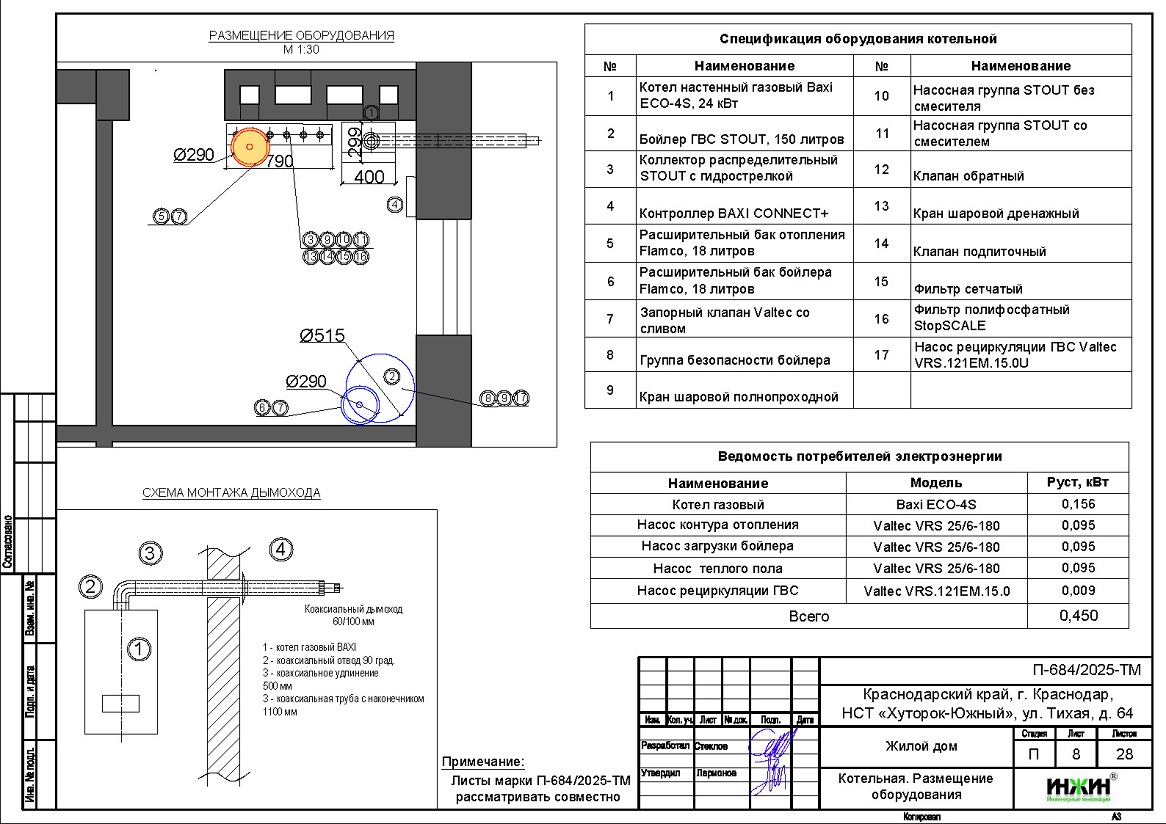

Котельная частного дома в Краснодаре(проект котельной бесплатно).
o Размещена в отдельном помещении дома 107 м.кв.;
o Теплогенератор - настенный газовый котел BAXI ECO-4Sмощностью 24 кВт;
o Контуры теплоснабжения котельной – радиаторное отопление дома, теплый поли горячее водоснабжение, для которого предусмотрен накопительный бойлер STOUT, объемом 150 литров;
o Расширительные баки отопления и бойлера Flamco, объемом 18 литров каждый;
o Дымоход коаксиальны, через стену здания;
o Распределительный коллектор в котельной - STOUT, с насосными группами и встроенной гидравлической стрелкой;
o Автоматика котельной - регулятор BAXI CONNECT+ со встроенным GSM-модулем для удаленного управления при помощи мобильного приложения.
Отопление дома в Краснодаре (проект отопления дома).
o Выполнен теплотехнический расчет отопления каркасного дома (утеплитель кровли - минвата 150 мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -15°С для Краснодара (по СП 131.13330.2012), расчетный расход тепла на отопление дома составил 9,45 кВт, удельные теплопотери 93,1 Вт/м.кв.;
o Подобраны приборы для отопления дома: стальные панельные радиаторы Kermi с нижним подключением, а также встроенные в пол конвекторы Varmann c естественной конвекцией;
o Схема радиаторного отопления дома коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
o Трубы отопления из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов отопления Valtec, толщиной 6мм;
o Теплоноситель в системе радиаторного отопления дома – подготовленная вода.

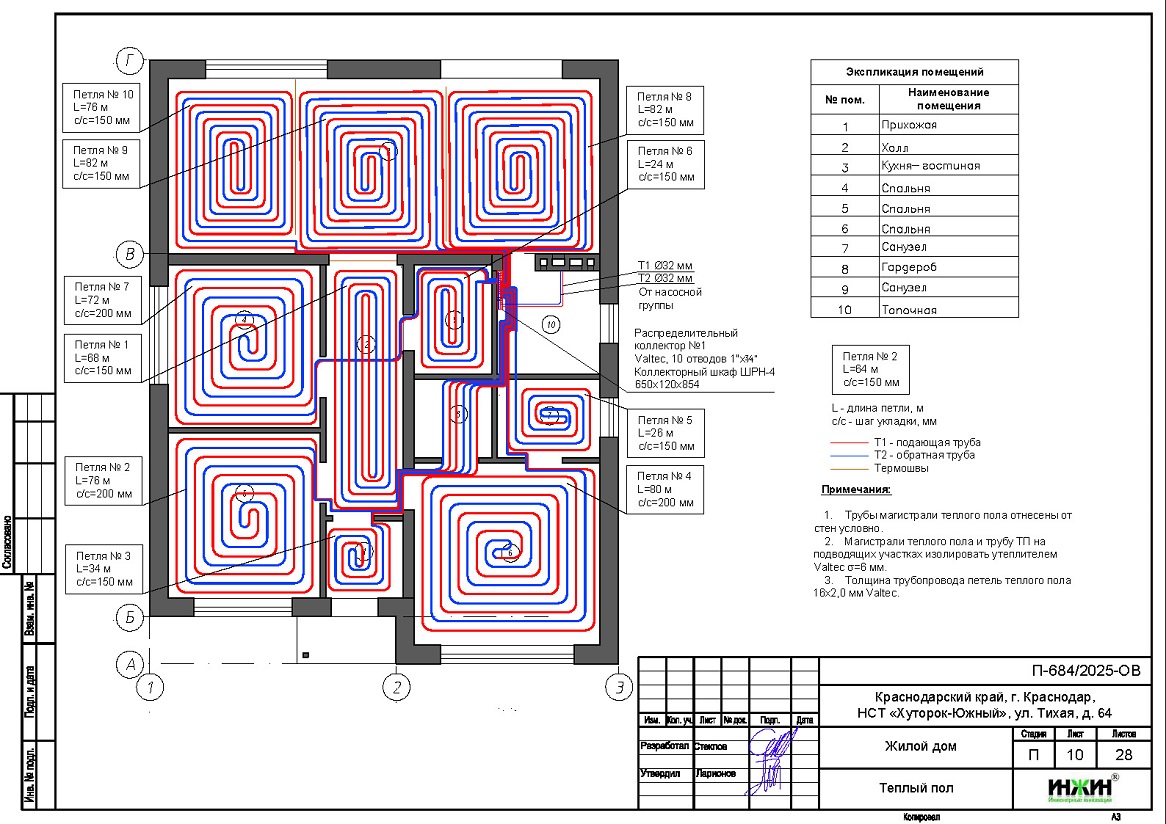

Водяной теплый пол дома в Краснодаре(проект теплого пола).
o Водяной теплый пол в доме предусмотрен на площади 100 м.кв., 10 петель, коллектор теплого пола Valtec на 10 отводов;
o Предусмотрен насосно-смесительный узел для теплоснабжения водяного теплого пола (отдельный контур котельной);
o Трубопроводы теплого пола – сшитый полиэтилен Valtec, основание - плиты пенополистирольные с покрытием и фиксирующими бобышками EasyFix L (Формат);
o Регулирование температуры теплого пола - общее, на смесительной группе.
