Объект: двухэтажный частный дом из кирпича, площадью 171 м.кв., расположенный в КП «Лесной» Щелковского района Московской области

Вариант отопления: «Комфортный»

Цена проекта отопления, канализации и водоснабжения: 26 223 руб. со скидкой 10%, проект котельной - бесплатно.

Проект котельной, отопления, водоснабжения и канализации выполнен: 12.04.2019

Состав проекта котельной, отопления, канализации и водоснабжения дома в КП «Лесной»:
     1. Пояснительная записка проекта, общие данные по системам отопления, канализации и водоснабжения дома 171 м.кв. в Московской области.
     2. Тепломеханическая схема котельной с размещением оборудования в помещении 1-го этажа кирпичного дома.
     3. Комплект поэтажных чертежей радиаторного отопления дома в КП «Лесной».
     4. Комплект чертежей теплого пола на площади 65 м.кв.
     5. Комплект чертежей водоснабжения и канализации частного дома из кирпича.
     6. Типовые схемы системы отопления канализации и водоснабжения дома 171 м.кв.
     7. Теплотехнический расчет отопления дома из щелевого кирпича.
     8. Спецификация материалов и оборудования по котельной, отоплению, канализации и водоснабжению дома в КП «Лесной».
Объем проекта отопления, канализации и водоснабжения кирпичного дома:
41 лист.
Описание проекта отопления, котельной, канализации и водоснабжения частного дома 171 м.кв. в КП «Лесной».

Котельная частного дома в КП «Лесной»(проект котельной бесплатно).

     o Размещена в помещении 1-го этажа дома 171 м.кв.;
     o Теплогенератор - напольный газовый котел Protherm Медведь 40 КLОM, мощностью 35 кВт (в наличии на объекте);
     o Контуры теплоснабжения котельной – радиаторное отопление дома, теплый пол и горячее водоснабжение, для которого предусмотрен накопительный бойлер  Drazice, объемом 150 литров (в наличии на объекте);
      o Расширительные баки отопления и бойлера Flamco, объемом 18 и 25 литров;
     o Циркуляционные насосы отопления и бойлера Grundfos, использованы энергоэффективные насосы UPM3 Hybrid (в составе насосных групп), аналог насосов серии Alpha;
     o Дымоудаление естественное, дымоход из нержавеющей стали Rosinox диаметром 150 мм;
     o Распределительный коллектор - настенный компактный модуль Meibes Kombimix;
     o Автоматика котельной – блок Vaillant calorMATIC 630/3 с GSM-термостатом ZONT H-1V.

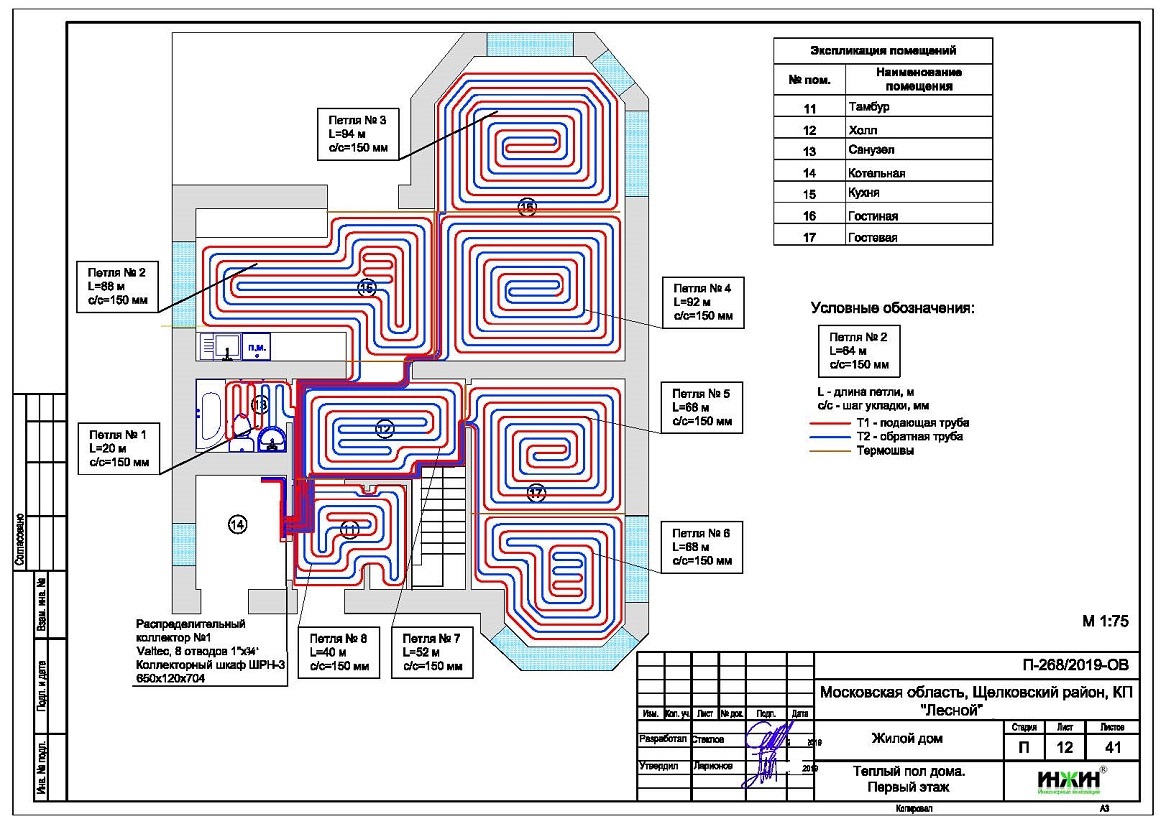

 Отопление 1 этажа дома в КП Лесной Московской области  Отопление 2 этажа дома в КП Лесной Московской области  Проект теплого пола дома в КП Лесной Московской области

Автоматизация котельной, отопления и теплого пола (вариант «Комфортный»).

     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения;
     o Дистанционный контроль работы котла отопления и переключение режимов работы котельной ("Комфорт"/"Эконом") при помощи GSM-модуля и мобильного приложения ZONT.

Отопление дома в КП «Лесной» (проект отопления дома).

     o Выполнен теплотехнический расчет отопления дома из щелевого кирпича (утеплитель стен - плиты из пенополистирола 100мм, пола - пеноплекс 50мм, кровли - минвата 200мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -28°С для Московской области (по СП 131.13330.2012), а также теплоотдачи помещений с теплым полом, расчетный расход тепла на отопление дома составил 14,69 кВт, удельные теплопотери 85,8 Вт/м.кв.;

  o Подобраны приборы для отопления дома: алюминиевые секционные радиаторы Rifar ALUM VENTIL 500 с нижним подключением;
     o Схема радиаторного отопления дома двухтрубная, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
     o Трубы отопления из сшитого полиэтилена Rehau;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе радиаторного отопления дома – подготовленная вода, предусмотрены средства защиты от образования накипи.

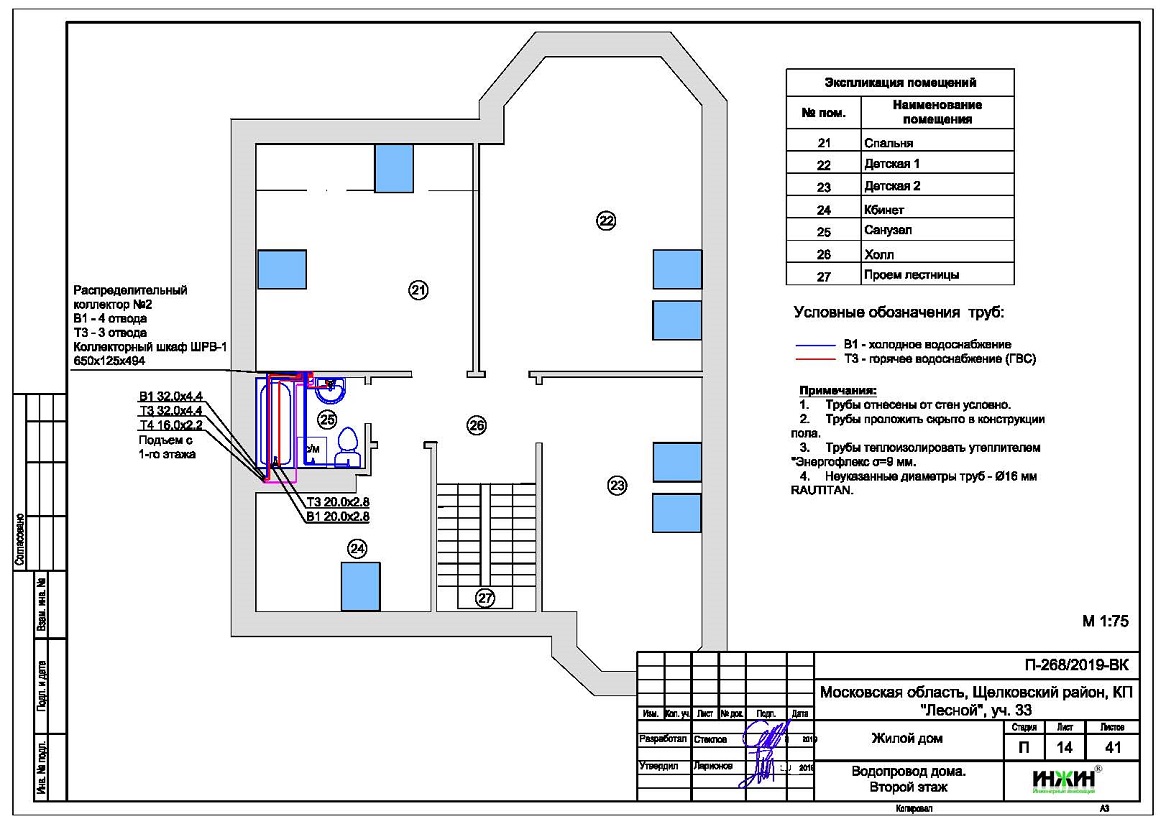

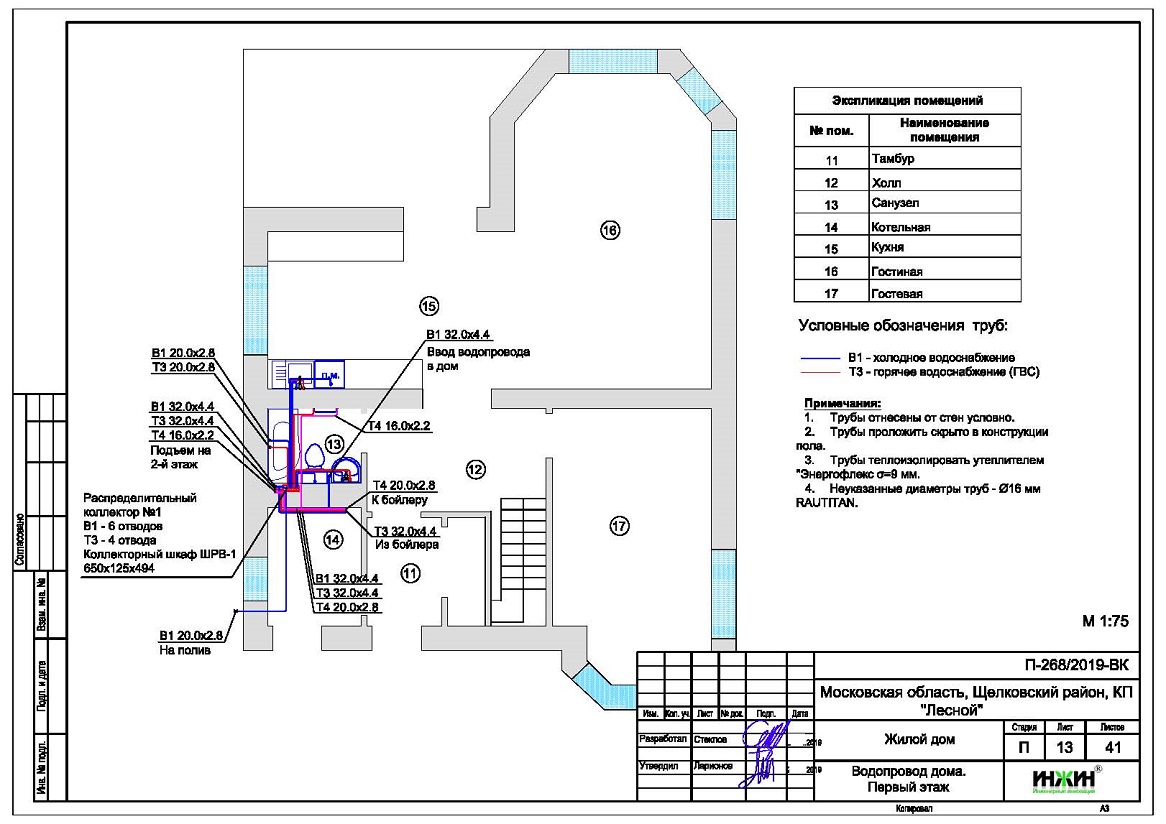

Проект водоснабжения 1 этажа дома в КП Лесной Московской области  Проект водоснабжения 2 этажа дома в КП Лесной Московской области  Проект канализации 1 этажа дома в КП Лесной Московской области

Водяной теплый пол дома КП «Лесной» (проект теплого пола).

     o Водяной теплый пол в доме предусмотрен на площади 65 м.кв., коллекторы теплого пола Valtec;
     o Предусмотрен отдельные контуры котельной для теплоснабжения водяного теплого пола дома;
     o Трубопроводы теплого пола – сшитый полиэтилен Rehau RAUTHERM S;
     o Регулирование температуры теплого пола - общее, контуром котельной.

Внутренний водопровод дома в КП «Лесной» (проект водоснабжения).
     o Схема внутреннего водоснабжения дома – коллекторно-лучевая с рециркуляцией горячей воды через водяные полотенцесушители, выполнен расчет 18-ти точек водоснабжения и полотенцесушителей;
     o Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм;
     o Для летнего водопровода предусмотрен наружный кран Meibes SEPP-Eis с защитой от замерзания.

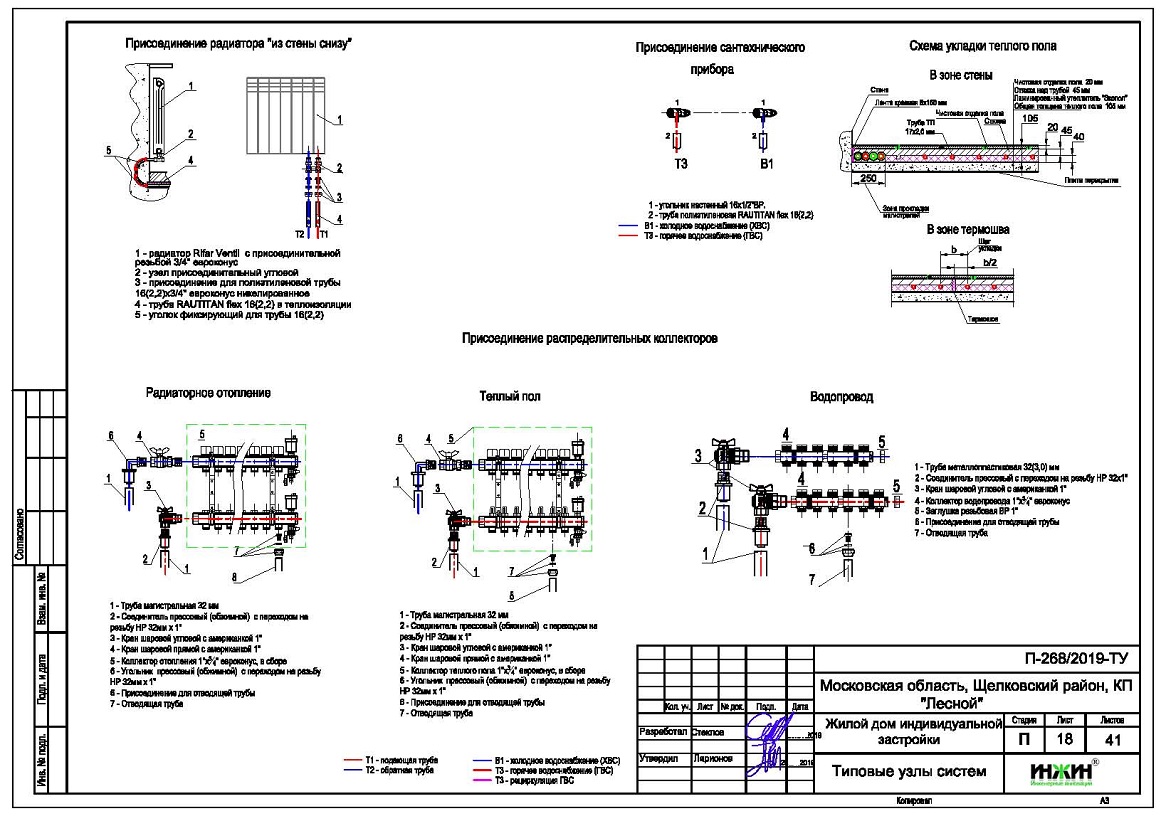

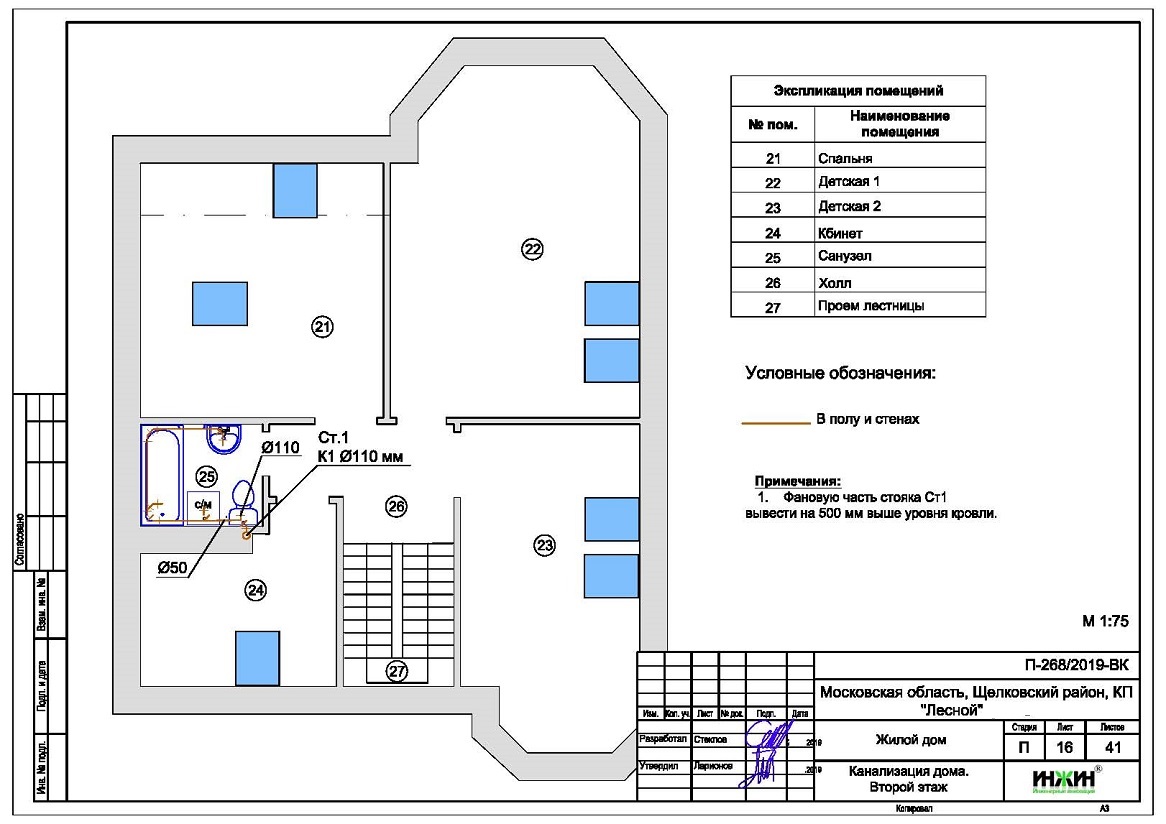

Проект канализации 2 этажа дома в КП Лесной Московской области  Схема канализации загородного дома в КП Лесной  Типовые узлы отопления дома в КП Лесной Московской области

Внутренняя канализация (проект канализации) дома.
     o Безнапорная, отвод стоков от санитарно-технических приборов предусмотрен в септик;
     o Произведен расчет 11-ти точек бытовой канализации;
     o Канализационные трубы Синикон, раструбные, из полипропилена.

Проект электрики - освещение 1 этажа дома в КП "Лесной"Для этого дома площадью 171 м.кв. выполнен проект электрики.

Заказать в нашей компании проект отопления, водоснабжения и канализации загородного дома в Московской области со скидкой.
