Выполненные проекты

Объект: двухэтажный частный дом из бруса, площадью 180 м.кв., расположенный в г. Красногорск Московской области

Вариант отопления: «Комфортный»

Цена проекта отопления: 22 788 руб. со скидкой 10%, проект котельной - бесплатно.

Проект котельной и отопления выполнен: 22.11.2022

Состав проекта котельной, отопления и теплого пола дома в Красногорске:
     1. Пояснительная записка проекта, общие данные по системе отопления дома 180 м.кв. в Красногорске.
     2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении дома из бруса.
     3. Комплект поэтажных чертежей радиаторного отопления дома в Красногорске.
     4. Комплект чертежей теплого пола на площади 69 м.кв.
     5. Типовые схемы системы отопления и водоснабжения дома 180 м.кв.
     6. Теплотехнический расчет отопления дома из бруса.
     7. Спецификация материалов и оборудования по котельной и отоплению дома в Красногорске.
Объем проекта отопления дома в Красногорске:
 33 листа.
Описание проекта отопления, котельной и теплого пола частного дома 180 м.кв. в Красногорске.

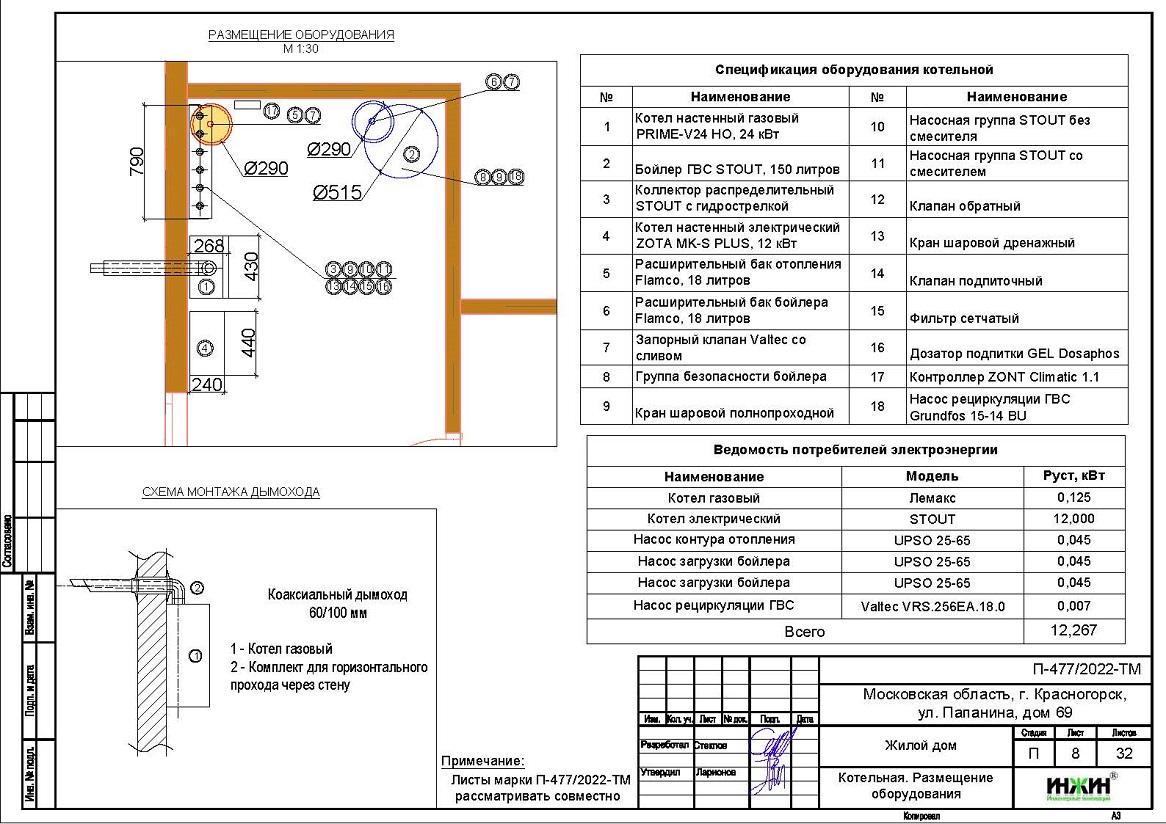

Котельная частного дома в Красногорске(проект котельной бесплатно).

     o Размещена в отдельном помещении дома 180 м.кв.;
     o Теплогенераторы - основной настенный газовый котел Лемакс Prime-V24 HO, мощностью 24 кВт, резервный - электрический котел ZOTA MK, мощностью 12 кВт;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, теплый пол и горячее водоснабжение, для которого предусмотрен накопительный бойлер STOUT, объемом 150 литров (подключение к коллектору);
     o Расширительные баки отопления и бойлера Flamco, объемом 18 литров каждый;
     o Дымоудаление принудительное, дымоход коаксиальный Лемакс, диаметр 60/100 мм, размещение - через стену;
     o Распределительный коллектор - STOUT с насосными группами;
     o Автоматика котельной – контроллер ZONT Climatic 1.2 со встроенным GSM-модулем
.

Проект газовой котельной дома в Красногорске   Котельная дома в Красногорске, проект   Отопление 1 этажа дома в Красногорске

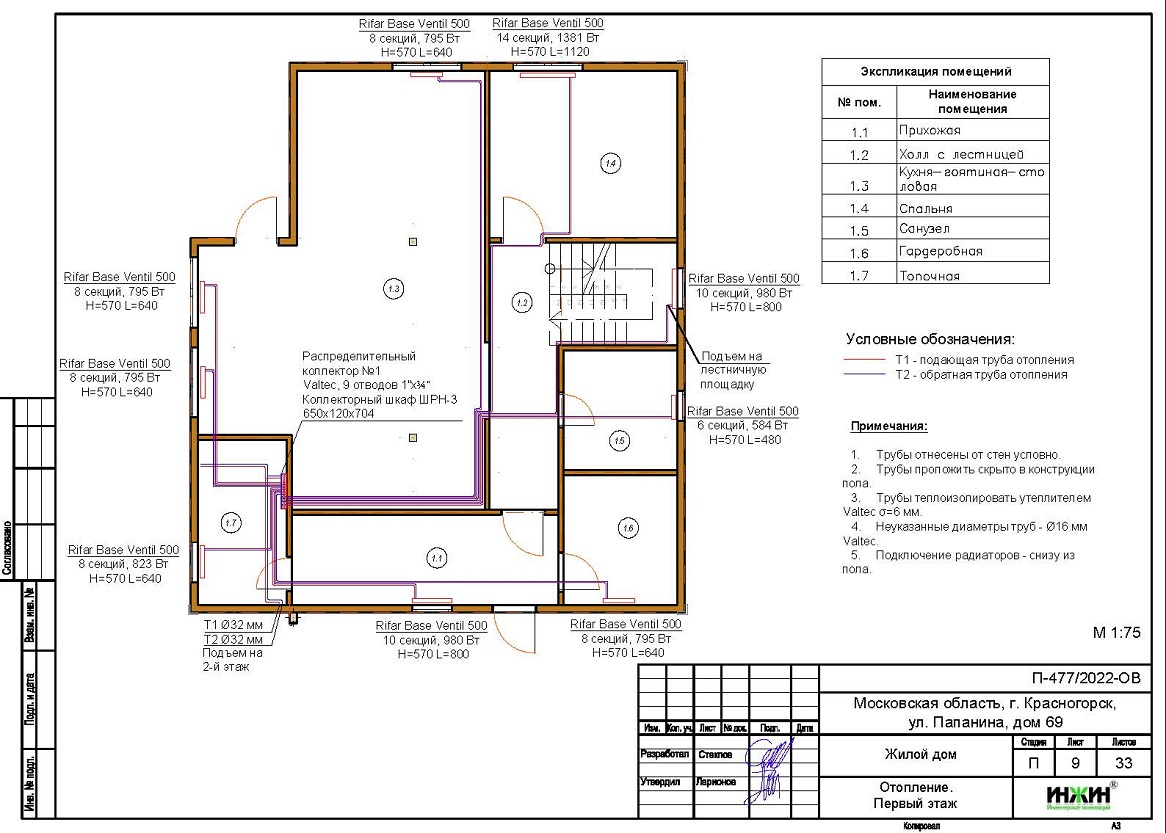

Отопление дома в Красногорске (проект отопления дома).

     o Выполнен теплотехнический расчет отопления дома из бруса (утеплитель кровли - базальтовая вата 200мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -28°С для Московской области (по СП 131.13330.2012), расчетный расход тепла на отопление дома составил 17,22 кВт, удельные теплопотери 96,2 Вт/м.кв.;

  o Подобраны приборы для отопления дома: секционные радиаторы Rifar Base Ventil с нижним подключением, в вентильном исполнении;
     o Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
     o Трубы отопления из металлопластика Valtec;
     o Теплоизоляция трубопроводов отопления Valtec, толщиной 6мм;
     o Теплоноситель в системе радиаторного отопления дома – подготовленная вода, предусмотрены средства защиты от образования накипи.

Отопление 2 этажа дома в Красногорске   Проект теплого пола дома в Красногорске Спецификация проекта отопления дома в Красногорске

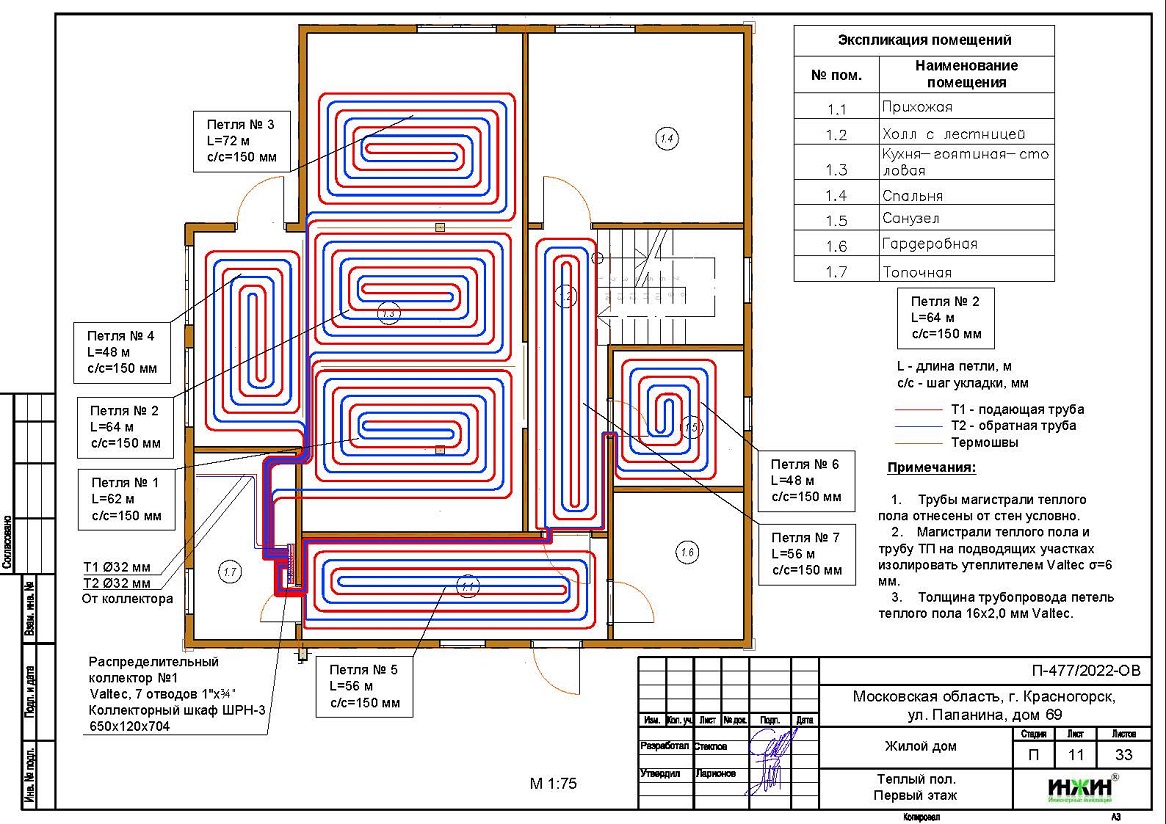

Водяной теплый пол дома в Красногорске (проект теплого пола).

     o Водяной теплый пол в доме предусмотрен на площади 69 м.кв., коллектор теплого пола Valtec на 7 отводов;
     o Предусмотрен отдельный контур котельной для теплоснабжения водяного теплого пола дома;
     o Трубопроводы теплого пола – сшитый полиэтилен Valtec;
     o Регулирование температуры теплого пола - общее, регулятором на смесительной группе.

Заказать в нашей компании проект отопления, водоснабжения и канализации загородного дома дистанционно со скидкой.
