Выполненные проекты

Объект: частный дом из газобетона, общей площадью 135 м.кв., расположенный в дер. Гавшино Серпуховского района Московской области

Вариант отопления: «Комфортный»

Цена проекта отопления и водоснабжения: 30 132 руб. со скидкой 10%, проект котельной - бесплатно.

Проект котельной, отопления и водоснабжения выполнен: 01.02.2024

Состав проекта котельной, отопления и водоснабжения дома в дер. Гавшино:
     1. Пояснительная записка проекта, общие данные по системам отопления и водоснабжения дома 135 м.кв. в дер. Гавшино

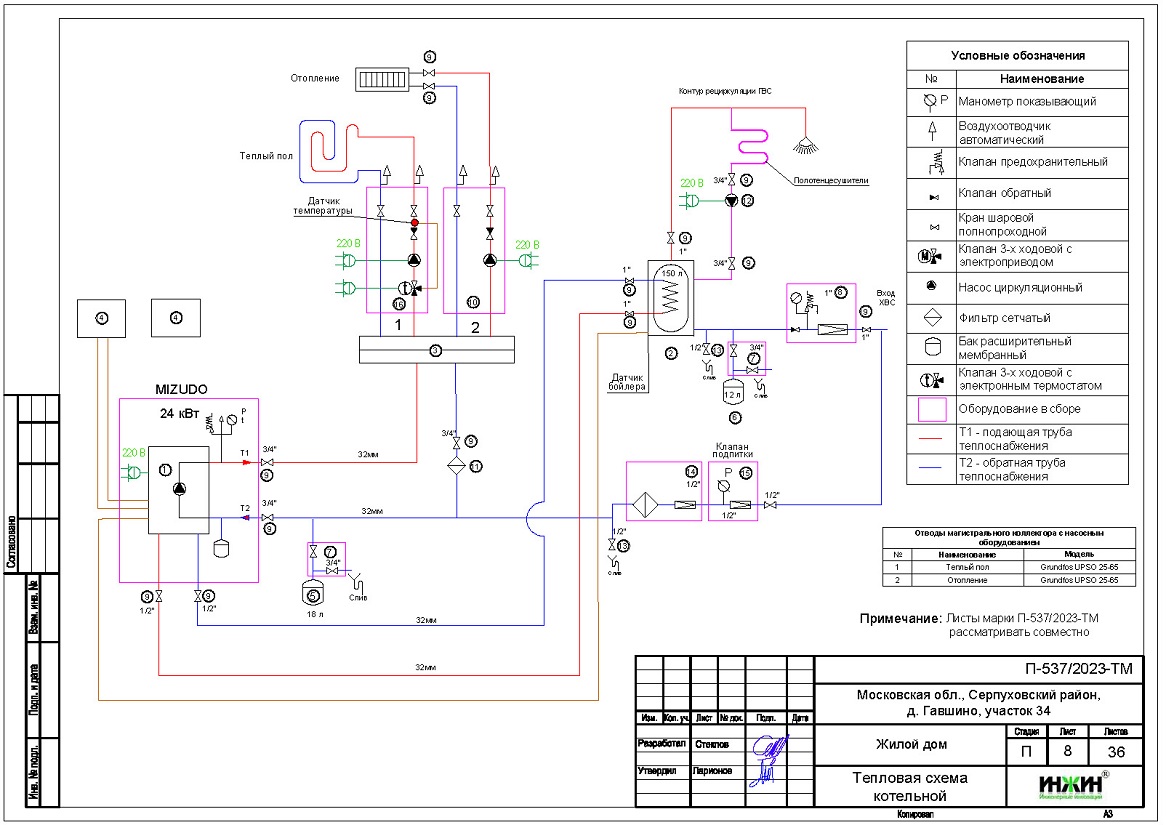

     2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении дома из газобетона.
     3. Комплект поэтажных чертежей радиаторного отопления дома в дер. Гавшино.
     4. Комплект чертежей теплого пола на площади 135 м.кв.
     5. Комплект чертежей водоснабжения и канализации частного дома из газобетона в дер. Гавшино.
     6. Типовые схемы системы отопления канализации и водоснабжения дома 135м.кв.
     7. Теплотехнический расчет отопления дома из газобетона.
     8. Спецификация материалов и оборудования по котельной, отоплению, канализации и водоснабжению дома в дер. Гавшино.
Объем проекта отопления и водоснабжения дома в дер. Гавшино:
 36 листов.
Описание проекта отопления, котельной и водоснабжения частного дома 135 м.кв. в дер. Гавшино.

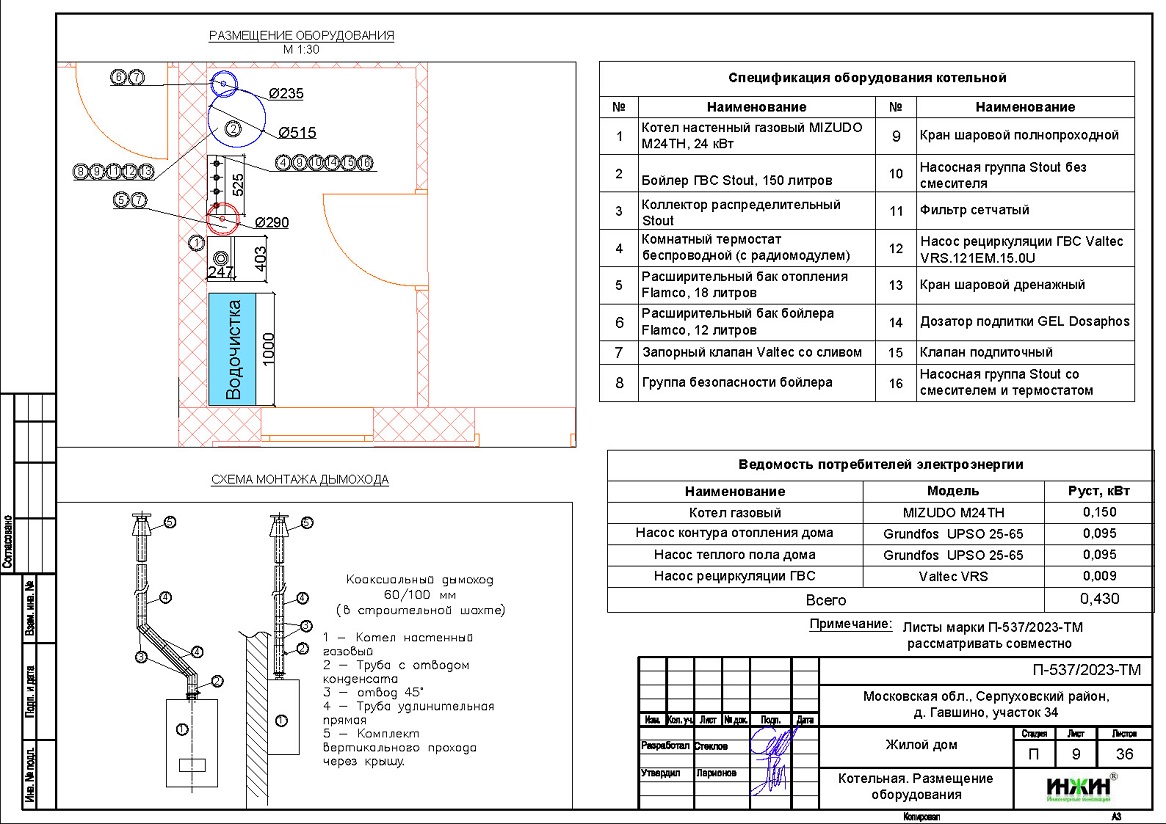

Котельная частного дома в дер. Гавшино(проект котельной бесплатно).

     o Размещена в отдельном помещении дома 135 м.кв.;
     o Теплогенератор - настенный газовый котел MIZUDO, мощностью 24 кВт;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, теплый пол дома и горячее водоснабжение, для которого предусмотрен накопительный бойлер STOUT, объемом 150 литров;
     o Расширительные баки отопления и бойлера Flamco, объемом 18 и 12 литров, соответственно;
     o Дымоудаление принудительное, дымоход коаксиальный, комплект для вертикального прохода через кровлю, диаметр 60/100 мм;
     o Распределительный коллектор - STOUT с насосными группами и встроенным гидравлическим разделителем;
     o Автоматика котельной – контроллер ZONT Climatic 1.2 со встроенным GSM-модулем
.

Проект газовой котельной дома в дер. Гавшино   Котельная дома в дер. Гавшино, проект  Отопление 1 этажа дома в дер. Гавшино

Отопление дома в дер. Гавшино (проект отопления дома).

     o Выполнен теплотехнический расчет отопления дома (утеплитель кровли дома - минвата 200мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -28°С для Москвы (по СП 131.13330.2012), расчетный расход тепла на отопление дома составил 14,3 кВт, удельные теплопотери 108,4 Вт/м.кв.;

  o Подобраны приборы для отопления дома: стальные панельные радиаторы Kermiс нижним подключением
     o Схема радиаторного отопления основного и гостевого дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
     o Трубы отопления из сшитого полиэтилена Valtec;
     o Теплоизоляция трубопроводов отопления Valtec, толщиной 6мм;
     o Теплоноситель в системе радиаторного отопления дома – вода.

Проект теплого пола основного дома в дер. Гавшино Проект водоснабжения 1 этажа дома в дер. Гавшино Проект канализации загородного дома в дер. Гавшино

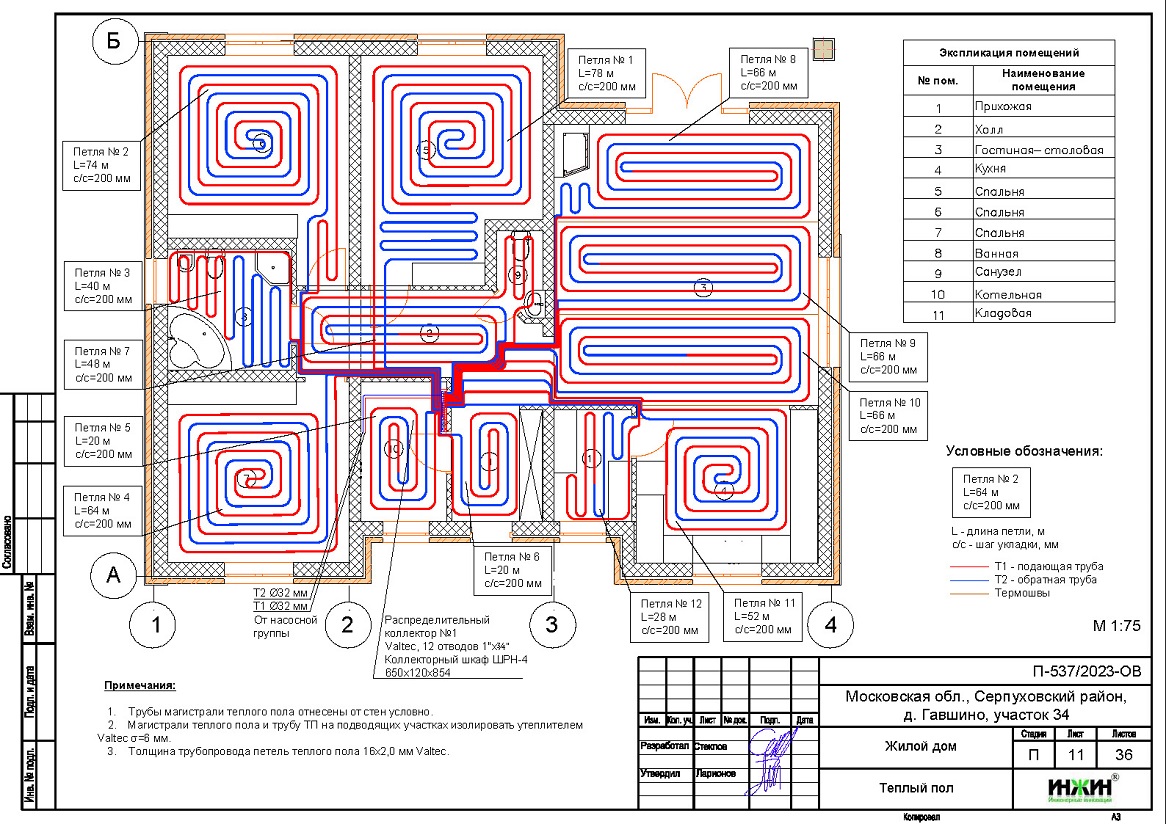

Водяной теплый пол дома в дер. Гавшино (проект теплого пола).

     o Водяной теплый пол в доме предусмотрен на площади 135 м.кв., коллектор теплого пола Valtec на 12 отводов, всего 12 петель;
     o Предусмотрен насосно-смесительный узел для теплоснабжения водяного теплого пола дома (на коллекторе котельной);
     o Трубопроводы теплого пола из сшитого полиэтилена Valtec;
     o Регулирование температуры теплого пола - общее, регулятором на смесительной группе.

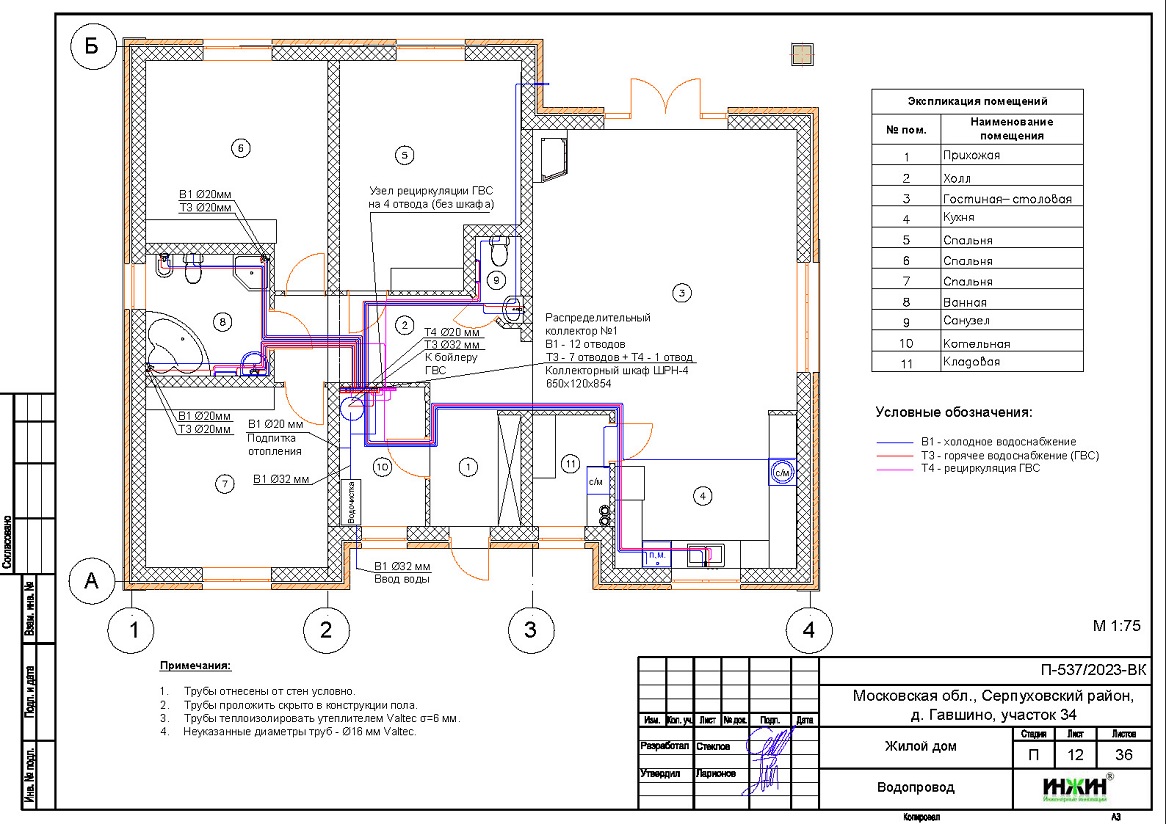

Внутренний водопровод дома в дер. Гавшино (проект водоснабжения).
     o Схема внутреннего водоснабжения дома – коллекторно-лучевая с рециркуляцией горячей воды через водяные полотенцесушители, выполнен расчет 21-й точки водоснабжения и полотенцесушителей;
     o Трубопроводы системы водоснабжения – из сшитого полиэтилена Valtec;
     o Теплоизоляция трубопроводов Valtec, толщиной 6мм.

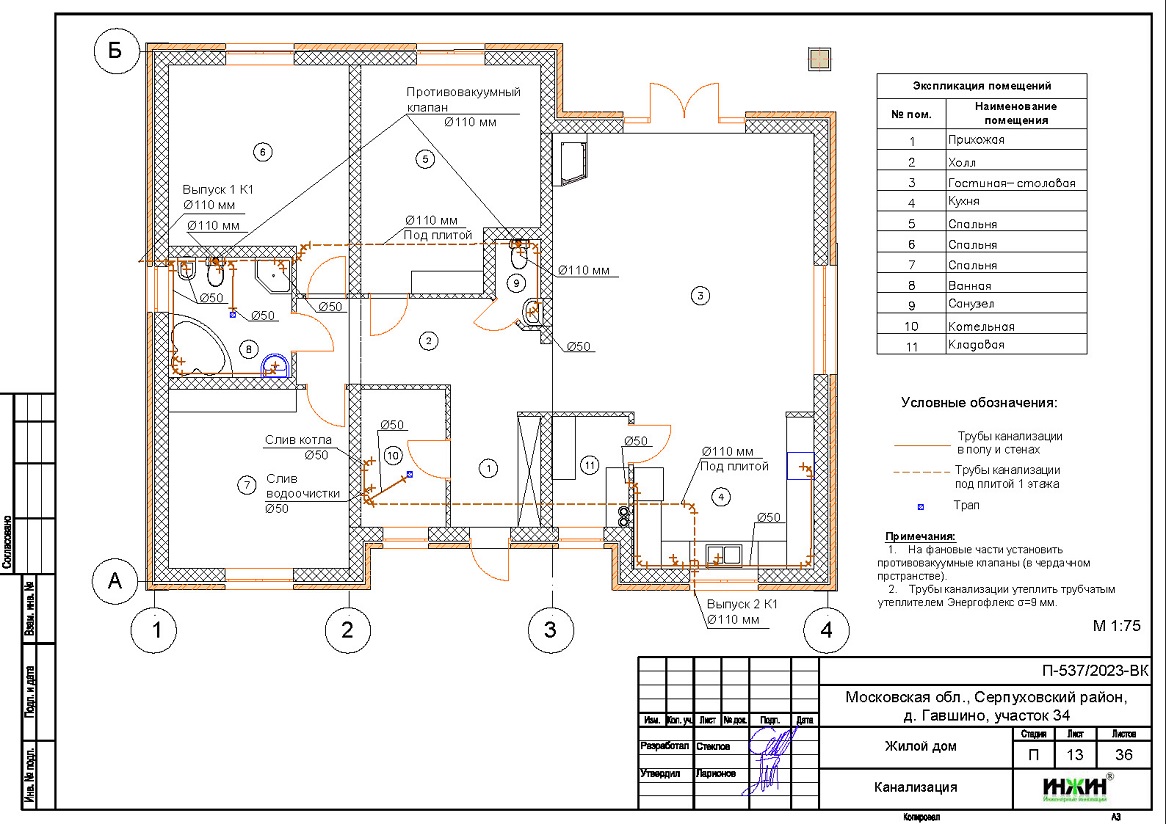

Внутренняя канализация (проект канализации) дома в дер. Гавшино.
     o Безнапорная, отвод стоков от санитарно-технических приборов предусмотрен в септик;
     o Произведен расчет 15-ти точек бытовой канализации, предусмотрено 2 трапа с горизонтальным отводом и "сухим затвором" Chudej;
     o Канализационные трубы Синикон, раструбные, из полипропилена.

Проект электрики - розетки 1 этажа дома в дер. ГавшиноЗаказать в нашей компании проект отопления, водоснабжения и канализации загородного дома дистанционно со скидкой.

Для этого дома в дер. Гавшиновыполнен проект электрики.
